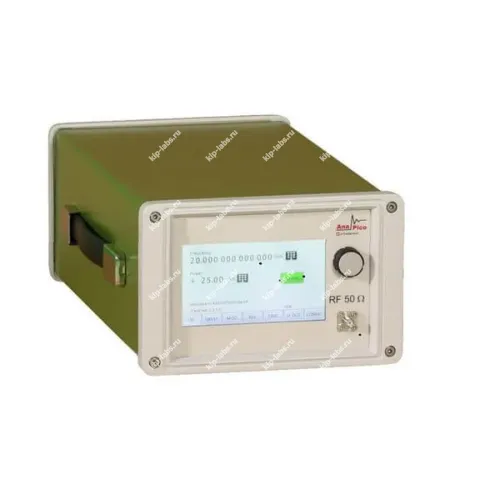

Назначение и принцип: RFSYN20 - Синтезатор частот
RFSYN20 - компактный и гибко конфигурируемый источник сигналов с рабочим диапазоном до 20 ГГц; при этом устройство сочетает быстрые переходы между частотами с низким фазовым шумом и стабильной формой выходного сигнала. Разработка выполнена компанией AnaPico, а сам прибор применяется в решениях класса генераторы сигналов.
Одноканальная версия предлагается в виде монтируемого модуля. Также доступен компактный корпус с дисплеем и элементами управления на передней панели. Многоканальная модификация RFSYN20-X выпускается в конфигурациях на 1, 2, 3 или 4 канала. Она рассчитана на размещение в стандартном 1U 19’ шкаф-монтируемом корпусе.
Для обеспечения высокой фазовой когерентности все радиочастотные каналы привязываются к одному общему опорному источнику, что позволяет поддерживать заданную относительную фазу между линиями. При эксплуатации уместна дискретность управления и использование последовательных интерфейсов, таких как RS-232C, для интеграции в автоматизированные стенды.
Интерфейсы включают USB, LAN и параллельный порт. Управление реализовано через набор команд SCPI 1999.
Функциональные опции
На практике компактный форм‑фактор и модульная архитектура обеспечивают гибкие варианты установки и подключения, тем самым упрощая интеграцию в лабораторные или стендовые конфигурации. Доступность одно- и многоканальных исполнений с общей опорной синхронизацией расширяет диапазон возможных сценариев применения и испытаний.
Сферы использования
В работе прибор применяют для генерации стабильных тестовых сигналов и эталонных частот в диапазоне до 20 ГГц. Часто его используют в измерениях фазового шума, радиочастотных испытаниях и при разработке радиоэлектронных компонентов и систем связи.
Технические характеристики генератора:
| Параметр | Значение |
|---|---|
| Количество каналов | 1 |
| Частотный диапазон ОТ | 100 кГц (от 9 кГц с опцией 9K) |
| Частотный диапазон ДО | 20 ГГц |
| Опорный генератор (погрешность установки частоты) | ±5 10-7 |
| Выходной уровень (минимум) | 0 дБм |
| Выходной уровень (максимум) | +18 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | ИМ |
| Разрешение по частоте | 0,01 Гц |
| Фазовый шум | (1 ГГц, отстройка 20 кГц) -130 дБн/Гц |
| Переключение частоты | 200 мкс |
| Интерфейс | USB, LAN, SCPI Version 1999.0 |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Синтезатор частот RFSYN20 | 1 шт. |
| 2 | Кабель питания | 1 шт. |
| 3 | Руководство пользователя | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | AnaPico |
| Страна производитель | Швейцария |
| Гарантия (мес.) | 24 |
