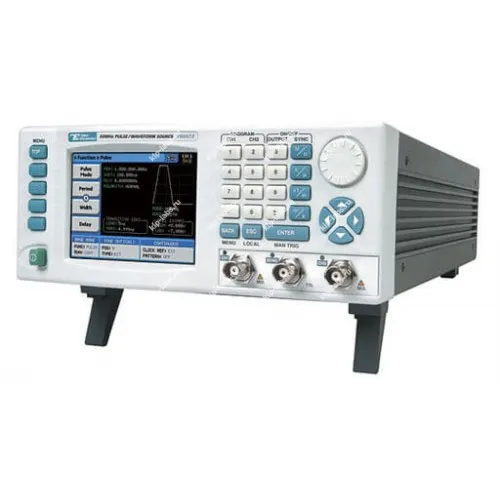

Генератор PM8571A-1

Назначение и принцип: Генератор PM8571A-1

Устройство PM8571A-1 применяют для генерации эталонных электрических сигналов при диагностике и наладке радиоэлектронных средств; при этом прибор производится TABOR и предназначен для эксплуатации в лабораторных помещениях и на испытательных стендах.

Принадлежность к классу генераторы сигналов обуславливает его функциональные возможности. На практике прибор используют для задания опорных частот и уровней амплитуды при комплексной проверке модулей и систем.

При калибровке проверяйте в сопроводительной документации наличие опций дискретности и самокалибровки. При эксплуатации подтверждайте в техпаспорте поддержку интерфейсов удалённого управления (например, RS-232C).

Функциональные опции

• настройка частоты и амплитуды выходного сигнала;
• формирование как синусоидальных, так и несинусоидальных форм;
• точная регулировка фазового сдвига и смещения постоянной составляющей;
• наличие интерфейса управления с возможностью сохранения конфигураций;
• экранированный выход для уменьшения влияния помех при измерениях.

Сферы использования

• проведение лабораторных исследований и опытно-конструкторских работ;
• производственные и приёмочные испытания радиоэлектронной продукции;
• сервисное обслуживание и калибровка измерительных стендов;
• учебные и демонстрационные лаборатории для отработки методик измерений.

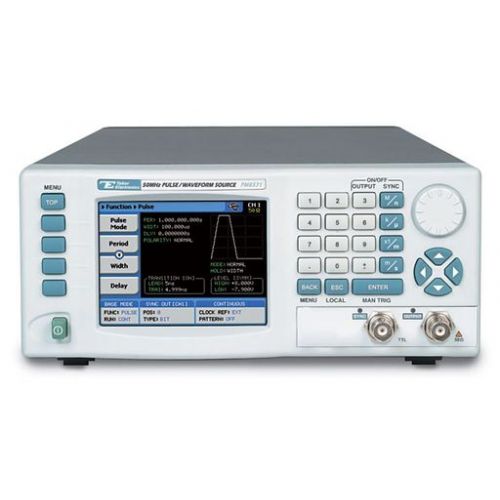

Описание генератора PM8571A-1:

Компания Tabor Electronics выпустила серию PulseMaster. На текущий момент линейка включает две модели: PM8571A (одноканальный) и PM8572A (двухканальный).

При разработке использована платформа генераторов WonderWave (2571, 2572), что обеспечивает сходные характеристики и возможности по воспроизведению стандартных и произвольных сигналов. В первую очередь серия ориентирована на применение в роли генераторов импульсов.

Кроме того, прибор обеспечивает программную эмуляцию популярных аналоговых импульсных генераторов - Agilent 81101, Fluke 80/1, HP8116, HP8112, HP8160, HP8165, LeCroy LW410, Tabor 8500, Tabor 8550/1, Tekе FG5010 и PG5110, что облегчает замену устаревших устройств в автоматизированных системах.

Особенности генератора РМ8571А-1:

• Одноканальные и двухканальные генераторы импульсов / сигналов специальной / произвольной форм;
• Диапазон частот: 50 МГц для генератора импульсов (100 МГц в режиме генератора специальных сигналов)
• Режим генератора сигналов произвольной формы: частота дискретизации 250 МГц, разрядность ЦАП 16 бит, память Мб, режим сегментации;
• Размах 16 Впик на нагрузке 50 Ом;
• Разрешение 10 пс при задании временных параметров импульса;
• Параллельный 16 битный выход;
• Встроенный частотомер до 100 МГц;
• ПО ArbConnection для формирования сигнала произвольной формы;
• Интерфейсы ДУ: USB, LAN, GPIB;
• Гарантия 5 лет.
