Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13679
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
228 060₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г3-122М

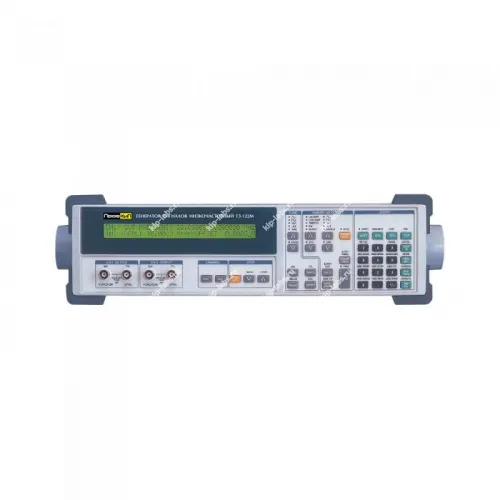

Кратко о модели: Генератор сигналов низкочастотный ПрофКИП Г3-122М
Генератор сигналов низкочастотный ПрофКИП Г3-122М применяется для получения стабильных низкочастотных колебаний; при этом разработку выполняли инженеры ПрофКИП, которые учитывали удобство эксплуатации и обеспечение повторяемости выходных параметров.
Аппарат способен формировать различные типы низкочастотных форм сигнала, что позволяет использовать его при наладке и поверке средств измерений, а также в учебных и методических работах; принадлежность к классу генераторы сигналов определяет его прикладное назначение.
Дискретная перестройка параметров уместна в задачах, где требуется воспроизводимость условий испытаний, что позволяет оперативно восстановить заданные режимы. Таким образом наличие опции самокалибровки и интерфейса RS-232C расширяет варианты интеграции и контроля.
Ключевые особенности
- Выход низкочастотных сигналов с постоянными рабочими характеристиками
- Поддержка формирования нескольких типов выходных форм
- Регулируемые амплитуда и частота для адаптации к конкретным измерительным задачам
- Продуманная панель управления с наглядной индикацией состояния
- Компактный корпус, удобный как для лабораторных работ, так и для выездных операций
Где применяется
- Поверка и калибровка средств измерений
- Наладка и настройка аналоговой и цифровой аппаратуры
- Испытательные работы в лабораториях и практические учебные занятия
- Полевые диагностические и ремонтные работы
Описание генератора сигналов низкочастотного ПрофКИП Г3-122М:
Генератор сигналов низкочастотный ПрофКИП Г3-122М предназначен для
Технические характеристики:
| Параметр | Значение |
|---|---|
| Форма сигналов | синус, меандр, треугольник, пила, шум и произвольная форма |
| Частотный диапазон | |
| Синус и меандр | 0,01 мкГц … 31 МГц |
| Пила и треугольник | 0,01 мкГц … 2 МГц |
| Шум | 10 МГц |
| Выход | |
| Выход | 2 канала |
| Выходное напряжение | 20 мВ … 20 Впик-пик (без нагрузки) 10 мВ … 10 Впик-пик (с нагрузкой 50 Ом) |
| Разрешение | 3 значения (цифры) |
| Точность установки | синус: ±0,2 дБ (1 мкГц … 20 МГц) меандр: ±3% (0,01 мкГц … 100 кГц) пила, треугольник и произвольная: ±3% |
| Сдвиг по постоянному току | |
| Смещение | 0 В … 10 В (без нагрузки) 0 В … ±5 В постоянного тока (с нагрузкой 50 Вт) |
| Разрешение | 3 значения (цифры) |
| Точность | ±1,5% + 0,2 мВ |
| Синусоидальный сигнал | |
| Спектральная чистота паразитных синусоидального сигнала | < -50 дБс (не гармоника) |
| Фазовый шум | < 50 дБс в полосе 30 кГц |
| Субгармоника | < -50 дБс |
| Гармоническое искажение | -45 дБс (на частоте 1 МГц) -32 дБс (1 кГц … 31 МГц) |
| Прямоугольный сигнал | |
| Время нарастания и спада | < 15 нс до 90% от полной амплитуды |
| Ассиметрия | < 1% от периода + 4 нс |
| Выброс | < 5% |
| Пилообразный сигнал, треугольный сигнал и сигнал произвольной формы | |
| Время нарастания и спада | < 35 нс |
| Время синтеза | < 1 мкс |
| Линейность | ±0,5% полная шкала |
| Сигнал произвольной формы | |
| Форма сигнала | синус, меандр, треугольник, пила, постоянный, экспоненциальное падение, шум, от руки, сеть, затухающий синус |
| Частота дискретизации | 40 Мвыб/с (максимум) |
| Длина памяти сигнала | 16 точек … 16384 точки |
| Разрешение по амплитуде | 12 бит |
| Шум | |
| Диапазон | 9999,99° |
| Разрешение | 0,01° |
| Уровень | 0,001 Гц … 10 кГц |
| Частотная модуляция | |
| Источник | внутренняя |
| Форма сигнала | синус, меандр, треугольник, пила, произвольная форма |
| Уровень | 0,001 Гц … 10 кГц |
| Размах | 0,01 Гц … 31 МГц (2 МГц для треугольника или пилы) |
| Амплитудная модуляция | |
| Источник | внутренняя и внешняя |
| Форма сигнала | синус, меандр, треугольник, пила, произвольная форма |
| Глубина | 0% ... 100% |
| Уровень | < -35 дБ |
| Искажение | 0,01 Гц … 31 МГц (2 МГц для треугольника или пилы) |
| Две боковые с подавлением несущей | < -35 дБ типично при уровне модуляции 1 кГц |
| Внешний вход | 5 В для 100% модуляции |
| Свипирование | |
| Тип | линейное или логарифмическое, непрерывная фаза |
| Форма сигнала | вверх, вниз, вверх-вниз, одиночный сигнал |
| Время свипирования | 100 мкс … 1000 с (0.001 Гц … 10 кГц) |
| Размах | 0,01 мкГц … 31 МГц (2 МГц для пилы и треугольника) |
| Метки | две метки устанавливаются пользователем между любыми точками свип-сигнала выход свип-сигнала: 0 В … 10 В линейный пилообразный синхросигнал |
| Стробирование | |
| Форма сигнала | синус, меандр, треугольник, пила, произвольная форма |
| Диапазон частот | максимум до 2 МГц для любой формы сигнала |
| Число периодов | 1 … 65000 периодов в одном пакете |
| Сдвиг фазы | ≤ 100 кГц |
| Генератор синхрозапуска | |
| Источник синхросигнала | Внутренний, внешний (+/- фронт), сеть, однократно |
| Задержка запуска | 100 мкс … 999,99 с |
| Вход синхронизации | запуск по положительному или отрицательному фронту, уровень TTL |
| Выход синхронизации | уровень TTL |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-122М | 1 |
| 2 | BNC кабель | 1 |
| 3 | Кабель питания | 1 |
| 4 | Программное обеспечение | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
