Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Spectracom
- Код товара: 13721
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
4 733 565₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GSG-64

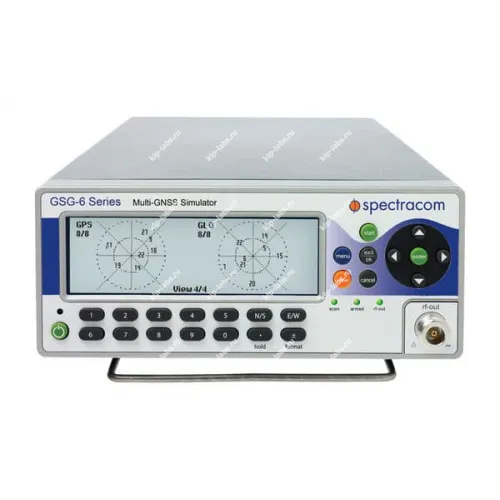

Описание модели: Имитатор сигналов глобальных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS GSG-64
Это многофункциональное 64-канальное устройство для генерации и имитации сигналов навигационных спутниковых систем, разработанное для испытаний приемников; при этом аппарат поддерживает формирование сигнала в диапазоне L1 (1539 – 1627 МГц) и дополнительно может работать с опциональными полосами (L2C, L5, E1, E6). В рамках тестовых сценариев удобно применять программное обеспечение Spectracom-совместимой платформы, а также интегрировать прибор в системы тестирования из раздела генераторы сигналов.

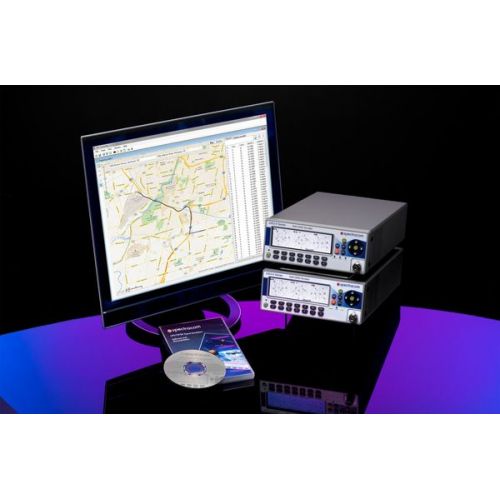

Диапазон выходного уровня составляет от – 65 до -160 дБм (разрешение 0,1 дБм, погрешность установки ±1 дБм), присутствуют встроенные сценарии для проверки функциональности, имитация помех и генератор белого шума для оценки чувствительности приемников; устройство обеспечивает вывод 1PPS и имеет вход/выход опорной частоты 10 МГц, а также вход для внешней синхронизации. ПО StudioView позволяет создавать и редактировать траектории визуально с использованием карт Google, при этом аппаратные лимиты по ограничениям навигационных сигналов заданы: высота 18240 м, ускорение 4g, скорость 515 м/с, рывок 20 м/с; интерфейсы включают Ethernet, GPIB и USB, а габариты и масса составляют 210x90x395 мм; 2,7 кг.
Преимущества
- Многоканальная архитектура на 64 канала обеспечивает параллельную генерацию сигналов нескольких спутников, что упрощает моделирование сложных сценариев.
- Возможность одновременной работы в нескольких частотных диапазонах даёт гибкость при тестировании приёмников различных систем.
- Регулируемый выходной уровень с шагом 0,1 дБм и фиксированной точностью установки позволяет устанавливать требуемые уровни сигнала для оценочных проверок.
- Интегрированные сценарии и поддержка эмуляции помех сокращают время настройки испытаний и упрощают воспроизведение условий реальной эксплуатации.

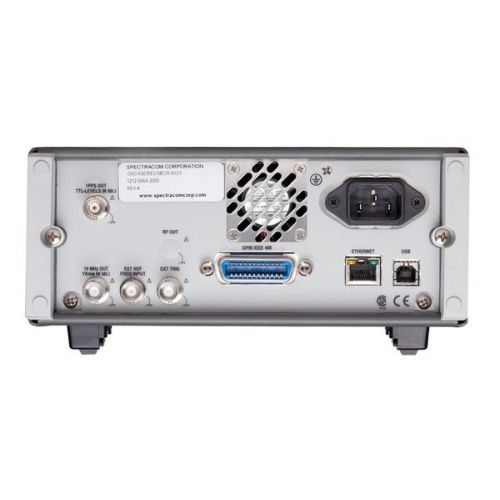

- Наличие 1PPS и опорных входов/выходов 10 МГц облегчает синхронизацию с внешними измерительными системами.
Область применения
Прибор используется для лабораторной и стендовой проверки приёмников ГЛОНАСС, GPS и GALILEO, что позволяет воспроизводить реальные и преднамеренно нарушенные сценарии приёмника в контролируемых условиях. Кроме того, устройство применимо при сертификационных тестах и разработке навигационных модулей, также оно пригодно для обучения и демонстраций. Дополнительно уместно использование имитатора для верификации алгоритмов обработки сигналов и оценки устойчивости к помехам.
Уместность дискретного управления и опций самокалибровки стоит оценивать в контексте конкретного испытательного комплекса; при необходимости такие возможности интеграции обычно рассматриваются на этапе формирования заказной комплектации.
Отличительные особенности генератора сигналов GPS и ГЛОНАСС GSG-64:
- Многоканальные имитаторы навигационных космических систем (НКС) для тестирования ГЛОНАСС и ГАЛЛИЛЕО-приемников и GPS-приемников
- Число каналов: 64
- Широкий диапазон регулировки уровня от –65 до–160 дБм
- Генератор белого шума для тестирования приемников GPS и ГЛОНАСС
- Опорный генератор OCXO (штатно) или высокостабильный OCXO (опция)
- Полностью программируемые, с удобным протоколом вода/вывода
- Тестирование через кабель или антенну
- Поддержка эмуляции сигналов SBAS
- Вход/выход внешней опорной частоты
Дополнительная комплектация GSG-64:
(Поставляется по отдельному заказу)
Технические характеристики имитатора сигналов GPS GSG-64:
| Параметр | Значение |
|---|---|
| Параметры выхода | |
| Число каналов | 64 |
| Формат передачи данных | GPS, 50 бит/с |
| ГЛОНАСС, 50 бит/с | |
| SBAS | До 3-х спутников, 250 бит/с |
| Выходной уровень | -65 … -160 дБм; точность ±1,0 дБм |
| Паразитная передача | < -40 дБн |
| Гармоники | < -40 дБн |
| Выход ОГ | BNC, 10 МГц синус, амплитуда 1 Вскз на нагрузке 50 Ом |
| Выход 1-PPS | стандартный импульсный вход 1 Гц (импульс длительностью 200 мс, джиттер < 1 нс); уровень сигнала: 0…+2,0 В (на нагрузке 50 Ом); уход частоты в реж. “удержание GPS”: < 1 мкс за сутки |
| Опорный генератор | |
| Тип | ОCXO – термостатированный кварцевый генератор – штатно - < 2 x 10-7 (за 1 год) |
| Термостатированный кварцевый генератор повышенной стабильности – опция - < 1.5 x 10-8 | |
| Опорная частота | L1 1575.42 МГц |
| Диапазон регулировки | +/-6 kHz для TCXO +/-1 kHz для OCXO |
| Вход внешнего ог | |
| Опорная частота | 10 МГц |
| Входной уровень | 0,1…. 5 Вскз |
| Входное сопротивление | > 1 кОм |
| Пределы имитации | |
| Высота | 18240 км |
| Ускорение | 4 g |
| Скорость | 515 м/с |
| Рывок | 20 м/с3 |
| Настройки | |
| Предопределенные сценарии | 12 сценариев |
| Возможность регулировки: времени, позиции, траектории, числа спутников, уровня сигнала спутников и модели атмосферы | |
| Пользовательские сценарии | Без ограничений |
| Данные траектории | Протокол NMEA (GGA, RMC сообщения) |
| Общие данные | |
| Условия эксплуатации | 0°C … +50°C |
| Условия хранения | -40°C … +70°C |
| Управляющий интерфейс | GPIB (IEEE-488.2), USB (USBTMC-488), Ethernet (100/10 Mbps) |
| Напряжение питания | 90 - 265 В; 45 - 440 Гц |
| Габаритные размеры | 210 х 90 х 395 мм |
| Масса | 2,7 кг |
Комплект поставки GSG-64:
| № | Наименование | Количество |
|---|---|---|
| 1. | Имитатор сигналов GPS и ГЛОНАСС GSG-64 | 1 |
| 2. | N кабель 1,5 м | 1 |
| 3. | Адаптер SMA-N | 1 |
| 4. | USB кабель | 1 |
| 5. | ПО (trial 30 дней) | 1 |
| 6. | Руководство по эксплуатации | 1 |
| № | Наименование |
|---|---|
| 1. | Антенна |
| 2. | Антенный кабель |
| 3. | Кейс для транспортировки |
| 4. | Ключ ПО |
| 5. | Комплект для монтажа в стойку |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Spectracom |
| Страна производитель | США |
