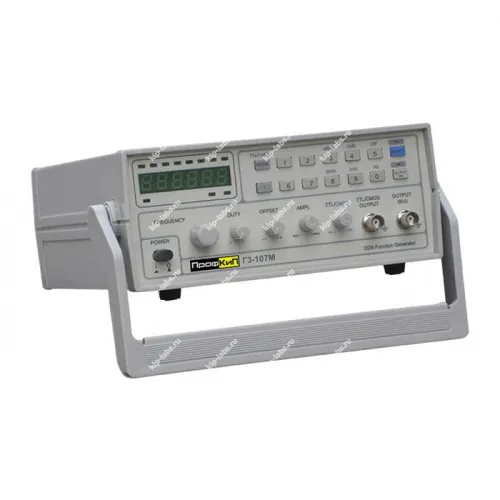

Генератор сигналов НЧ ПрофКИП Г3-107М

Назначение и принцип: Генератор сигналов НЧ ПрофКИП Г3-107М

Генератор НЧ Г3-107М предназначен для использования в качестве источника эталонных тестовых сигналов при проверке большинства радиотехнических устройств. При ряде задач инженеры отдают предпочтение приборам ПрофКИП.

Устройство формирует волны заданной формы и частоты, что относит его к классу генераторы сигналов, при калибровке уместна дискретность настроек, и наличие дискретных ступеней настройки часто рассматривают как практичную опцию при поверке.

Функциональные опции

Прибор способен воспроизводить несколько типов выходных волн. Оператор быстро переключает форму сигнала для приведения генератора в соответствие с задачей тестирования.

Параметры работы сохраняют стабильность и сигналы повторяются с высокой воспроизводимостью, что позволяет корректно сопоставлять результаты при повторных измерениях.

Сферы использования

На практике Г3-107М применяют в лабораториях и сервисных центрах, при этом это даёт возможность выполнять испытания, наладку и поверку радиоэлектронных модулей.

В работе прибор используют для входного контроля, наладки и функциональной проверки приёмо‑передающих узлов. Применение возможно как на стендовых комплексах, так и при полевых проверках.

Технические характеристики

• Частотный диапазон: 0,1 Гц … 5 МГц;
• Форма сигналов: синус, треугольник, квадрат;
• Высокая точность: ±1 х 10-6;
• Высокая стабильность частоты: ±1 х 10-6;
• Макс. разрешение по частоте: 100 мГц;
• Синусоидальная волна с низким искажением: < 0,3%;
• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц;
• Габариты, вес: 300 х 110 х 265 мм;
• Вес: 1,5 кг;
