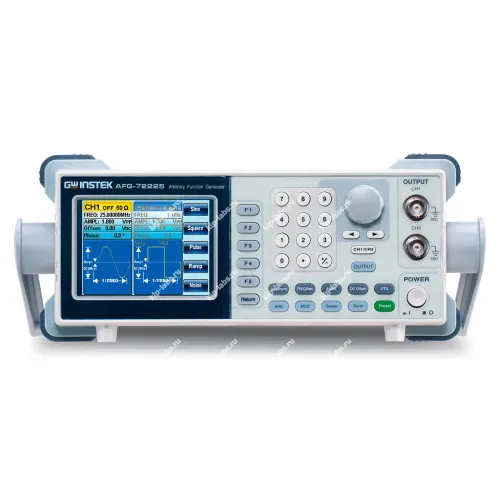

AFG-72225 - Генератор сигналов произвольной формы

Кратко о модели: AFG-72225 - Генератор сигналов произвольной формы

Модель AFG-72225 от GW Instek выведена из производства, при этом её технические параметры и спецификации оставлены в описании ниже.

Это двухканальный генератор произвольной формы, рассчитанный на работу синусоидальных и меандровых сигналов в диапазоне частот 1 мкГц…25 МГц. Отнести прибор можно к генераторы сигналов, что упрощает поиск похожих устройств.

Для ряда задач важна дискретность выходных форм и возможность автономной настройки, что позволяет гибко подготавливать тестовые сигналы; благодаря этому прибор оказывается удобен при конфигурировании испытательных стендов.

Ключевые особенности

Ниже приведены ключевые функциональные характеристики устройства. При этом числовые значения сохранены без изменений.

• Два независимых канала, позволяющие одновременно формировать два сигнала.
• Диапазон частот для синусоид и меандров: 1 мкГц…25 МГц, при этом шаг настройки частоты составляет 1 мкГц.
• Применён прямой цифровой синтез, а погрешность установки частоты равна ± 2*10-5.
• ЦАП имеет разрешение 10 бит и частоту дискретизации 120 МГц, что задаёт исходную точность формы сигнала.
• Память для формирования содержит 4000 точек, распределённых по 10 группам, для хранения различных наборов форм.
• Поддержка стандартных форм сигнала и режимов модуляции, включая суммирование выходов и генерацию пакетов Burst.

Где применяется

Устройство используют при тестировании и отладке радиоэлектронных модулей, при этом благодаря режимам модуляции и ARB-функциям моделирование сложных сигналов становится проще.

• Число каналов: 2
• Диапазон частот (синус и меандр): 1 мкГц…25 МГц
• Прямой цифровой синтез, разрешение по частоте 1 мкГц,
• Погрешность установки частоты ± 2*10-5
• Разрядность ЦАП 10 бит; частота дискретизации 120 МГц
• Память для формирования сигнала 4000 точек (10 групп)
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум
• Режимы модуляции АМ, ФМ, ЧМ, ФМ, ЧМн, ГКЧ (внутр/внеш. источник), а также формирование пакетов радиоимпульсов (Burst)
• Режим формирования сигнала произвольной формы (ARB)
• Возможность редактирования СПФ без подключения к ПК
• Режим SUM: сложение 2-х выходных сигналов
• Встроенный частотомер до 150 МГц
• Синхро -вход и –выход
• Большой цветной графический ЖК-дисплей (TFT)
• Интерфейс USB (сохранения/загрузки данных с USB-flash)
• Программное обеспечение для формирования сигналов произвольной формы (ARB)
