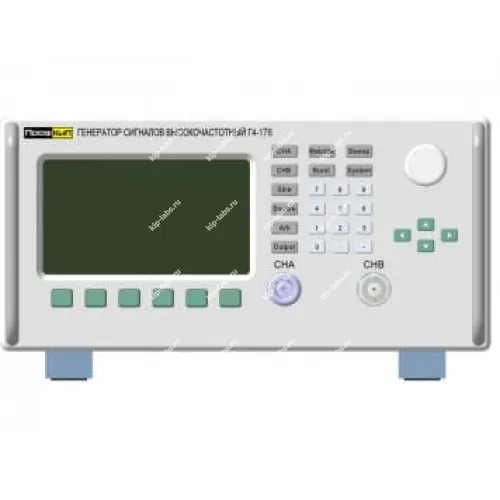

Кратко о модели: Генератор сигналов ВЧ ПрофКиП Г4-176
Генератор сигналов ВЧ Г4-176 разработан ПрофКИП для формирования высокочастотных эталонных и тестовых сигналов разных форм, при этом прибор отнесён к семейству генераторы сигналов и рассчитан на задачи метрологического и сервисного характера.
Устройство позволяет изменять частоту, амплитуду и форму выходного сигнала и снабжено набором переключаемых режимов. В ряде ситуаций может потребоваться поддержка самокалибровки и стандартных интерфейсов, например RS-232C.
Ключевые особенности
- Формирование синусоидальных и тестовых импульсных сигналов
- Регулируемая частота и амплитуда выхода
- Несколько режимов модуляции
- Управление через панель приборов
- Компактный корпус для лабораторного и полевого применения
Где применяется
Г4-176 применяют при наладке и проверке радиочастотных компонентов, за счёт этого процессы настройки и контроля параметров приёмопередающей аппаратуры выполняются быстрее.
Прибор также используют на учебных стендах и в сервисных мастерских. Это делает устройство удобным инструментом для серийных проверок и подготовки лабораторных работ.
Подробное описание генератора сигналов высокочастотного ПрофКиП Г4-176:
Г4-176 предназначен для генерации частотно-стабильных синусоидальных и прямоугольных сигналов с возможностью применения различных видов модуляции. На вспомогательном выходе реализуется воспроизведение синусоидальных, прямоугольных и произвольных форм с регулируемым базовым смещением, что позволяет гибко формировать тестовые сигналы. По основному выходу доступен режим свипирования - генератор качающейся частоты.
Оба выхода могут включаться и отключаться независимо, причём возможно их одновременное использование. Имеется также выход TTL уровня. Прибор рассчитан на работу в лабораториях, цехах и ремонтных мастерских, включая подвижные условия. Г4-176 широко применяется при разработке, производстве, эксплуатации и ремонте средств связи; устройство характеризуется низким уровнем амплитудных и фазовых шумов вблизи несущей.
Ключевые технические параметры генератора ПрофКиП Г4-176:
- Диапазон частот: 1 мкГц…1500 МГц 2 независимых канала
- Виды модуляции: АМ, ЧМ, ЧМн, ФМн
- Современный многофункциональный ЖК-дисплей
- Интерфейс USB, RS-232
- Страна производства Россия
Метрологические и технические характеристики генератора сигналов высокочастотного ПрофКиП Г4-176
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 1 мкГц…1500 МГц |
| Форма выходного сигнала | Синусоидальная, прямоугольная. |
| Номинальное сопротивление нагрузки | 50 Ом/1 Мом |
| (выбирается пользователем) | |
| Относительная погрешность установки частоты (периода) | |
| – в диапазоне частот менее 1 кГц | ≤ ±5·10-5 |
| – в диапазоне частот от 1 кГц до верхнего предела частоты соответствующей модели | ≤ ±1·10-6 |
| Характеристики синусоидального сигнала | |
| Диапазон частот | 1 мкГц…1500 МГц |
| Уровень высших гармоник по отношению к первой при уровне выходного сигнала не более +10 дБм | |
| – для частот ≤ 80 МГц | < -30 дБ |
| – для частот более 80 МГц | < -35 дБ |
| Диапазон регулировки выходного уровня | |
| – для частот до 500 МГц включительно | -120…+13 дБм |
| – для частот 500…1000 МГц | -110…+13 дБм |
| – для частот более 1000 МГц | -100…+13 дБм |
| Пределы допускаемой абсолютной погрешности установки опорного уровня 0 дБм на нагрузке 50 Ом | |
| – для частот до 500 МГц включительно | ±1,0 дБ |
| – для частот 500…1000 МГц | ±1,5 дБ |
| – для частот более 1000 МГц | ±2,0 дБ |
| Характеристики сигнала прямоугольной формы | |
| Диапазон частот | 1 мкГц…20 МГц |
| Длительность фронта и среза не более: | 20 нс |
| Выброс на вершине импульса на нагрузке 50 Ом не более: | 5% |
| Диапазон установки амплитуды импульсов | 1 мВ…2,8 В |
| Предел допускаемой относительной погрешности установки амплитуды импульсов | ±10% |
| Характеристики в режимах модуляции | |
| Виды модуляции | Амплитудная, частотная, частотная цифровая манипуляция, фазовая цифровая манипуляция, пакетная модуляция, режим качания частоты. |
| Источник модуляции | Внутренний, внешний. |
| Параметры амплитудной модуляции (АМ) | |
| Форма несущей | Синус, прямоугольная. |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная. |
| Частота модуляции | 1 мкГц…20 кГц |
| Глубина модуляции % при уровне выходного сигнала ≤4 дБм | |
| – при частоте несущей ≤80 МГц | 1…120 |
| – при частоте несущей более 80 МГц | 1…80 |
| Абсолютная погрешность установки глубины модуляции 5…80% при модуляции синусоидальным сигналом | ±(0,1Муст)%, где Муст – установленная глубина модуляции |
| в диапазоне модулирующих частот 100 Гц…20 кГц | |
| Параметры частотной модуляции (FМ) | |
| Форма несущей | Синус, прямоугольная. |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная. |
| Частота модуляции | |
| – при частоте несущей ≤80 МГц | 1 мкГц…20 кГц |
| – при частоте несущей более 80 МГц | 1 мкГц…1 кГц |
| Девиация | |
| – при частоте несущей ≤80 МГц | 0…Fнес/2, где Fнес – частота несущей |
| – при частоте несущей более 80 МГц | 0…100 кГц |
| Абсолютная допустимая погрешность установки девиации при модуляции синусоидальным сигналом в диапазоне модулирующих частот | ±0, 1Fд, где Fд – установленное значение девиации |
| 100 Гц…20 кГц | |
| Параметры цифровой частотной манипуляции (FSK) | |
| Форма несущей | Синус. |
| Максимальная частота несущей при наличии сигнала манипуляции | 80 МГц |
| Скачок (изменение) частоты в импульсе | 1 мкГц…80 МГц |
| Частота импульсов манипуляции | 1 мкГц…10 кГц |
| Параметры цифровой фазовой манипуляции (PSK) | |
| Форма несущей | Синус. |
| Скачок (изменение) фазы в импульсе | 0…360° |
| Частота импульсов манипуляции | 1 мкГц…10 кГц |
| Параметры в режиме генератора качающейся частоты | |
| Режим запуска | Внутренний, внешний, ручной; |
| Режим качания | Линейный, логарифмический; |
| Форма несущей | Синус, прямоугольная. |
| Частота несущей | |
| – для сигнала синусоидальной формы | 1 мкГц…80 МГц |
| – для сигнала прямоугольной формы | 1 мкГц…20 МГц |
| Время перестройки частоты | |
| – для линейной перестройки | 0,001…800 с |
| – для логарифмической перестройки | 0,1…80 с |
| Параметры в режиме пакетной модуляции (Bust) | |
| Режим запуска | Внутренний, внешний, ручной; |
| Форма несущей | Синус, прямоугольная |
| Частота несущей | |
| – для сигнала синусоидальной формы | 1 мкГц…80 МГц |
| – для сигнала прямоугольной формы | 1 мкГц…20 МГц |
| Количество периодов несущей в пакете | 1…104 с дискретностью 1 |
| Период следования пакетов | 1 мс…800 с с дискретностью 1 мс |
| Начальная фаза несущей в пакете | 0…360° |
| Характеристики генератора по дополнительному каналу «В» | |
| Номинальное сопротивление нагрузки | 50 Ом/1 Мом |
| (выбирается пользователем) | |
| Форма выходного сигнала | Синусоидальная, прямоугольная, треугольная, экспоненциальная, импульсный сигнал, кардиальный синус, шумовой сигнал, постоянное напряжение. |
| Диапазон установки длительности импульсов для сигнала прямоугольной формы | 1…99% от периода |
| Длительность фронта и среза прямоугольных импульсов не более | 50 нс |
| Диапазон установки симметричности сигнала треугольной формы | 0,1…99,9% |
| Максимальное постоянное напряжения смещения | |
| – на нагрузке 50 Ом | ±5 В |
| – на нагрузке 1 МОм | ±10 В |
| Характеристики генератора по выходу TTL | |
| Форма выходного сигнала | Прямоугольная с уровнем TTL |
| Диапазон частот | 1 мкГц…40 МГц |
| Амплитуда импульсов на нагрузке 50 Ом | 2…5 В |
| Параметры сети питания | |
| Напряжение сети | Переменное 100…240 В |
| Частота | 47…63 Гц |
| Максимальная потребляемая мощность | 30 ВА |
| Нормальные условия эксплуатации | |
| Температура окружающей среды | 23±5°С |
| Относительная влажность не более | 80% |
| Рабочие условия эксплуатации | |
| Температура окружающей среды | 10…40°С |
| Относительная влажность не более | 80% |
| Габаритные размеры (Ш х В х Д) мм | |
| Масса не более | |
Комплект поставки генератора сигналов высокочастотного ПрофКиП Г4-176:
| Наименование | Кол-во |
|---|---|
| Генератор ПрофКиП Г4-176 | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации с методикой поверки | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
