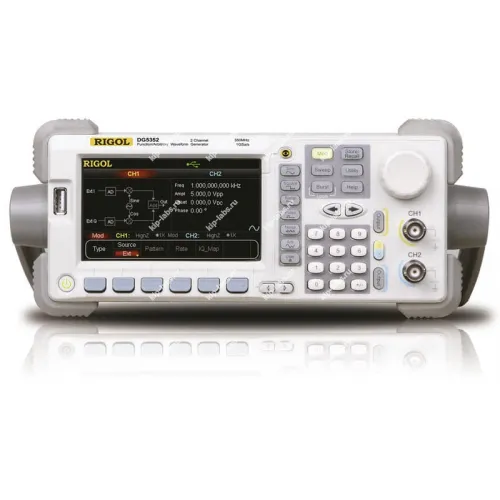

Генератор сигналов произвольной формы RIGOL DG5352

Кратко о модели: Генератор сигналов произвольной формы RIGOL DG5352

Генератор сигналов произвольной формы RIGOL DG5352 предоставляет гибкие средства формирования волн с точной подстройкой параметров, что позволяет уменьшить объём ручной настройки и ускорить подготовку экспериментальных задач.

Устройство выпускает RIGOL. Оно относится к ряду генераторы сигналов и поддерживает работу как с типовыми, так и с пользовательскими формами сигналов.

Ключевые особенности

• Возможность задавать произвольные формы сигнала и сохранять их для повторного использования.
• Эргономичный интерфейс управления, ускоряющий навигацию и оперативную конфигурацию параметров.
• Комплект синхронизирующих входов и выходов для согласования с внешними измерительными системами.
• Дистанционное управление по распространённым интерфейсам и совместимость с прикладным программным обеспечением.
• Поддержка аналоговых и цифровых режимов генерации, включая комбинированные варианты.
• Инструменты для тонкой регулировки формы сигнала и амплитудных характеристик.

Где применяется

Прибор востребован в исследовательских лабораториях, при разработке и отладке электронной техники, а также в сервисных центрах для проверки и калибровки модулей; при этом он применим как для тестирования отдельных компонентов, так и для проверки комплексных систем.

Благодаря способности интегрироваться в автоматизированные испытательные стенды и поддержке удалённого управления генератор легко включается в существующие производственные и испытательные процессы. Нейтральная рамка: поддержка дискретных опций и интерфейсов, включая RS-232C и USB, делает прибор удобным для систем с требованием к повторяемости и управляемой интеграции.

Стандартный комплект поставки DG5352:

• Генератор RIGOL DG5352
• Шнур питания
• USB кабель
• BNC кабель (1 метр)
• Программное обеспечение
• Руководство по эксплуатации
• Сертификат о калибровке
• Гарантийный талон

Дополнительная комплектация генератора сигналов DG5352:

• Крепление для монтажа (RMK-DG-5)
• Модуль цифрового вывода (DG-POD-A)
• Усилитель мощности (PA1011)
• SMB(M)-SMB(M) кабель (1 метр) (CB-SMB(M)-SMB(M)-1)
• SMB(M)-BNC(M) кабель (1 метр) (CB-SMB(M)-BNC(M)-1)
• SMB(M)-BNC(F) кабель (1 метр) CB-SMB(M)-BNC(F)-1

Описание генератора сигналов произвольной формы RIGOL DG5352:

Двухканальный генератор сигналов произвольной формы RIGOL DG5352 является многоцелевым устройством, сочетающим различные возможности, включая функции формирования сигналов произвольной формы, сигналов с IQ-модуляцией, сигналов с ППРЧ (псевдослучайная перестройка рабочей частоты - опционально) и цифровых сигналов (опционально). Формирование выходного сигнала осуществляется с применением метода прямого цифрового синтеза, который обеспечивает чистый, стабильный, высокоточный выходной сигнал с низким уровнем помех.

Основные особенности генератора RIGOL DG5352:

• Использование технологии DDS (прямого цифрового синтеза) предоставляет возможность получения точного, стабильного выводимого сигнала с низким уровнем помех;
• 7 дюймовый цветной ЖК дисплей (TFT LCD), 16М цветов. Одновременное отображение на дисплее двух каналов;
• 350 МГц – максимальная выходная частота (синус), 500 МВыб/сек – частота дискретизации, вертикальное разрешение 14 бит;
• Прецизионная установка фазы по двум каналам;
• 150 форм сигналов или функций: синусоидальный, меандр, пилообразный, импульсный, шумовой, синхросигнал, экспоненциальное возрастание/понижение, кардиотонический, Гауса, гаверсинус, Лоренца, двойной тон, гармонический, видеосигнал, радиолокационный сигнал, напряжение постоянного тока и т.д;
• Возможность редактирования сигнала произвольной формы длительностью 16000 точек и пошаговая поддержка вывода этого сигнала;
• Отдельное формирование времени нарастания/спада импульса;
• Возможность установления необходимой гармоники сигнала и амплитуды; возможность формирование гармоник до 16-го порядка;
• Возможность наложения Гауссового шума на основные сигналы;
• Различные типы модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK и PWM;
• Поддержка «свипирования» и «вспышки»;
• Два канала могут выполнять внутреннюю / внешнюю модуляцию и внутренний / внешний / ручной запуск по отдельности или одновременно;
• Два канала могут формировать сигнал синхронизации одновременно или по-отдельности;
• Возможность установление связи между каналами по частоте, фазе и амплитуде одновременно или по-отдельности;
• Обеспечение функции частотомера, позволяющая измерять различные параметры внешнего сигнала, таких как частота, период, скважность, длительность положительного/отрицательного импульса, а так же формирование статистических данных по проведенным измерениям;
• Возможность копирования сигналов с соседнего канала;
• Сохранение и загрузка 10 файлов сигналов произвольной формы и 10 настроек (установок) прибора. Возможность загрузки файлов CSV и TXT, находящихся на USB накопителе;
• Стандартные интерфейсы: USB-host, USB-device и LAN;
• Ввод/вывод: вывод сигналов, вывод сигнала синхронизации, ввод модуляции, ввод/вывод опорной частоты 10 МГц, ввод/вывод триггера;
• Поддержка USB накопителя с файловой системой FAT;
• Поддержка удаленного управления прибором через 10/100МБ сеть Ethernet;
• Поддержка стандарта LXI-C (версия 1.2);
• Англоязычный и китайский интерфейс;
• Возможность редактирования сигналов при помощи ПК;
• Наличие замка безопасности (фиксатора);

В серию генераторов RIGOL DG4000 входят 4 модели приборов, которые являются полноценными двухканальными генераторами с идентичными параметрами по каждому каналу с возможностью установления сдвига фаз между каналами.

Технические характеристики:
