Генератор сигналов произвольной формы RIGOL DG1022Z

Описание модели: Генератор сигналов произвольной формы RIGOL DG1022Z

Модель DG1022Z является младшей в серии DG1000Z от RIGOL. Это устройство ограничено верхней частотой выходного сигнала на уровне 25 МГц, тогда как у старших версий DG1032Z и DG1062Z верхний предел составляет 30 МГц и 60 МГц соответственно.

Прибор разработан как экономичный универсальный генератор на базе метода прямого цифрового синтеза (DDS), и он входит в линейку генераторы сигналов, что отражает его назначение по отношению к другим видам измерительной аппаратуры.

Цифровая часть формирует отсчёты формы сигнала с частотой дискретизации 100 МГц; затем они последовательно извлекаются из встроенной памяти и подаются на цифро‑аналоговый преобразователь, что позволяет получить требуемую временную структуру выходного напряжения. В первом канале применяется 14‑битный ЦАП, а во втором - 10‑битный, что даёт возможность представлять амплитуду в виде ступенчатых уровней с аппроксимацией формы и обеспечивает длину записи до 4000 точек для первого канала и до 1000 точек для второго.

Сигналы с ЦАП пропускаются через фильтр нижних частот, в результате чего на выходе формируется более сглаженная аналоговая форма сигнала. Это снижает видимость цифровых ступеней и улучшает пригодность сигнала для практических измерений.

Прибор поддерживает несколько способов модуляции: амплитудную (AM) и фазовую (PM). Кроме того, доступны непрерывная частотная модуляция (FM) и двоичная FSK‑модуляция, что расширяет спектр применимых тестовых сигналов.

На всех выходах реализована возможность установки постоянного смещения, при этом в корпус прибора встроен частотомер, позволяющий производить измерения без внешних приборов.

Интерфейсы

• USB-host - поддержка USB-носителей, чтение с USB-носителя файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора;
• USB-device - для соединение и контроль генератора с персональным компьютером;
• LAN - для подключения генератора к локальной сети и удаленного контроля.

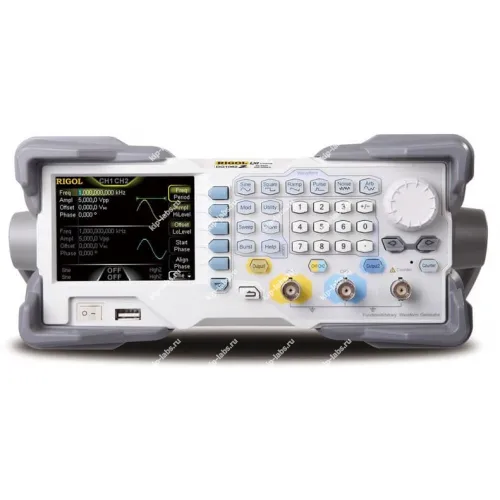

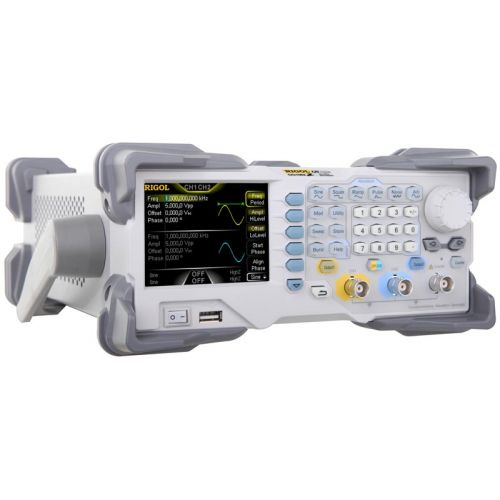

Корпус выполнен из пластмассы в едином исполнении; на передней панели размещён цветной жидкокристаллический дисплей и набор органов управления, среди которых регулятор и разъёмы выходов каналов. При необходимости устройство может работать как в локальном режиме, так и управляться удалённо через стандартные интерфейсы.

На тыльной панели находятся вход модулирующего сигнала, вход опорного сигнала 10 МГц, вход запуска, выход синхронизации, клемма заземления, интерфейсы USB-device и разъём для сетевого кабеля. Питание прибора осуществляется от сети переменного тока, что обеспечивает автономную работу в стационарных условиях.

Модель RIGOL DG1022Z зарегистрирована в Госреестре средств измерений РФ под номером 56011-13, что подтверждает её применение в государственных метрологических системах.

Преимущества

Используемая DDS‑архитектура в сочетании с 14‑битным ЦАП первого канала обеспечивает стабильность и повторяемость выходного напряжения, при этом выходная фильтрация заметно снижает уровень ступенчатых искажений. Кроме того, прибор предоставляет набор методов модуляции и возможность смещения постоянной составляющей на выходах.

Встроенная память и поддержка работы с USB‑носителями для чтения и сохранения форм сигнала расширяют сценарии использования; при необходимости устройство можно интегрировать в удалённые системы управления по LAN/RS-232, а также дополнить модулем цифрового вывода для формирования смешанных сигналов.

Область применения

Генератор применяется для формирования тестовых и эталонных сигналов при лабораторных исследованиях и при разработке электронных устройств. Также прибор используется в учебных стендах и при отладке схем, где требуется воспроизведение различных типов модуляции и произвольных форм сигналов.

Кроме того, наличие стандартных интерфейсов и возможности удалённого контроля упрощают включение генератора в автоматизированные измерительные комплексы и стенды для серийных испытаний.

Технические характеристики генератора DG1022Z :

• DDS технология для получения точного, стабильного выводимого сигнала с низким уровнем помех.
• Частота дискретизации в 100 Mвыборок/с;
• Разрешение по вертикали - 14 бит;
• Длительность записи: 1 - 2К точек;
• Встроенная память для записи 4-х настроенных сигналов;
• 10 стандартных форм сигнала: синусоидальный, прямоугольный (меандр), пилообразный, импульсный, шумовой, синхросигнал, произвольной формы (экспоненциальное возрастание, экспоненциальное понижение, кардиотонический) и напряжение постоянного тока;
• Характеристики частот: синусоидальная: 1 мкГц – 25 МГц;
  Прямоугольная: 1 мкГц – 25 МГц;
  Пилообразная: 1 мкГц – 150 кГц;
  Белый шум: диапазон частот 5 МГц (-3 дБ);
  Сигналы произвольной формы: 1 мкГц – 5 МГц;
  Импульс: 500 мкГц - 3 МГц;
• Диапазон амплитуд (нагрузка 50 Ом): от 1 мВпик-пик -10 Впик-пик;
• Погрешность (частота 1 кГц): ±1%уст.знач. ±1 мВпик-пик;
• Память 2 М точек (опционально 16 М точек);
• Развитая функция модулирования, различные методы модуляции: AM, FM, PM, PWM, ASK, FSK, PSK;
• Внешний эталонный (опорный) входной сигнал частотой 10 МГц;
• Дисплей: черно-белый;
• LCD дисплей;
• Многоязычный пользовательский интерфейс;
• Стандартные интерфейсы: USB, RS-232, GPIB;
• Удалённый контроль осуществляется через локальную сеть LAN;
• Возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы;
• Питание: 100 – 240 В;
• Габариты, мм: 232х108х288;
• Масса, кг: 2,7;

Стандартный комплект поставки RIGOL DG1022Z:

1. Генератор

2. Шнур питания
3. Кабель USB
4. Программное обеспечение Ultrawave, совместимое с операционными системами Win98/2000/XP
5. Руководство по эксплуатации
6. Гарантийный талон.

Дополнительная комплектация RIGOL DG1022Z:

• Кабель BNC
• Кабель RS-232
• Модуль логических сигналов (цифрового вывода)
• Кабель для передачи данных.
