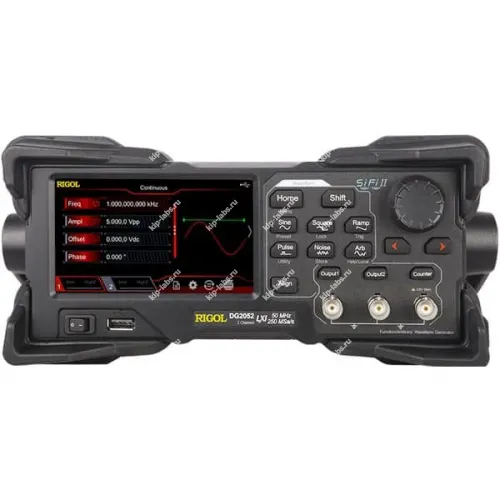

Генератор сигналов RIGOL DG2072 универсальный

Описание модели: Генератор сигналов RIGOL DG2072 универсальный

Генератор сигналов RIGOL DG2072 - двухкановое устройство для формирования аналоговых и цифровых сигналов; оба канала сохраняют одинаковую производительность и могут работать как два независимых источника, при этом интерфейсы RS232 и LAN упрощают включение прибора в автоматизированные тестовые стенды.

Устройство поддерживает частоту дискретизации до 250 МГц и обладает вертикальным разрешением 16 бит. Для каждого канала доступно 16 млн. точек записи произвольной формы, а генераторы сигналов этой линии применяют для моделирования сложных форм и модулей, что расширяет возможности при отладке и тестировании. Кроме того, также уместно учитывать дискретность параметров и поддержку интерфейсов при интеграции в измерительные системы.

Преимущества

Высокая стабильность частоты в сочетании с низким фазовым шумом повышают точность воспроизводимых сигналов, что позволяет применять прибор в задачах, где важен чистый спектр и детальная передача формы.

Область применения

Прибор используют в лабораторных условиях для разработки и проверки аналоговой и цифровой электроники. Также DG2072 применяют при тестировании медицинских и автомобильных модулей, а также в учебных лабораториях.

Ключевые особенности

• Уникальная технология SiFi II (Signal Fidelity II): поточечная генерация сигнала произвольной формы; восстановление сигнала без искажения; регулировка и точность частоты дискретизации; неустойчивость фазы для любой формы сигнала (включая синус, импульсный и т.п.) меньше 200 пс
• 16 млн. точек длина записи на каждый канал для сигнала произвольной формы
• Двухканальный сигнал с одинаковой производительностью в стандартной комплектации, эквивалент двух независимых источников сигнала
• Высокая стабильность частоты: ±1 промилле; низкий фазовый шум: -105 дБн/Гц
• Встроенный генератор гармоник (до 8-й гармоники)
• Встроенный 7-разрядный полнофункциональный частотомер до 240 МГц
• До 160 встроенных форм сигнала произвольной формы, включая общие сигналы для инженерии, медицинской электроники, автомобильной электроники, математические функции и для других различных областей науки и техники
• Частота дискретизации до 250 МГц, вертикальное разрешение 16 бит
• Функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение для персонального компьютера
• Разнообразие возможностей аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, PSK и PWM
• Функция объединения сигналов в стандартной комплектации, возможность получения на выходе комбинации нужного сигнала в сочетании с базовыми формами сигнала
• Функция отслеживания канала в стандартной комплектации, возможность дублирования всех параметров для обоих каналов согласно настройкам пользователя
• Интерфейсы USB Host/Device и LAN в стандартной комплектации, поддержка адаптера USB-GPIB
• 4.3'' TFT цветной сенсорный экран
• Поддержка выходов: RS232, PRBS и двухтональный
