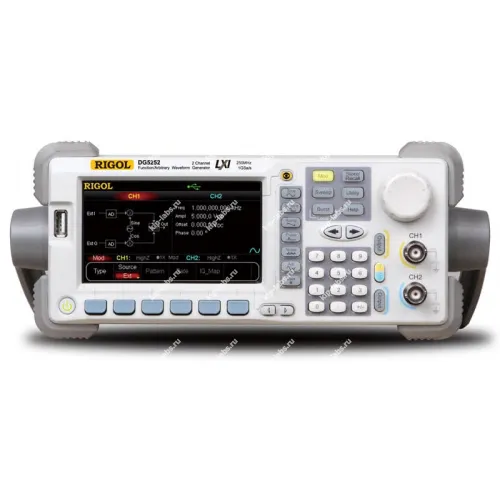

Генератор сигналов произвольной формы RIGOL DG5252

Кратко о модели: Генератор сигналов произвольной формы RIGOL DG5252

Модель RIGOL DG5252 - двухканальный генератор произвольных форм сигналов, выпускаемый компанией RIGOL; при этом прибор ориентирован на использование в задачах испытаний и разработки.

Модульная конструкция устройства обеспечивает гибкую конфигурацию выходных форм и синхронизацию каналов, что позволяет интегрировать DG5252 в автоматизированные стенды совместно с другими инструментами из генераторы сигналов.

DG5252 рассчитан на исполнение разнообразных тестовых сценариев, при этом возможна организация удалённого управления и сбора результатов; варианты подключения подбираются в соответствии с комплектацией и требованиями конкретной системы.

Уместность дискретности, опций самокалибровки и набора интерфейсов определяется задачами эксплуатации и требованиями к интеграции оборудования.

Ключевые особенности

• Двухканальная архитектура с возможностью синхронизации каналов и формирования сложных огибающих сигналов
• Широкий набор встроенных форм сигналов и возможность задания произвольных последовательностей
• Интерфейсы и методы управления, пригодные для интеграции в лабораторные и стендовые решения
• Гибкая настройка параметров сигналов и режимов работы через программное обеспечение

Где применяется

DG5252 применяют в лабораторных измерениях, при отладке электронных схем и в стендовых испытаниях; при этом устройство удобно для генерации тестовых последовательностей и упрощает процессы верификации и диагностики.

Стандартный комплект поставки DG5252:

• Генератор RIGOL DG5252
• Шнур питания
• USB кабель
• BNC кабель (1 метр)
• Программное обеспечение
• Руководство по эксплуатации
• Сертификат о калибровке
• Гарантийный талон

Дополнительная комплектация генератора сигналов DG5252:

• Крепление для монтажа (RMK-DG-5)
• Модуль цифрового вывода (DG-POD-A)
• Усилитель мощности (PA1011)
• SMB(M)-SMB(M) кабель (1 метр) (CB-SMB(M)-SMB(M)-1)
• SMB(M)-BNC(M) кабель (1 метр) (CB-SMB(M)-BNC(M)-1)
• SMB(M)-BNC(F) кабель (1 метр) CB-SMB(M)-BNC(F)-1

Описание генератора сигналов произвольной формы RIGOL DG5252:

Двухканальный генератор RIGOL DG5252 представляет собой универсальное устройство, объединяющее функции формирования произвольных форм, IQ-модуляции, ППРЧ (псевдослучайная перестройка рабочей частоты - опционально) и цифровых сигналов (опционально). Выходной сигнал формируется методом прямого цифрового синтеза, благодаря чему достигаются чистота, стабильность и высокая точность при низком уровне помех.

Основные особенности генератора RIGOL DG5252:

• Использование технологии DDS (прямого цифрового синтеза) предоставляет возможность получения точного, стабильного выводимого сигнала с низким уровнем помех;
• 7 дюймовый цветной ЖК дисплей (TFT LCD), 16М цветов. Одновременное отображение на дисплее двух каналов;
• 250 МГц – максимальная выходная частота (синус), 500 МВыб/сек – частота дискретизации, вертикальное разрешение 14 бит;
• Прецизионная установка фазы по двум каналам;
• 150 форм сигналов или функций: синусоидальный, меандр, пилообразный, импульсный, шумовой, синхросигнал, экспоненциальное возрастание/понижение, кардиотонический, Гауса, гаверсинус, Лоренца, двойной тон, гармонический, видеосигнал, радиолокационный сигнал, напряжение постоянного тока и т.д;
• Возможность редактирования сигнала произвольной формы длительностью 16000 точек и пошаговая поддержка вывода этого сигнала;
• Отдельное формирование времени нарастания/спада импульса;
• Возможность установления необходимой гармоники сигнала и амплитуды; возможность формирование гармоник до 16-го порядка;
• Возможность наложения Гауссового шума на основные сигналы;
• Различные типы модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK и PWM;
• Поддержка «свипирования» и «вспышки»;
• Два канала могут выполнять внутреннюю / внешнюю модуляцию и внутренний / внешний / ручной запуск по отдельности или одновременно;
• Два канала могут формировать сигнал синхронизации одновременно или по-отдельности;
• Возможность установление связи между каналами по частоте, фазе и амплитуде одновременно или по-отдельности;
• Обеспечение функции частотомера, позволяющая измерять различные параметры внешнего сигнала, таких как частота, период, скважность, длительность положительного/отрицательного импульса, а так же формирование статистических данных по проведенным измерениям;
• Возможность копирования сигналов с соседнего канала;
• Сохранение и загрузка 10 файлов сигналов произвольной формы и 10 настроек (установок) прибора. Возможность загрузки файлов CSV и TXT, находящихся на USB накопителе;
• Стандартные интерфейсы: USB-host, USB-device и LAN;
• Ввод/вывод: вывод сигналов, вывод сигнала синхронизации, ввод модуляции, ввод/вывод опорной частоты 10 МГц, ввод/вывод триггера;
• Поддержка USB накопителя с файловой системой FAT;
• Поддержка удаленного управления прибором через 10/100МБ сеть Ethernet;
• Поддержка стандарта LXI-C (версия 1.2);
• Англоязычный и китайский интерфейс;
• Возможность редактирования сигналов при помощи ПК;
• Наличие замка безопасности (фиксатора);

Линейка RIGOL DG4000 включает 4 модели. Все они являются двухканальными генераторами с одинаковыми параметрами на каждый канал и возможностью установки фазового сдвига между каналами.
