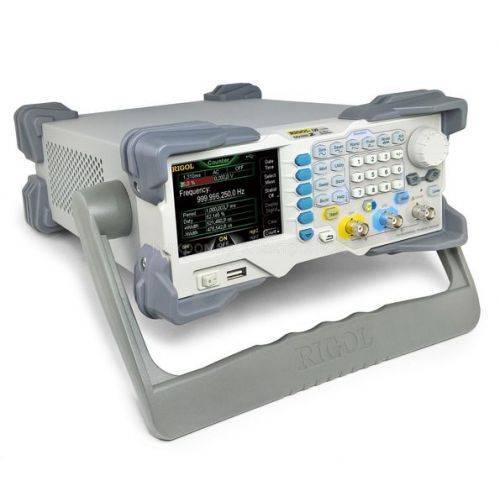

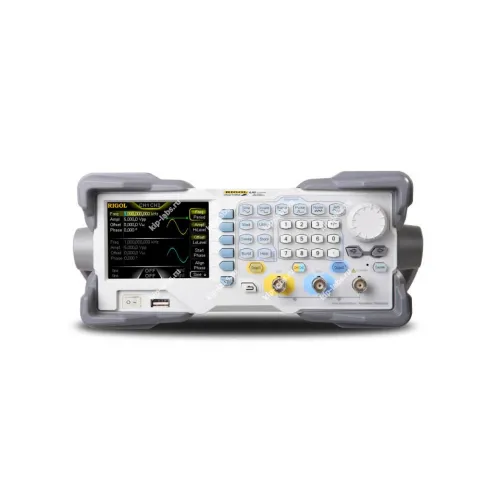

Генератор сигналов произвольной формы RIGOL DG1032Z

Описание модели: Генератор сигналов произвольной формы RIGOL DG1032Z

Генератор RIGOL DG1032Z является представителем серии DG1000Z производителя RIGOL и рассчитан на формирование разнообразных произвольных сигналов для задач измерений и отладки, что позволяет применять к нему подходы, похожие на используемые с приборами семейства RIGOL DG4000 (DG4162, DG4102, DG4062).

Аппарат поддерживает воспроизведение до 160 произвольных форм с разрешением 1 мкГц; при этом доступны как шаблонные, так и пользовательские волны. Кроме того, устройство интегрируется в типовые рабочие процессы с генераторы сигналов разных классов.

Реализованы аналоговые и цифровые режимы модуляции: AM, FM, PM, ASK, FSK, PSK и PWM; также присутствуют пакетная выдача импульсов, режим сканирования частоты (свип) и генерация гармоник до 8-го порядка. Дополнительно доступна функция суммирования выходов первого и второго каналов, тем самым расширяя набор тестовых сигналов.

Формирование сигналов базируется на быстром 14‑битном АЦП с частотой дискретизации 200 Мвыб/сек; штатная глубина записи произвольной формы составляет до 8 миллионов точек, и она может быть увеличена до 16 миллионов точек при установке опции Arb16M-DG1000Z.

В модификациях DG1032Z и DG1062Z применена поканальная (поточечная) технология формирования SiFi, которая повышает точность восстановления формы и снижает искажения, при этом типичный джиттер достигает 200 пс. При необходимости прибор допускает подключение внешней синхронизации.

На передней панели встроен 7‑ми разрядный частотомер с автоматическим и ручным выбором диапазона до 200 МГц; он измеряет частоту, период, длительность положительного и отрицательного импульса и коэффициент заполнения. Также реализованы интерфейсы для удалённого управления - USB device, USB host, LAN (поддержка LXI класс С), а на задней панели расположены входы/выходы для синхронизации, тактирования и внешней модуляции, что облегчает интеграцию с другими измерительными средствами.

Дискретность и опции самокалибровки следует учитывать при выборе конкретной конфигурации. При необходимости интерфейсы удалённого управления позволяют встроить прибор в автоматизированные стенды.

Преимущества

• Точность установки - ± 1 ppm;
• Уровень собственных шумов не превышает -125 dBc/Hz при отстройке 10 кГц (такой показатель отсутствует у многих бюджетных аналогов);
• Гармонические искажения - не более - 65 dBc.

Область применения

• проведение лабораторных исследований и испытаний электронных устройств;
• настройка и калибровка при сертификации и ремонте радиоэлектроники;
• использование в учебных лабораториях и демонстрационных установках;
• разработка и верификация электронных и телекоммуникационных схем.

Следует выделить еще несколько параметров, характеризующих генератор сигналов RIGOL DG1032Z:

• точность установки составляет всего ± 1 ppm;
• уровень собственных шумов не более -125 dBc/Hz на отстройке 10 кГц (такого показателя нет ни у одного из аналогов в бюджетном классе приборов);
• гармонические искажения - не более - 65 dBc.

Описание генератора сигналов произвольной формы RIGOL DG1032Z:

RIGOL DG1032Z цифровой генератор сигналов произвольной формы бюджетного ценового класса с максимальной величиной верхней границы полосы рабочих частот в 30 МГц. Генератор сигналов модели RIGOL DG1032Z внесен в Госррестр СИ РФ за № 5601

Генератор сигналов RIGOL DG1032Zимеет два полнофункциональных, идентичных выходных канала, которые могут быть использованы в качестве отдельных независимых генераторов, параметры работы которых, а также формы выходного сигнала на каждом канале, одновременно отображаются на дисплее генератора.

Использование в конструкции принципов прямого цифрового синтеза (DDS) позволяет получать выходной сигнал с высокими показателями по стабильности, точности, чистоте с низким уровнем искажений, которыми обладают более дорогие модели.

Изделия серии RIGOL DG1000Z это многофункциональные приборы, добавляющие к функции генератора сигналов возможности по генерации различных шумов, генератора импульса, генератора гармоник, обладают функциями аналоговой и цифровой модуляции, частотомера.

Технические характеристики генераторов сигналов произвольной формы RIGOL DG1032Z и RIGOL DG 1062Z:
