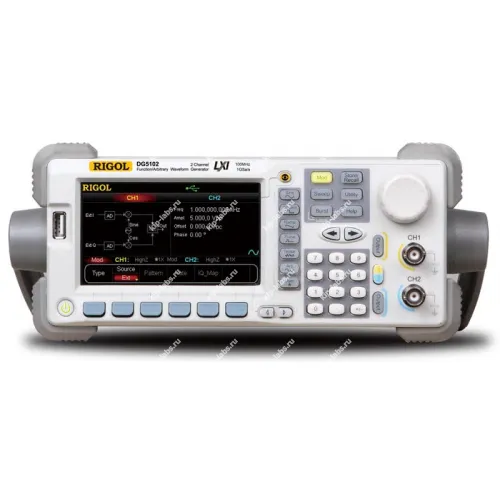

Генератор сигналов произвольной формы RIGOL DG5102

Назначение и принцип: Генератор сигналов произвольной формы RIGOL DG5102

Генератор сигналов произвольной формы RIGOL DG5102 применяется для формирования аналоговых и цифровых сигналов в лабораторных измерениях и на испытательных стендах, при этом его модульная конструкция и унифицированные интерфейсы от RIGOL упрощают интеграцию в автоматизированные конфигурации.

Выходные формы получают методом цифровой генерации с последующим преобразованием через ЦАП. Это предоставляет возможность задавать произвольные формы, а также точно регулировать частоту и амплитуду; как элемент линейки генераторы сигналов, прибор рассчитан на гибкую конфигурацию выходов.

На практике DG5102 применяют для проверки трактов приёма/передачи и верификации модулей связи, при калибровке используют встроенные режимы синхронизации, что позволяет воспроизводить условия испытаний с минимальными усилиями. При необходимости учитывают применение устаревших интерфейсов, например RS-232C, в составе комплексной коммутации.

Функциональные опции

• Генерация произвольных форм сигнала
• Настройка частоты и амплитуды с высокой степенью точности
• Поддержка цифровой модуляции и стандартных типов модуляций
• Возможность синхронизации и внешнего триггера
• Память для хранения пользовательских волн
• Интерфейсы управления и автоматизации для интеграции в стенды

Сферы использования

В работе прибор применяют при разработке и испытаниях аналоговых фильтров, усилителей и преобразовательных каскадов. Это ускоряет моделирование требуемых входных воздействий и фиксацию отклика.

При эксплуатации DG5102 оказывается востребованным в образовательных лабораториях и сервисных центрах, тем самым ускоряя наладку и диагностику за счёт возможности воспроизводить типовые и нестандартные сигналы. При интеграции в сложные схемы может пригодиться дискретный характер выходов.

Стандартный комплект поставки DG5202:

• Генератор RIGOL DG5202
• Шнур питания
• USB кабель
• BNC кабель (1 метр)
• Программное обеспечение
• Руководство по эксплуатации
• Сертификат о калибровке
• Гарантийный талон

Дополнительная комплектация генератора сигналов DG5202:

• Крепление для монтажа (RMK-DG-5)
• Модуль цифрового вывода (DG-POD-A)
• Усилитель мощности (PA1011)
• SMB(M)-SMB(M) кабель (1 метр) (CB-SMB(M)-SMB(M)-1)
• SMB(M)-BNC(M) кабель (1 метр) (CB-SMB(M)-BNC(M)-1)
• SMB(M)-BNC(F) кабель (1 метр) CB-SMB(M)-BNC(F)-1

Описание генератора сигналов произвольной формы RIGOL DG5102:

Одноканальный генератор сигналов произвольной формы RIGOL DG5101 является многоцелевым устройством, сочетающим различные возможности, включая функции формирования сигналов произвольной формы, сигналов с IQ-модуляцией, сигналов с ППРЧ (псевдослучайная перестройка рабочей частоты - опционально) и цифровых сигналов (опционально). Формирование выходного сигнала осуществляется с применением метода прямого цифрового синтеза, который обеспечивает чистый, стабильный, высокоточный выходной сигнал с низким уровнем помех.

Основные особенности генератора RIGOL DG5102:

• Использование технологии DDS (прямого цифрового синтеза) предоставляет возможность получения точного, стабильного выводимого сигнала с низким уровнем помех;
• 7 дюймовый цветной ЖК дисплей (TFT LCD), 16М цветов. Одновременное отображение на дисплее двух каналов;
• 100 МГц – максимальная выходная частота (синус), 500 МВыб/сек – частота дискретизации, вертикальное разрешение 14 бит;
• Прецизионная установка фазы по двум каналам;
• 150 форм сигналов или функций: синусоидальный, меандр, пилообразный, импульсный, шумовой, синхросигнал, экспоненциальное возрастание/понижение, кардиотонический, Гауса, гаверсинус, Лоренца, двойной тон, гармонический, видеосигнал, радиолокационный сигнал, напряжение постоянного тока и т.д;
• Возможность редактирования сигнала произвольной формы длительностью 16000 точек и пошаговая поддержка вывода этого сигнала;
• Отдельное формирование времени нарастания/спада импульса;
