Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: AWG-4150

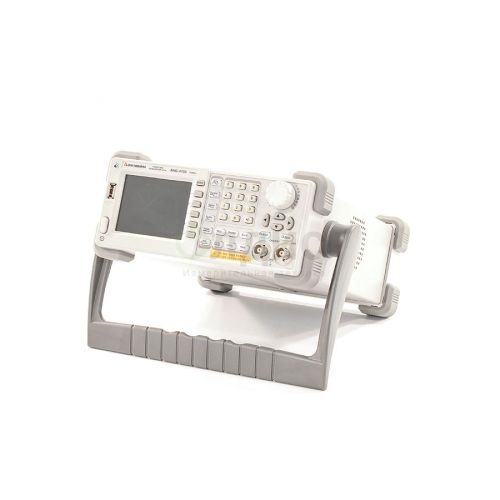

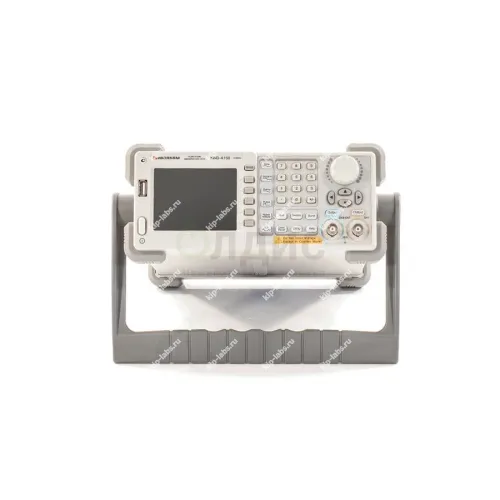

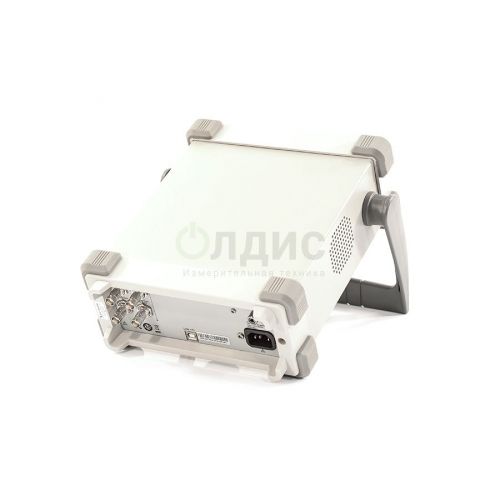

Назначение и принцип: AWG-4150 Генератор сигналов специальной формы
AWG-4150 - прибор для формирования и воспроизведения нестандартных электрических последовательностей от Актаком. Он формирует произвольные временные формы, применимые при лабораторных измерениях и прикладных испытаниях, и подходит для задач из раздела генераторы сигналов.
Устройство поддерживает загрузку шаблонов форм и программирование параметров воспроизведения, что позволяет задавать амплитуду, постоянное смещение и длительность и тем самым поэтапно контролировать подготовку сигнала.
В конструкцию интегрированы интерфейсы управления и синхронизации. Это упрощает включение генератора в автоматизированные тестовые стенды. Нейтрально отметим, что дискретность выходного сигнала и функции самокалибровки могут быть полезны при длительной эксплуатации.
Функциональные опции
- генерация произвольных форм сигнала с возможностью сохранения шаблонов
- параметрическая настройка амплитуды и постоянного смещения
- режимы запуска и триггирования для согласования с внешними измерениями
- последовательность управления с интерфейсами удалённого контроля
- встроенные средства синхронизации и управления повторяемостью сигналов
Сферы использования
- лабораторные исследования и разработка электронных устройств
- испытания компонентов и модулей при серийной валидации
- разработка и проверка алгоритмов обработки сигналов
- интеграция в автоматизированные стенды контроля и калибровки
Конструкция и возможности AWG-4062
Генератор специальной формы серии AWG-40x2 построен на основе прямого цифрового синтеза (DDS), что обеспечивает высокое разрешение по частоте, стабильность работы и низкий дрейф. При этом наличие большого набора форм сигнала и режимов модуляции делает прибор применимым при разработке и тестировании электронных устройств, в научных экспериментах и в образовательных проектах.
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 50 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум 48 типов специальной формы | ||||
| Частотные характеристики | |||||
| Диапазон | |||||
| синусоидальный сигнал | 1 мкГц ~ 50 МГц | ||||
| прямоугольный сигнал | 1 мкГц ~ 5 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 5 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 300 кГц | ||||
| белый шум (Гаусс) | полоса 5 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 5 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 50 ppm (90 дней), 100 ppm (1 год) | ||||
| Синусоидальный сигнал | |||||
| Коэффициент гармоник | CH1 | CH2 | |||
| < 1 Вп-п | > 1 Вп-п | < 1 Вп-п | > 1 Вп-п | ||
| DC-1 МГц | -55 дБн | -45 дБн | -55 дБн | -45 дБн | |
| 1 МГц - 5 МГц | -55 дБн | -40 дБн | -55 дБн | -40 дБн | |
| 5 МГц - 25 МГц | -50 дБн | -35 дБн | -50 дБн | -35 дБн | |
| Общие гармонические искажения | <0.2% (DC ~ 20 кГц，1 Вп-п) | ||||
| Негармонические искажения | < -70 дБн (DC ~ 1 МГц) | ||||
| Фазовый шум | -108 дБн/Гц @ 10 кГц | ||||
| Прямоугольный сигнал | |||||
| Время нарастания/спада | < 12 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 5 % (1 кГц, 1 Вп-п) | ||||
| Коэф.заполнения | 1 мГц ~ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 20 MГц | 40% ~ 60% | ||||
| 20 мГц ~ 25 MГц | 50% | ||||
| Ассиметрия | 1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения) | ||||
| Джиттер | 6 нс +0,1% от периода (1 кГц, 1 Вп-п) | ||||
| Треугольный сигнал | |||||
| Нелинейность | < 0,1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | 20 нс ~ 2000 с , разрешение 1 нс | ||||
| Время нарастания/спада | < 12 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 5% | ||||
| Джиттер | 6 нс +100 ppm от периода | ||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 125 Мвыб/сек | ||||
| Время нарастания/спада | < 20 нс | ||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
| Сохранение в энергонезависимую память | 10 форм | ||||
Основные характеристики:
| Параметр | Значение |
|---|---|
| Тип дисплея | Жидкокристаллический, 3.5" TFT, 320 х 240 |
| Питание | 100~240 В АСскз，45~440 Гц, CATII |
| Интерфейс | USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN |
| Потребляемая мощность | не более 30 Вт |
| Рабочая температура | 0°C...50°C |
| Габаритные размеры | 229 х 105 х 281 мм |
| Вес | 2,8 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов | 1 |
| 2 | Кабль питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53406-13 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
