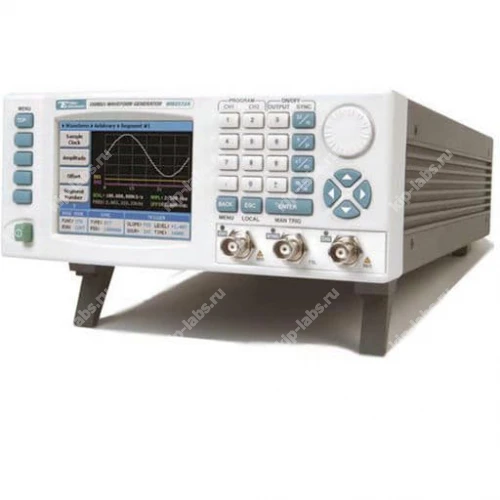

Генератор WW1281A-1

Назначение и принцип: Генератор WW1281A-1

Устройства серий WW5064, WW1074, WW2074, WW2571A, WW2572A, WW1281A и WW1282 от TABOR предназначены для генерации стандартных форм сигналов, сигналов с различными типами модуляции и произвольных волн в диапазоне частот от 0,1 мГц до 400 МГц, при этом выпускаются исполнения с одним, двумя или четырьмя каналами в зависимости от модели.

Модели различаются по частоте дискретизации, разрядности ЦАП и числу каналов. На практике выбор конкретной конфигурации определяется требуемой точностью и архитектурой цифровых выходов; для подбора устройства также можно учитывать позиционирование в линейке генераторы сигналов.

Функциональные опции

В работе приборы предлагают набор режимов модуляции, реализуют пакетную передачу и BURST-режим, а также способны формировать произвольный сигнал по этапам из сегментов с возможностью циклического повторения, что позволяет создавать сложные тестовые последовательности.

При эксплуатации аппараты можно синхронизировать между собой с помощью синхрокабеля; интерфейсы USB, LAN и GPIB упрощают подключение к автоматизированным стендам. При калибровке следует учитывать характеристики опорного генератора; также целесообразно помнить о дискретности формирования сигналов и возможностях самоконтроля.

Сферы использования

На практике эти генераторы применяют в лабораторных исследованиях и при наладке, а также при испытаниях систем радиоэлектроники и коммуникаций, тем самым обеспечивая формирование необходимых тестовых сигналов для всесторонней проверки оборудования.

В работе приборы находят применение в приборостроении, машиностроении, геофизике и биофизике. Они используются там, где требуется воспроизведение различных типов тестовых волн и проверочных последовательностей.

Технические характеристики генератора WW1281A:

• Количество каналов 1
• Цифровой выход 2
• Частотный диапазон ОТ 50 Гц
• Частотный диапазон ДО 400 МГц
• Опорный генератор (погрешность установки частоты) +-1x10-6
• Выходной уровень (минимум) 50 мВ
• Выходной уровень (максимум) 2 В
• Выходной импеданс (Ом) 50
• ЦАП (бит) 12
• Память (СПФ) 16 МБ
• Виды модуляции ЧМ | ЧМн | ФМн ГКЧ Да BURST
• Пакетный режим Да
• Экран (см, разрешение) ЖК | 8,9 см
• Режим последовательного формирования произвольного сигнала из различных сегментов с возможностью циклического повторения сегмента | в последовательности.
• Стандартные формы – 10 видов.
• ПО ArbConnection для формирования сигнала произвольной формы.
• Возможность объединения 2-х генераторов при помощи синхрокабеля.
• Встроенный частотомер до 100 МГц.
• Интерфейс USB | LAN | GPIB
