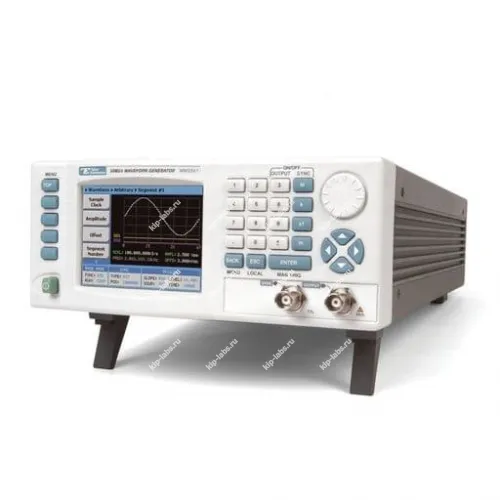

Генератор WW1071

Описание модели: Генератор WW1071

Генератор WW1071 служит для формирования электрических сигналов разных форм и частот; его применяют в лабораторных измерениях и при сервисном обслуживании. Производитель - TABOR, а модель включена в подборку генераторы сигналов.

Кроме того, на передней панели размещён цифровой индикатор и набор органов настройки, при этом прибор допускает интеграцию в испытательные стенды через стандартные интерфейсы.

Устройство спроектировано с учётом удобства подключения к измерительным системам. Это снижает время ввода в эксплуатацию. При необходимости уточняйте параметры дискретности, наличие самокалибровки и поддерживаемые интерфейсы в технической документации.

Преимущества

• Регулировка амплитуды и частоты сигналов
• Поддержка нескольких форм сигнала: синус, прямоугольный, треугольный
• Удобная панель управления с цифровым индикатором
• Компактный форм-фактор для размещения на рабочем столе
• Возможность интеграции в автоматизированные тестовые стенды

Область применения

Прибор используют для проверки электронных компонентов и настройки радиотехники, при этом модель применяют в учебных лабораториях и при сервисном обслуживании оборудования.

• Лабораторные исследования
• Учебные занятия
• Сервисный ремонт и калибровка
• Интеграция в стенды для функционального тестирования

Описание генератора WW1071:

Генераторы сигналов произвольной формы WW5061, WW5062, WW1071, WW1072, WW2571, WW2572, WW1281 предназначены для генерирования стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы в диапазоне частот от 0,1 мГц до 400 МГц по одному или двум каналам в зависимости от модели. Принцип работы генератора основан на воспроизведении сигналов с помощью цифро- аналогового преобразователя (ЦАП) под управлением микропроцессора.

Цифровые отсчёты с информацией о форме сигнала поступают из оперативной памяти прибора на ЦАП, который работает с переменной частотой дискретизации. Для формирования требуемой частоты выходного сигнала микропроцессор выбирает соответствующие значения частоты дискретизации и длины памяти с цифровыми отсчетами сигнала. Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем. В режиме генерирования сигналов произвольной формы настройку частоты дискретизации и длины памяти с цифровыми отсчетами сигнала производит пользователь, при этом доступна возможность управления памятью: деление ее на сегменты и формирование последовательностей сегментов с произвольным числом повторов.

Дополнительный выход синхронизации позволяет получить сигнал, синфазный с основным сигналом, и с регулируемой задержкой между ними. Двухканальные модели генераторов генерируют синфазные сигналы по обоим каналам, что позволяет использовать их в качестве источников для векторной модуляции. Генераторы обеспечивают генерацию в режимах: непрерывном, с синхрозапуском (по внешнему сигналу, команде дистанционного управления или ручному запуску) и смешанном; а также поддерживают мультигенераторную синхронизацию для создания многоканальных систем. В память генератора заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения.

Предусмотрены режимы импульсной, амплитудной, частотной и фазовой модуляций (внутренней и внешней), частотной и фазовой манипуляций, режим качания частоты. Режим формирования сигналов произвольной формы, произвольных видов модуляции, управление памятью для создания последовательностей сегментов осуществляется с помощью специального программного обеспечения через внешний компьютер. Модели генераторов различаются диапазоном частот дискретизации, разрядностью ЦАП и количеством каналов. Кроме этого, модели WW2571/2572 имеют 16-канальный параллельный логический выход для формирования цифровых последовательностей.

Генераторы применяются в лабораторных условиях при исследованиях, настройке и испытаниях систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении, машиностроении, геофизике, биофизике.

Технические характеристики:

Комплект поставки:
