- Производитель: ПрофКИП
- Код товара: 13700
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
50 400₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКиП Г3-133М

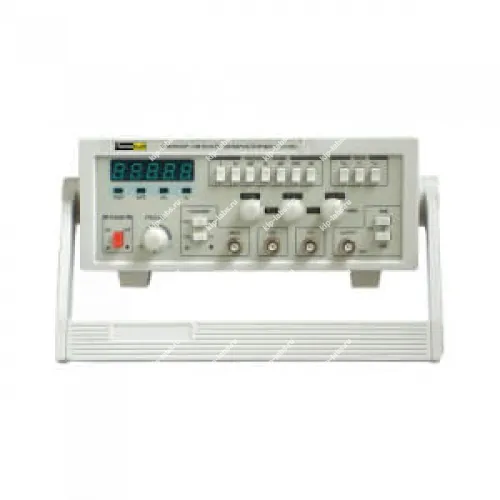

Кратко о модели: Генератор сигналов НЧ ПрофКиП Г3-133М
Генератор сигналов НЧ ПрофКиП Г3-133М - это источник низкочастотных сигналов, созданный компанией ПрофКИП, при этом прибор рассчитан на эксплуатацию в испытательных стендах и при наладке электронных схем.
Модель входит в класс генераторы сигналов, что задаёт её назначение и типичные сценарии применения. Конструкция ориентирована на настольную установку и использование в лабораторных условиях.
При подборе оборудования следует учитывать дискретность регулировок и наличие функций самоконтроля, что позволяет избежать дополнительных доработок; также рекомендуется заранее определить требования к интерфейсу передачи данных для интеграции в автоматизированные стенды. Отметим, что вопросы дискретности настроек и возможности самокалибровки целесообразно обсуждать до покупки.
Ключевые особенности
- формирование низкочастотных сигналов разных видов;
- настройка амплитуды и параметров выходного сигнала;
- удобное управление для оперативного перенастроя;
- компактное настольное исполнение;
- применение в монтажных и испытательных работах.
Где применяется
- в лабораторных исследованиях и при проведении учебных практических занятий;
- при наладке и диагностике аналоговой и цифровой электроники;
- в сервисном обслуживании и ремонте электронных приборов;
- для испытаний модулей и узлов на этапе изготовления.
Описание генератора сигналов низкочастотного ПрофКиП Г3-133М:
Генератор сигналов низкочастотный ПрофКиП Г3-133М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов TTL уровней в диапазоне частот от 0.06 Гц до 6 МГц.
Отличительные особенности генератора ПрофКиП Г3-133М:
- Форма сигнала: синус, меандр, треугольник и др.
- Диапазон частот: 0.06 Гц … 6 МГц
- Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала)
- Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ
- Плавное изменение симметрии выходного сигнала
- Плавное изменение постоянной составляющей выходного сигнала
- VCF вход позволяет реализовать свип-режим или режим ЧМ
- Возможность получения пилообразного сигнала и инверсии выходных сигналов
Технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-133М:
| Параметры | Значения |
|---|---|
| Основной выход | |
| Диапазон частот | 0.06 Гц … 6 МГц |
| Форма сигналов | синусоидальный, меандр, треугольник и т.д. |
| Выходное сопротивление | 50 Ом ±10% |
| Амплитуда выходного сигнала | ≥ 20 Впик-пик (без нагрузки) |
| Ослабление выходного сигнала | 0 дБ /20 дБ /40 дБ /60 дБ |
| Сдвиг по постоянному току | 0 В … ±10В регулируемый |
| Симметрия | 10% … 90% |
| Синусоидальный сигнал | |
| Коэффициент искажения | 10 Гц … 100 кГц < 1% |
| Частотный отклик | 0.2 Гц … 100 кГц ≤ ±0.5 дБ 100 кГц … 2 МГц ≤ ±1 дБ |
| Меандр | |
| Время нарастания и спада | < 100 нс |
| TTL выход | |
| Время нарастания и спада | ≤ 1 мкс |
| Нижний уровень | ≤ 0.4 В |
| Верхний уровень | ≤ 3.5 В |
| Импеданс | 600 Ом |
| Вход управления частотой напряжением (VCF) | |
| Выходное напряжение | -5 В … 0 В |
| Полное выходное сопротивление | 10 кОм ±10% |
| Частотомер | |
| Дисплей | 5 знаков |
| Частотный диапазон | 1 Гц … 15 МГц |
| Полное входное сопротивление | ≥ 1 МОм /20 пФ |
| Чувствительность | 100 мВ |
| Разрешение | 0.1 Гц /1 Гц /10 Гц /100 Гц |
| Точность | ≤ 0.003% ±1 знач. |
| Максимально допустимое входное сопротивление | 150 В (с аттенюатором) |
| Входной аттенюатор | 0 дБ /20 дБ |
Комплект поставки ПрофКиП Г3-133М:
| Наименование | Количество |
|---|---|
| Генератор сигналов низкочастотный ПрофКиП Г3-133М | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
