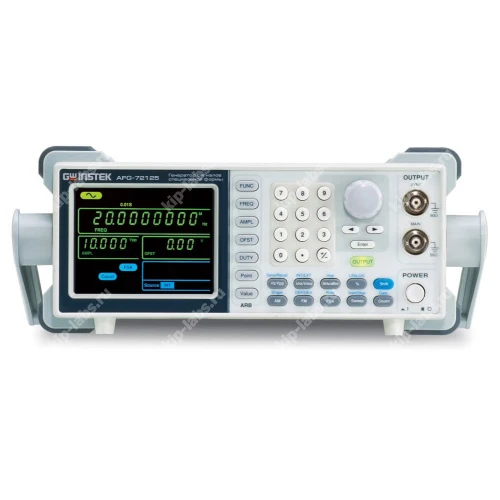

AFG-72012 - Генераторы сигналов специальной формы

  • AFG-72012 - Генераторы сигналов специальной формы от производителя GW Instek
  • Производитель: GW Instek
  • Код товара: 13629
  • Доступность: В наличии (Срок отгрузки: 20-30 дней)
  • Оптовая цена: по запросу
  • Розничная цена:

    46 150₽

  • С учетом НДС
  • Цена может отличаться, уточняйте у менеджеров
ИнформацияПрямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата

  • Артикул: AFG-72012
Купить в 1 клик
  Whatsapp Чат

Описание модели: AFG-72012 - Генераторы сигналов специальной формы

AFG-72012 - генератор специальных форм сигналов от GW Instek, в котором применён прямой цифровой синтез (DDS); при этом достигнуто частотное разрешение 0,1 Гц и реализовано формирование синусоидальных, прямоугольных/импульсных, треугольных/пилообразных сигналов, а также постоянного смещения.

Прибор поддерживает создание сигналов произвольной формы с частотой дискретизации 20 МГц и имеет встроенную память на 4000 точек, распределённую по 10 ячейкам. Также доступна версия, рассчитанная на работу до 12 МГц, что соотносит модель с разделом генераторы сигналов.

Подробные сведения по опциям и совместимости интерфейсов приведены в технической документации. При необходимости доступны дополнительные материалы по режимам модуляции.

Преимущества

  • Технология DDS обеспечивает стабильность частоты и позволяет точную подстройку с шагом 0,1 Гц.
  • Воспроизведение сложных волновых форм реализуется благодаря 10‑битному ЦАП и частоте дискретизации 20 МГц при формировании произвольных сигналов.
  • Наличие интерфейса USB, выхода ТТЛ и входа внешней модуляции облегчает интеграцию прибора в испытательные стенды.

Детали по дополнительным режимам модуляции и настройкам описаны в руководстве; при необходимости следует обращаться к документации для уточнений.

Область применения

  • Создание и испытания радиоэлектронных модулей и узлов.
  • Использование в лабораторных работах и на учебных стендах, где требуется генерация стандартных и произвольных сигналов.
  • Проверка и наладка измерительных приборов и коммуникационных модулей.

Отличительные особенности генератора сигналов специальной формы AFG-72012:

  • Диапазон частот (синус, прямоуг.): до 5 МГц (AFG-72005/-72105), до 12 МГц (AFG-72012/-72112), до 25 МГц (AFG-72025/-72125)
  • Использование прямого цифрового синтеза (DDS)
  • Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
  • Разрешение по частоте: 0,1 Гц
  • Разрядность ЦАП 10 бит (для произвольной формы)
  • Частота дискретизации: 20 МГц
  • Формирование сигналов произвольной формы (СПФ/ARB)
  • Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог. (AFG-72105/-72112/-72125)
  • Память формы сигнала: 4000 точек (10 ячеек)
  • Трехцветный ЖК-дисплей (графический) с подсветкой

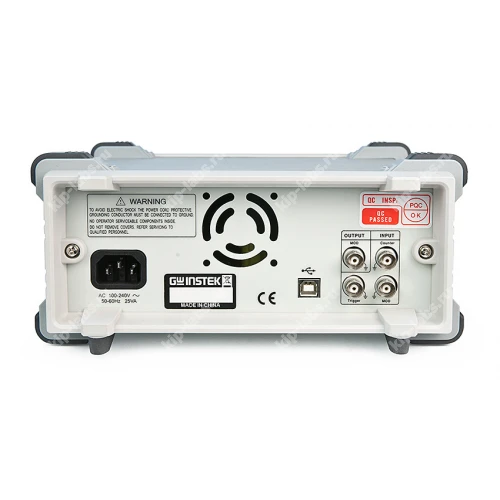

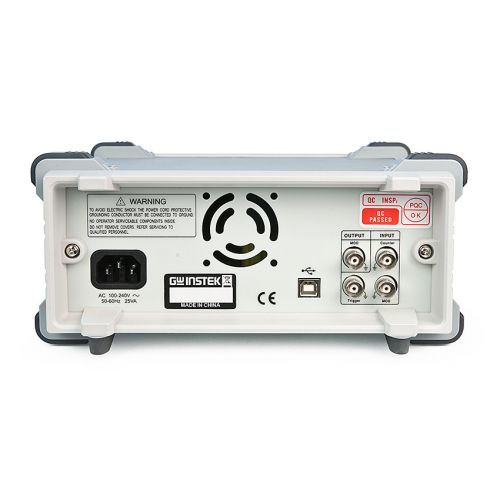

  • Выход ТТЛ, вход внешней модуляции
  • ПО для формирования сигналов произв. формы
  • Интерфейс USB
Характеристики
Внесен в госреестр СИ Да
Документы и сертификаты
Номер в госреестре СИ 53065-13
Производитель GWInstek
Страна производитель Китай
Гарантия (мес.) 12
