Хит
- Производитель: Tektronix
- Код товара: 13856
- Доступность: В наличии
-
2551₽
- С учетом НДС 2551₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: AWG70001A

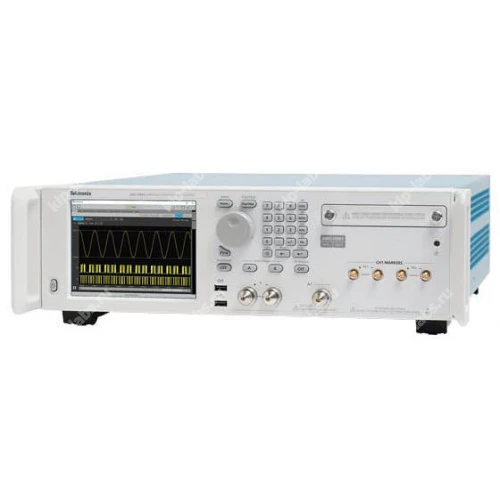

Описание генератора сигналов AWG70001A:
Генератор сигналов произвольной формы серии AWG70000 отличается высокой частотой дискретизации, точностью измерения сигналов и большой памятью для осциллограмм, что делает его идеальным прибором для экспериментов, а также для разработки, тестирования и проверки функционирования сложных компонентов и систем. Прибор с частотой дискретизации 50 Гвыб/с и 10-битным разрешением по вертикали представляет собой наилучшее в отрасли решение для тестирования сигналов, обеспечивающее генерацию идеально точных, искажённых и реальных сигналов.
Прибор с разрешением 10 бит и большим выбором частоты дискретизации (до 50 Гвыб/с) позволяет осуществлять эмуляцию среды со сложными сигналами, воспроизводить интересующие сигналы и генерировать высокоточные тестовые сигналы — и всё это с малой амплитудой вектора ошибок и низким уровнем шума. Прибор обеспечивает прямую генерацию сигналов с несущей до 18 ГГц или генерацию синфазных и квадратурных составляющих модулирующего сигнала.
Библиотека программ для AWG обеспечивает быструю генерацию сигналов, включение джиттера и предыскаженных сигналов для получения оптимальной амплитуды вектора ошибок, а также точную эмуляцию реальной среды со сложными сигналами. Все плагины сигналов без проблем интегрируются в пользовательский интерфейс генератора и запускаются на ПК, если тестирование выполняется в нелабораторных условиях. Это позволяет генерировать сигналы любой требуемой формы, причём без платы за установку программ.
Прибор AWG70000 готов к работе сразу после распаковки, что ускоряет подготовку к тестированию. Блок синхронизации AWG обеспечивает подключение и синхронизацию работы нескольких приборов, позволяя проводить более масштабные эксперименты и расширять настройки тестирования. Настройки блока тоже простые, поэтому синхронизация занимает меньше времени, высвобождая время для основных операций.
Генератор AWG7000, монтируемый в стойку и проверенный в полевых условиях, является идеальным решением для работ в полевых условиях с дистанционным управлением, коммерческих услуг по обновлению действующего оборудования или обновления стоек контрольно-измерительных приборов. Генератор с высокой производительностью и функциями калибровки — это точный и надёжный ключ к настройкам, критически важным в определённых областях применения.
Технические характеристики генератора сигналов AWG70001A:
| Параметр | Значение |
|---|---|
| Частотные характеристики | |
| Выходная эффективная частота (частота дискретизации) | 20 ГГц |
| Временные характеристики | |
| Скорость передачи (ном.) | 12,5 Гбит/с |
| Время нарастания/спада (тип.) | < 23 пс |
| Характеристики амплитуды выходного сигнала: Диапазон (типичное значение) Разрешение (типичное значение) Погрешность (типичное значение) | От 500 мВразмах до 1 Вразмах 1,0 мВ ±(2 % амплитуды + 1 мВ) |
| Характеристики искажений на выходе | |
| Гармонические искажения | |
| Уровень второй гармоники для частоты выходного сигнала: диапазон частот < 2 ГГц 2-6 ГГц > 6 ГГц | < -60 дБн < -50 дБн < -42 дБн |
| Уровень третьей гармоники для частоты выходного сигнала: диапазон частот < 1 ГГц 1-2 ГГц > 2 ГГц | < -60 дБн < -50 дБн < -40 дБн |
| Эффективное число битов (ENOB) | 4,6 бит на частоте 14,99 ГГц |
| Характеристики аппаратной части | |
| Количество аналоговых выходов | 1 канал |
| Выходной разъем | Универсальная система разъемов Aeroflex/Weinschel Planar Crown с адаптером SMA (гнездо) |
| Полное выходное сопротивление | 50 Ом |
| Длина кривой сигнала | Standard (Стандарт): до 2 Гвыб. С увеличенной памятью: до 16 Гвыб. |
| Условия эксплуатации | |
| Температура При работе При хранении | от 0 до +50 ?C от -20 до +60 ?C |
| Влажность при работе | относительная влажность от 5 до 90 % при температуре до 30 C относительная влажность от 5 до 45 % при температуре от 30 до 50 C без конденсации |
| Влажность при хранении | относительная влажность от 5 до 90 % при температуре до 30 C относительная влажность от 5 до 45 % при температуре от 30 до 60 C без конденсации |
| Высота над уровнем моря при работе | до 3000 м на высоте более 1500 м над уровнем моря максимальная рабочая температура снижается на 1 C на каждые 300 м |
| Высота над уровнем моря при хранении | до 12 000 м |
Комплектация генератора сигналов AWG70001A:
- Генератор сигналов произвольной формы AWG70001A 150
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 12 |
