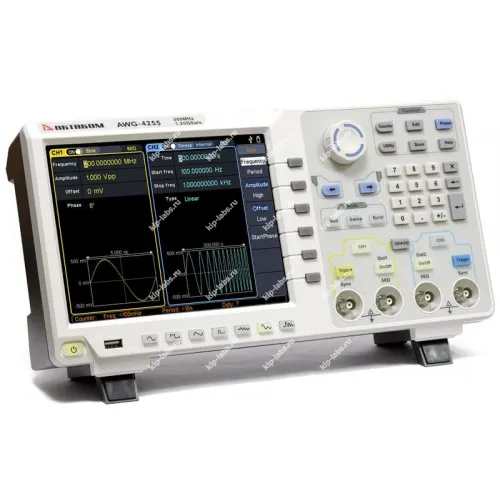

Назначение и принцип: AWG-4255 - генератор сигналов специальной формы
Генератор AWG-4255 используется для формирования сигналов специальной формы при проведении измерений и испытаний; Актаком выпускает прибор для применения в лабораторных и стендовых задачах, при этом устройство синтезирует волновые формы из цифровых образцов и выдает их на аналоговый выход, а также востребовано в сегменте генераторы сигналов.
В работе порядок действий прост: загружают цифровой образец, задают частоту и амплитуду, выбирают режим запуска и инициируют генерацию. При калибровке обращают внимание на дискретность и точность шагов; при необходимости подключают интерфейсы управления, такие как RS-232C, для автоматизации процедур.
Функциональные опции
Устройство предлагает набор режимов и средств управления для создания сложных сигналов, при этом параметры конфигурации можно комбинировать для гибкой настройки выходного сигнала.
- Произвольная генерация форм сигнала на основе цифровых записей.
- Режимы пакета (burst) и последовательной выдачи сегментов.
- Возможность задания огибающей и составных сегментов сигнала.
- Триггерирование по внешнему сигналу и программируемая задержка запуска.
- Память для хранения пользовательских форм и параметров.
- Интерфейсы управления для интеграции в автоматизированные стенды.
Сферы использования
На практике AWG-4255 применяют при разработке и наладке электронных схем, что даёт возможность воспроизводить нестандартные и сложные временные формы. В работе прибор также используют для тестирования приёмных трактов и изучения поведения устройств под произвольными воздействиями.
- Лабораторные исследования и научные эксперименты.
- Приборостроение и тестирование электронных модулей.
- Стендовые испытания и сертификационные проверки.
- Учебные лаборатории для демонстрации сложных временных форм сигналов.
Принцип построения и применение серии AWG-4000
Приборы серии АКТАКОМ AWG-4000 поддерживают большое количество форм сигналов и вариантов модуляции; в сочетании с широкой функциональностью и конкурентной ценой линейка AWG-4000 оказывается подходящей для различных измерительных задач в разработке и тестировании электронных устройств, в научной работе и образовании.
В основе конструкции AWG-4000 лежит технология прямого цифрового синтеза (DDS). Это обеспечивает приборам высокое разрешение по частоте, стабильность опорного сигнала и низкий дрейф.
Уместно учитывать дискретность выходных точек и возможности внешнего управления при проектировании измерительных сценариев.
Ключевые характеристики:
- Использование цветного восьмидюймового ЖК тачскрин дисплея с разрешением 800x600 точек с полнофункциональным сенсорным управлением;
- Технология цифрового синтеза;
- Максимальная частота генерации до 250 МГц;
- Высокая стабильность опорного генератора 1 ppm;
- Наилучшее разрешение по частоте 1 мкГц;
- Разрешение по вертикали 14 бит;
- Низкий уровень фазовых шумов -110 дБн/Гц;
- Максимальная длина точек, участвующих в формировании сигнала до 1 М;
- 152 встроенные формы сигналов, распределенных по 6 группам;
- Формирование сигналов произвольной формы;
- встроенных модуляций AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM;
- Функция свипирования и пакетный режим;
- Встроенный генератор гармоник до 16 порядка;
- 7-ми разрядный частотомер с диапазоном от 100 мГц до 200 МГц;
- Поддержка управления SCPI-командами и LabVIEW.
Технические характеристики AWG-4255:
| Параметр | Значение | |
|---|---|---|
| Максимальная выходная частота | 250 МГц | |
| Количество каналов | 2 | |
| Частота дискретизации | 1,25 Гвыб/сек | |
| Вертикальное разрешение | 14 бит | |
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 152 типа Произвольная форма Гармоники | |
| Частотные характеристики | ||
| Диапазон | синусоидальный сигнал | 1 мкГц ... 250 МГц |
| прямоугольный сигнал | 1 мкГц ... 50 МГц | |
| импульсный сигнал | 1 мкГц ... 25 МГц | |
| пилообразный сигнал | 1 мкГц ... 5 МГц | |
| гармоники | 1 мкГц ... 125 МГц | |
| белый шум | 120 МГц (-3 дБ, тип.) | |
| встроенные формы | 1 мкГц ... 15 МГц | |
| произвооьная форма | 1 мкГц ... 50 МГц | |
| Разрешение по частоте | 1 мкГц | |
| Точность установки (18°C ... 28°C) | ±1 ppm | |
| Синусоидальный сигнал | ||
| Коэффициент гармоник | ≤-65 дБн (DC ~ 1 МГц) ≤-60 дБн (>1 МГц ~ 10 МГц) ≤-50 дБн (>10 МГц ~ 120 МГц) ≤-45 дБн (>120 МГц) | |
| Общие гармонические искажения | <0.05% (10 Гц ~ 20 кГц, 1 Вп-п) | |
| Негармонические искажения (типичное, 0 дБм) | <-70 дБн (DC ~ 10 МГц) <-70 дБн + 6 дБ/октава (> 10 МГц) | |
| Фазовый шум (типичное, 0 дБм) | -110 дБн/Гц @ 10 кГц (10 МГц) | |
| Прямоугольный сигнал | ||
| Время нарастания / спада | ≤ 5 нс | |
| Выброс | ≤ 3 % | |
| Коэффициент заполнения | 50% | |
| Джиттер (скз) | 300 пс + 100 ppm | |
| Треугольный сигнал | ||
| Симмметрия | 0 ... 100% | |
| Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия) | ≤1% | |
| Импульсный сигнал | ||
| Длительность | 12 нс ... 996875 с | |
| Время нарастания / спада | ≤ 7 нс | |
| Выброс | <3% | |
| Джиттер (скз) | 300 пс + 100 ppm | |
| Гармоники | ||
| Порядок гармоник | ≤ 16 | |
| Тип гармоники | четная, нечетная, все, пользовательская | |
| Амплитуда / Фаза | может задаваться для каждой гармоники | |
| Пользовательская (произвольная) форма | ||
| Количество точек, участвующих в формировании сигнала | 2...1 М точек | |
| Вертикальное разрешение | 14 бит | |
| Время нарастания / спада | <7 нс | |
| Джиттер (скз) | 3 нс | |
| Амплитуда | ||
| Амплитуда (50 Ом) | 1 мВп-п -10 Вп-п (≤ 40 МГц) 1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц) 1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц) 1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц) | |
| Амплитуда (выс. импеданс) | 2 мВп-п -20 Вп-п (≤ 40 МГц) 2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц) 2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц) 2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц) | |
| Вертикальное разрешение | 1 мВп-п или 4 разряда | |
| Точность (1 кГц, синус, DC смещение = 0) | ±(1 %+1 мВп-п) | |
| DC смещение | ||
| Диапазон (DC) | ±5 Впик - амплитуда Впп/2 (50 Ом) ±10 Впик - амплитуда Впп/2 (высокий импеданс) | |
| Погрешность | ±(1% + 1 мВ + амплитуда Впп *0,5%) | |
| Разрешение | 1 мВп-п или 4 разряда | |
| Модуляция | ||
| Тип модуляции | АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн ( ФМн, бинарная ФМн) | |
| AM Модуляция | ||
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) | |
| Источник | Внутренний / Внешний | |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | |
| Коэффициент модуляции | 0% ... 100% | |
| Частота модуляции | 2 мГц ... 100 кГц | |
| ЧМ Модуляция | ||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | |
| Источник | Внутренний / Внешний | |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | |
| Частота модуляции | 2 мГц ... 100 кГц | |
| ФМ Модуляция | ||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | |
| Источник | Внутренний / Внешний | |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | |
| Девиация | 0 ... 180° | |
| Частота модуляции | 2 мГц ... 100 кГц | |
| Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн) | ||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | |
| Источник | Внутренний / Внешний | |
| Форма модулирующего сигнала | меандр (50% скважность) | |
| Частота переключения ЧМн | 2 мГц ... 1 МГц | |
| Фазовая манипуляция (ФМн, бинарная ФМн) | ||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | |
| Источник | Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн) | |
| Форма модулирующего сигнала | меандр (50% скважность) | |
| Частота переключения | 2 мГц ... 1 МГц | |
| Амплитудная манипуляция (АМн, ОМн) | ||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | |
| Источник | Внутренний / Внешний (АМн); Внутренний (ОМн) | |
| Форма модулирующего сигнала | меандр (50% скважность) | |
| Частота переключения | 2 мГц ... 1 МГц | |
| ШИМ модуляция | ||
| Несущая | импульсный | |
| Источник | Внутренний / Внешний | |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | |
| Девиация | 0%... 100% | |
| Частота модуляции | 2 мГц ... 100 кГц | |
| Режим свипирования | ||
| Тип свипирования | по частоте | |
| Интервал свипирования | 1 мс ... 500 с ± 1% | |
| Закон | линейный / логарифмический | |
| Источник запуска | Ручной, внешний, внутренний | |
| Режим пачек импульсов | ||
| Форма | синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) | |
| Период | 10 нс ... 500 с | |
| Количество импульсов | 1 ... 50000 | |
| Источник запуска | внешний | |
| Частотомер | ||
| Частотный диапазон | 100 мГц ... 350 МГц | |
| Разрешение по частоте | 7 разрядов | |
| Измеряемые параметры | частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса | |
| Основные характеристики | ||
| Тип дисплея | Сенсорный, ЖК, 8", 800 х 600 | |
| Интерфейс | USB device, USB host, LAN | |
| Входы / Выходы | Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора | |
| Питание | 100...240 В АС скз, 45...65 Гц | |
| Рабочая температура | 0...40 °C | |
| Габаритные размеры | 340 x 177 x 90 мм | |
| Масса | 2,5 кг | |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов специальной формы AWG-4255 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель USB | 1 |
| 4 | Кабель BNC | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
