Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г3-129М

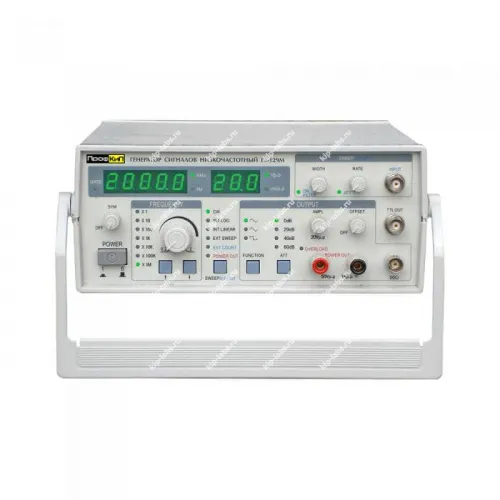

Назначение и принцип: Генератор сигналов низкочастотный ПрофКИП Г3-129М
Устройство Г3-129М предназначено для генерации тестовых и калибровочных низкочастотных сигналов в ходе лабораторных и метрологических работ, при этом реализована возможность точечной установки частоты и уровня выходного сигнала в соответствии с требованиями испытаний; ПрофКИП предлагает эту модель для проверки входных цепей и фильтров.
Серийное производство модели прекращено. Для уточнения наличия запасных частей или подбора заменителя обратитесь к разделу генераторы сигналов.
Функциональные опции
Пользователь при эксплуатации получает возможность задавать основные параметры выходного сигнала, что позволяет выполнять последовательную проверку аппаратуры на практике.
- Настройка частоты и уровня выходного сигнала
- Выбор формы сигнала для испытаний
- Синхронизация с внешними приборами и тестовыми стендами
При калибровке необходимо учитывать дискретность шагов установки параметров. Эта оговорка носит нейтральный характер и служит ориентиром для процедур измерений.
Сферы использования
Модель применяют в лабораториях, сервисных центрах и на производственных участках для проверки и настройки измерительных приборов. При этом прибор рассчитан на повторяющиеся циклы тестирования и контроля.
При эксплуатации возможна интеграция с периферией и системами автоматизации. Данная рекомендация служит общей рамкой и не вводит дополнительных технических характеристик.
Описание генератора сигналов низкочастотного ПрофКИП Г3-129М:
Генератор сигналов низкочастотный ПрофКИП Г3-129М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
Генератор сигналов низкочастотный ПрофКИП Г3-129М обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и др. формы.
Отличительные особенности генератора сигналов ПрофКИП Г3-129М:
- Частотный диапазон от 0 Гц до 2 МГц, 7 поддиапазонов;
- Различные формы сигнала: синусоида, меандр, треугольная форма и др.;
- Импульсная и частотная модуляция;
- Плавно регулируемое смещение постоянной составляющей;
- Защита выхода;
- Встроенный частотомер;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Диапазон частот | 0 Гц … 2 МГц |
| Форма сигналов | синус, меандр, треугольник и т.д. |
| Выходной импеданс | функциональный выход: 50 Ом TTL /CMOS: 600 Ом |
| Амплитуда выходного сигнала (функциональный выход) | 10 Впик-пик (с нагрузкой 50 Ом) 20 Впик-пик ( с нагрузкой 1 МОм) |
| Выходной аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Постоянное смещение | -5 В … +5 В ±10% (50 Ом) -10 В … +10 В ±10% (1 МОм) |
| Симметрия | 10% … 90% |
| Коэффициент искажения | 10 Гц … 100 кГц < 1% |
| Линейность треугольной волны | > 90% |
| Время нарастания и спада прямоугольного сигнала | ≤ 30 нс |
| TTL уровень выходного сигнала | низкий ≤ 0,8 В высокий ≥ 1,8 В |
| CMOS уровень выходного сигнала | 3 Впик-пик … 15 пик-пик регулируемый |
| Режим развертки | линейный /логарифмический VCF |
| Выходная мощность | 10 Вт(передний фронт прямоугольной волны < 1 мкс) (5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом) |
| Диапазон фазовой модуляции (PM) | 0° … 360,0° (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Усилитель | |
| Выходная мощность | 10 Вт, 4 Ом |
| Выходная частота | 20 Гц … 20 кГц |
| Частотомер | |
| Разрядность дисплея | 3-разрядный |
| Диапазон частот | 0,200 Гц … 2000 кГц |
| Выходной импеданс | 500 кОм /30 пФ |
| Временная развертка | 10 МГц |
| Точность | точность временной развертки ± подсчет |
| Аттенюатор | -20 дБ |
| Стабильность | 5 х 10-6 /день |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 230 х 85 х 240 мм |
| Вес | 1,75 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-129М | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
