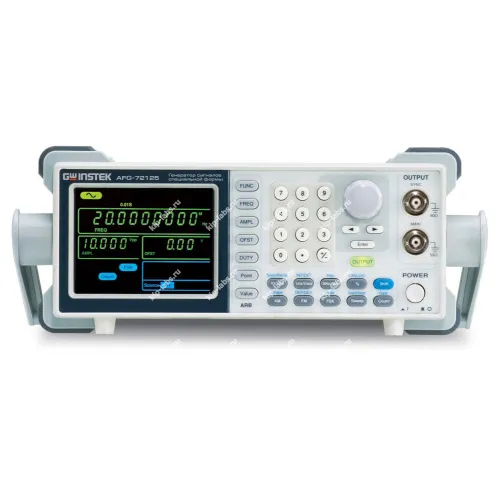

AFG-72125 - Генераторы сигналов специальной формы

Назначение и принцип: AFG-72125 - Генераторы сигналов специальной формы

Устройство используется для выработки стандартных и произвольных форм сигналов в испытательных и лабораторных процедурах. Архитектура DDS обеспечивает стабильность частоты и управляемость выходного сигнала; производитель GW Instek применил цифровые методы синтеза для точного формирования огибающих.

В работе прибор предлагает набор базовых форм и режимов модуляции для настройки тестовых сценариев, при этом для подготовки сложных огибающих предусмотрены программное обеспечение и интерфейс USB. При калибровке следует учитывать дискретность ЦАП. Линейка представлена на странице генераторы сигналов.

Функциональные опции

При эксплуатации прибор формирует синусоидальные, прямоугольные и импульсные сигналы. Доступны также треугольные и пилоподобные формы, что позволяет гибко строить тестовые последовательности и внедрять модуляционные режимы в измерительные стенды.

• Поддержка сигналов произвольной формы (ARB) с возможностью загрузки и редактирования на ПК
• Режимы модуляции: АМ, ФМ, ЧМ и функции ГКЧ (линейная/логарифмическая тамк.) для моделей AFG-72105/AFG-72112/AFG-72125
• Выходы для внешней модуляции и логический выход ТТЛ для синхронизации со сторонним оборудованием

Сферы использования

На практике прибор применяют для отладки и верификации электронных схем, для проверки АЦП/ЦАП и тестирования модулей связи. При эксплуатации он удобен в учебных лабораториях и в составе автоматизированных стендов для проведения повторяемых измерений.

Ключевые технические параметры AFG-72125

• Диапазон частот (синус, прямоуг.): до 5 МГц (AFG-72005/-72105), до 12 МГц (AFG-72012/-72112), до 25 МГц (AFG-72025/-72125)
• Использование прямого цифрового синтеза (DDS)
• Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
• Разрешение по частоте: 0,1 Гц
• Разрядность ЦАП 10 бит (для произвольной формы)
• Частота дискретизации: 20 МГц
• Формирование сигналов произвольной формы (СПФ/ARB)
• Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог. (AFG-72105/-72112/-72125)
• Память формы сигнала: 4000 точек (10 ячеек)
• Трехцветный ЖК-дисплей (графический) с подсветкой
• Выход ТТЛ, вход внешней модуляции
• ПО для формирования сигналов произв. формы
• Интерфейс USB
