AFG-73031 - Генераторы сигналов специальной формы

Кратко о модели: AFG-73031 - Генераторы сигналов специальной формы

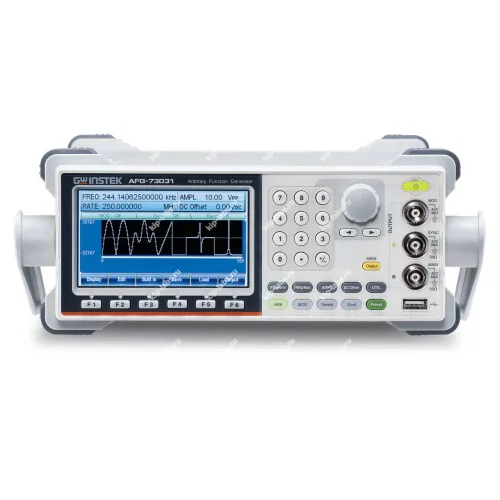

AFG-73031 - генератор специальных форм сигналов, рассчитанный на воспроизведение как стандартных, так и сложных произвольных форм; при этом устройство выпускается компанией GW Instek, что отражает его позиционирование в сегменте измерительной аппаратуры.

Модель относится к классу генераторы сигналов и оснащена цветным графическим TFT-дисплеем диагональю 11 см, за счёт этого управление и визуальный контроль параметров упрощаются. Дискретность и опция автономного редактирования произвольных форм оказываются полезными при выполнении прикладных задач.

Ключевые особенности

Устройство обеспечивает генерацию одного канала, содержит набор встроенных форм и допускает создание произвольных сигналов с помощью 16‑битного ЦАП; частота дискретизации достигает 250 МГц, а длина памяти равна 8 Мточек, в результате чего достигается детальная проработка формы.

AFG-73031 поддерживает несколько режимов модуляции (АМ, ЧМ, ФМ, ШИМ и др.). Предусмотрены режимы свипирования по частоте и амплитуде, а также опции работы с гармониками до 8-й, что расширяет диапазон диагностических и тестовых задач.

Дискретность важна при воспроизводимых измерениях. При этом возможность автономного редактирования произвольных форм снижает зависимость от ПК и упрощает подготовку тестовых последовательностей.

Где применяется

AFG-73031 применяют в лабораторных исследованиях и при разработке и отладке электронных модулей, а также в учебных и сервисных центрах для проверки реакций схем на различные формы сигнала. За счёт способности воспроизводить снятые осциллографом отсчёты прибор подходит для формирования тестовых последовательностей и повышения повторяемости измерений.

Технические характеристики

• Число каналов: 1 (AFG-73021, AFG-73031) или 2 (AFG-73022, AFG-73032 - независимые, изолированные)
• Диапазон частот (синус и меандр): 1 мкГц…20 МГц (AFG-73022, AFG-73021), 1 мкГц…30 МГц (AFG-73032, AFG-73031)
• Разрешение по частоте: 1 мкГц
• Погрешность установки частоты ±1x10-6
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм)
• Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек
• Формирование выходного сигнала с гармониками (до 8-й гарм.)
• Режимы модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst)
• Режим свипирования: частота (ГКЧ) и амплитуда
• Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала)
• Возможность редактирования СПФ без подключения к ПК
• Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032)
• Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.
• Интерфейсы USB (2), LAN, (опция - GPIB)
• Возможность сохранения и загрузки данных с USB-flash
• Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek)
