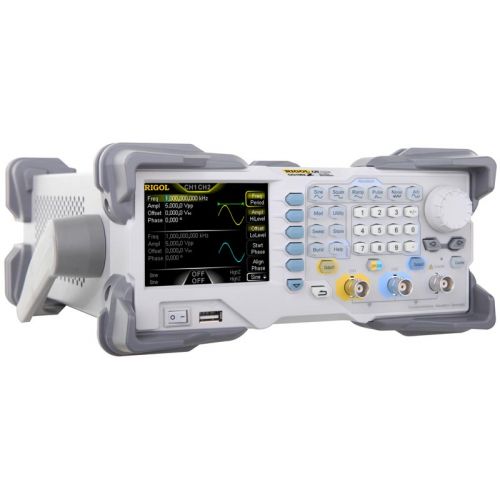

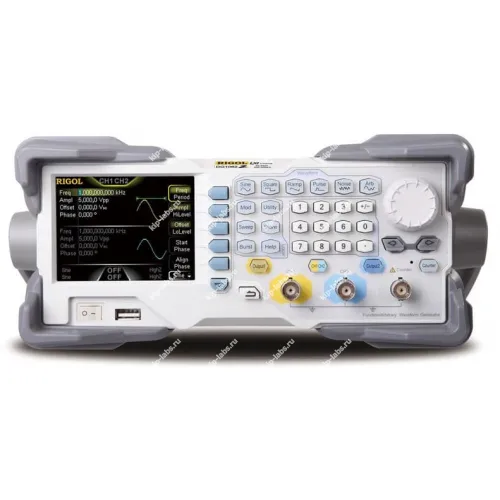

Генератор сигналов произвольной формы RIGOL DG1062Z

Назначение и принцип: Генератор сигналов произвольной формы RIGOL DG1062Z

Аппарат RIGOL DG1062Z предназначен для формирования и воспроизведения как типовых, так и нестандартных электрических форм в лабораторных и прикладных проверках; при этом устройство может быть встроено в тестовые стенды и комплексные решения производителя RIGOL.

Модель применяется для генерации аналоговых и цифровых сигналов с заданными параметрами и высокой степенью точности. В работе прибор поддерживает различные режимы модуляции и пакеты импульсов, что позволяет адаптировать его под специфические сценарии испытаний; дополнительно его часто используют совместно с приборами из линейки генераторы сигналов.

Функциональные опции

Серия DG1000Z обеспечивает сохранение до 160 произвольных форм сигнала с разрешающей способностью 1 мкГц, а встроенный 14‑ти битный АЦП работает с частотой дискретизации 200 Мвыб/сек; при этом глубина записи в стандартной комплектации достигает до 8 миллионов точек и может быть увеличена до 16 миллионов точек при установке опции Arb16M-DG1000Z.

Кроме набора предустановленных форм, прибор поддерживает модуляции AM, FM, PM, ASK, FSK, PSK и PWM, обеспечивает генерацию пакетов импульсов, выполнение свипирования по частоте и синтез гармоник до 8-го порядка. В моделях DG1032Z реализована возможность суммирования сигналов первого и второго каналов, что расширяет варианты тестирования.

В DG1032Z и DG1062Z применена точечная технология формирования произвольных форм SiFi, что улучшает восстановление формы и уменьшает артефакты дискретизации; тем самым достигается джиттер уровня до 100 пс.

Каждый прибор оснащён встроенным 7‑ми разрядным частотомером с автоматическим и ручным выбором диапазона до 200 МГц; доступны измерения частоты, периода, длительностей положительных и отрицательных импульсов, а также коэффициента заполнения.

На задней панели предусмотрены интерфейсы USB device, USB host и LAN (поддержка LXI класс C), а также входы/выходы для синхронизации, тактирования и внешней модуляции, что облегчает интеграцию в автоматизированные комплексы.

При эксплуатации уместно учитывать дискретность выходных форм и особенности самокалибровки, чтобы корректно интерпретировать полученные результаты.

Сферы использования

На практике DG1062Z используют в лабораторных исследованиях, на производственных стендах и при отладке электронных модулей; прибор подходит для проверки приёмопередающих узлов, цифровых интерфейсов и других элементов электроники. В работе его нередко объединяют с другими измерительными приборами для проведения согласованных тестов.

При калибровке и наладке схем устройство служит источником контролируемых тестовых сигналов, что упрощает воспроизведение условий испытаний и документирование процедур.

Ключевые дополнительные параметры, указанные для RIGOL DG1032Z:

• точность установки составляет всего ± 1 ppm;
• уровень собственных шумов не более -125 dBc/Hz на отстройке 10 кГц (такого показателя нет ни у одного из аналогов в бюджетном классе приборов);
• гармонические искажения - не более - 65 dBc.

Описание генератора сигналов произвольной формы RIGOL DG1062Z

RIGOL DG1062Z - цифровой генератор произвольных форм сигнала бюджетного ценового класса с верхней границей рабочей полосы 60 МГц. Прибор внесён в Госреестр СИ РФ под № 5601.

Генератор оснащён двумя полнофункциональными и идентичными выходными каналами, которые можно использовать как независимые генераторы; параметры каждого канала и форма выходного сигнала отображаются одновременно на дисплее устройства.

В основе конструкции применён метод прямого цифрового синтеза (DDS), что обеспечивает стабильность, точность и чистоту выходного сигнала с низким уровнем искажений, характерных для более дорогих моделей.

При эксплуатации серий DG1000Z пользователю становятся доступны дополнительные функции: генерация шума, импульсный генератор, генератор гармоник, аналоговые и цифровые модуляции, а также встроенный частотомер.

Технические характеристики генераторов сигналов произвольной формы RIGOL DG1032Z и RIGOL DG 1062Z:
