FCA3103 Частотомер

Назначение и принцип: FCA3103 Частотомер

Прибор FCA3103 применяется для измерения частоты сигналов в лабораторных экспериментах и при стендовых проверках, при этом устройство от Tektronix спроектировано для стабильной фиксации входных импульсов, что позволяет проводить последовательные замеры без частой перенастройки аппаратуры.

Оператор подключает входной сигнал к соответствующему входному разъёму и выбирает требуемый режим измерения; показания отображаются на интерфейсе прибора. При необходимости результаты сохраняют для последующего анализа.

При эксплуатации следует учитывать дискретность каналов и наличие интерфейсов связи, например RS-232C. Это упрощает интеграцию прибора в автоматизированные измерительные стенды и системы сбора данных.

Функциональные опции

На практике FCA3103 реализует стандартный набор измерительных режимов и базовой обработки входного сигнала, что позволяет адаптировать процедуру под различные контрольные задачи.

• Измерение частоты в широком диапазоне сигналов
• Настраиваемые временные усреднения и фильтрация результатов
• Возможность хранения и передачи данных для последующего анализа

При калибровке рекомендуется придерживаться установленных регламентов и сверять эталонные значения, что улучшает повторяемость и воспроизводимость измерений.

Сферы использования

В работе прибор применяют для проверки генераторов, оценки частотных характеристик модулей связи и при отладке электронных устройств; устройство классифицируется как частотомер, поэтому оно уместно и в лабораторных условиях, и на сборочных/стендовых комплексах.

При эксплуатации в производственной среде целесообразно предусмотреть подключение к системам сбора данных для автоматизации контрольных процедур и упрощения отчётности.

Комплектация частотомера FCA3103

• Частотомер FCA3103
• Кабель питания
• Краткое руководство по эксплуатации
• Диск CD: Руководство пользователя, руководство программиста, пробная версия ПО TimeView
• Диск CD: базовая версия ПО LabVIEW SignalExpress

Описание частотомера FCA3103

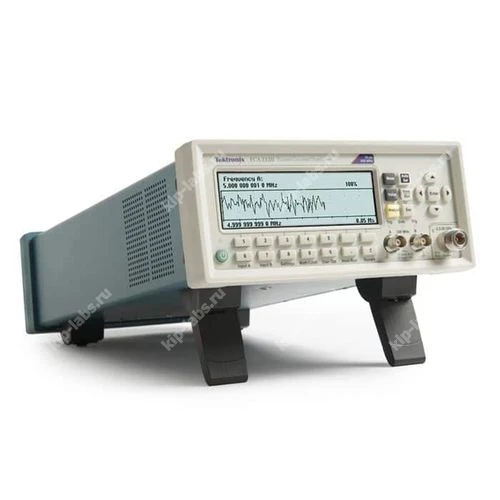

Частотомер Tektronix FCA3103 объединяет функции частотомера и таймера в одном универсальном приборе. Благодаря высокой разрешающей способности он способен регистрировать очень мелкие изменения частоты и временных интервалов.

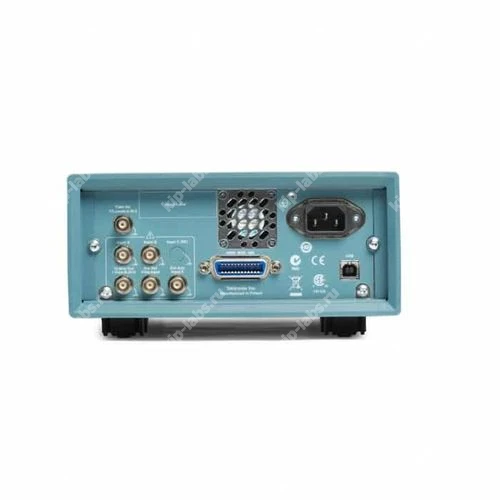

Для корректного измерения отклонений прибор использует методику нулевого мертвого времени и обеспечивает непрерывную отметку времени событий запуска; эта возможность важна при механических и медицинских измерениях, где требуется фиксировать каждый цикл отдельно. Серия FCA3103 реализует указанную функциональность через интерфейсы USB / GPIB с необработанной функцией отметки времени.

С помощью фирменного графического отображения серии FCA можно одновременно оценивать несколько параметров одного и того же сигнала из одного тестового соединения. Это упрощает выявление дрейфа, кратковременных переходных процессов и оценки стабильности за счёт просмотра трендов в реальном времени, гистограмм и статистических сводок измерений.

Отличительные особенности частотомера FCA3103

• Регистрация незначительных изменений частоты благодаря лучшему в отрасли разрешению по частоте.
• Точная регистрация сигнала благодаря высочайшему разрешению при одиночном запуске.
• Отображение на одном экране результатов измерений одновременно с основными показаниями частоты, времени или фазы для быстрой оценки характеристик тестируемого устройства.
• Обобщенные графики измерений и графическое обозначение дрейфа и периодически возникающих событий.
• Обнаружение проблем стабильности или шума при просмотре результатов в виде гистограмм.и M-PHY
• Измерение и анализ частотных, временных и фазовых характеристик сигнала в процессе разработки, производства и в полевых условиях.

Теxнические xарактеристики частотомера FCA3103
