Хит
- Производитель: Tektronix
- Код товара: 13345
- Доступность: В наличии
-
814412₽
- С учетом НДС 814412₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: FCA3020

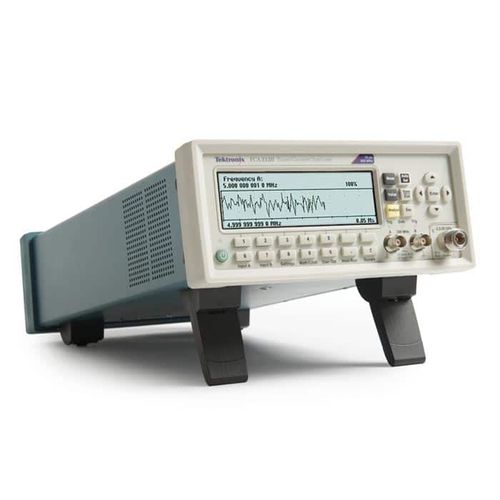

Описание частотомера FCA3020
Частотомер Tektronix FCA3020 сочетает функции частотомера и таймера в одном многофункциональном приборе. Обладая беспрецедентной разрешающей способностью, он позволяет обнаруживать очень малые изменения частоты и времени.
Для обеспечения правильных измерений отклонения осциллограф предлагает методику измерения нулевого мертвого времени и непрерывную отметку времени событий запуска. Эта особенность жизненно важна для механических и медицинских измерений, где каждый отдельный цикл должен быть измерен. Серия FCA3020 предлагает эту функциональность через интерфейсы USB / GPIB с необработанной функцией отметки времени.

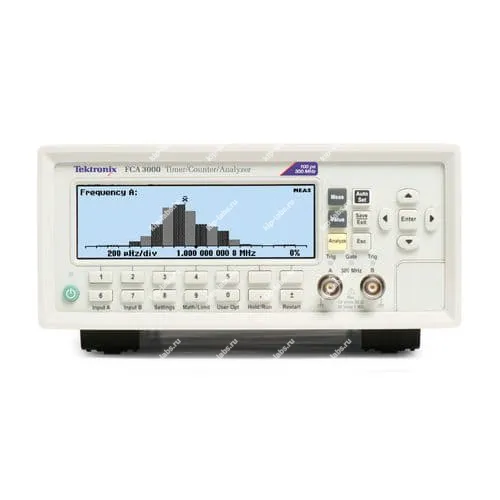

С уникальным дисплеем серии FCA вы можете измерять несколько параметров одного и того же сигнала из одного тестового соединения. Чтобы выявить проблемы качества сигнала, такие как дрейф, кратковременные переходные процессы и стабильность, вы можете просматривать данные в виде графика трендов в реальном времени или гистограммы в графическом режиме отображения серии FCA или использовать статистику измерений для отслеживания изменений параметров сигнала. через некоторое время.
Отличительные особенности частотомера FCA3020
- Регистрация незначительных изменений частоты благодаря лучшему в отрасли разрешению по частоте.
- Точная регистрация сигнала благодаря высочайшему разрешению при одиночном запуске.
- Отображение на одном экране результатов измерений одновременно с основными показаниями частоты, времени или фазы для быстрой оценки характеристик тестируемого устройства.
- Обобщенные графики измерений и графическое обозначение дрейфа и периодически возникающих событий.
- Обнаружение проблем стабильности или шума при просмотре результатов в виде гистограмм.и M-PHY
- Измерение и анализ частотных, временных и фазовых характеристик сигнала в процессе разработки, производства и в полевых условиях.
Теxнические xарактеристики частотомера FCA3020
| Параметр | Значения |
|---|---|
| Режим | Нормальный, с подтверждением приема |
| Частотный диапазон: Вход А, В | 0,001 Гц...20000 МГц |
| Разрешение | 12 цифр за период измерения 1с (норма) |
| Дополнительные параметры | Vmax, Vmin, Vp-p |
| Измерение периода | |
| Режим | Одиночный, усреднение |
| Диапазон: Вход А, В | 3,3 нс...1000 с (одиночный, усреднение) |
| Разрешение | 100 пс (одиночный), 12 разрядов/с (среднее) |
| Дополнительные параметры | Vmax, Vmin, Vp-p |
| Входы A и B | |
| Диапазон частот | DC: 0...300 МГц AC: 10 Гц...300 МГц |
| Импеданс | 1 МОм/20 пФ или 50 Ом (КСВН<2:1) |
| Запуск | положительный или отрицательный фронт |
| Максимальная рассинхронизация канала | 500 пс |
| Чувствительность | 15 мВ (DC...200 МГц) 25 мВ (200...300 МГц) |
| Ослабление | х1, х10 |
| Динамический диапазон | 30 мВп-п...10 Вп-п в диапазоне ±5 В |
| Уровень срабатывания (показания на дисплее) | Разрешение: 3 мВ Неопределенность (х1): ±(15 мВ+1% уровня срабатывания) В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта) |
| Автоматический режим гистерезиса | Время: минимальный период гистерезиса (коррекция на гистерезис) Частота: 1/3 амплитуды входного сигнала |
| Аналоговый ФНЧ | Номинал 100 кГц, RC-типа |
| Цифровой ФНЧ | Частота среза 1 Гц ... 50 МГц |
| Максимальное неразрушающее напряжение | 1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц 50 Ом: 12 Вскз |
| Тип разъема | BNC |

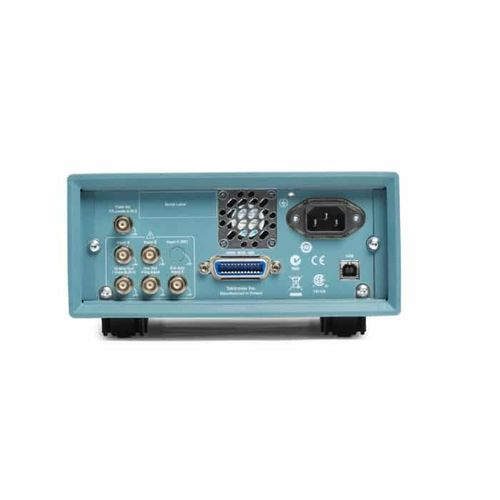

| Входы и выходы на задней панели | |
| Вход блокировки (блокировка/разблокировка) всех функций измерений | Импеданс: примерно 1 кОм Диапазон частот: 0...80 МГц |
| Дополнительные функции | |
| Задержка срабатывания | |
| Диапазон задержки | 20 нс...2 с |
| Разрешение | 10 нс |
| Внешнее управление пуском и остановом | |
| Режим | Пуск, Останов, Управление пуском и остановом |
| Входные каналы | A, B или E (на задней панели) |
| Макс.частота следования управляющего сигнала | Канал A, B: 160 МГц Канал E: 80 МГц |
| Общие характеристики | |
| Напряжение питания | 90...265 В, 45...440 Гц |
| Потребляемая мощность | < 40 Вт |
| Рабочая температура | 0 С ... 50 С |
| Влажность | 5...95% (10...30 С) 5...75% (30...40 С) 5...45% (40...50 С) |
| Габаритные размеры (В х Ш х Г) | 90х210х395 мм |
| Масса | 2,7 кг (нетто) 3,5 кг (брутто) |
Комплектация частотомера FCA3020
- Частотомер FCA3020
- Кабель питания
- Краткое руководство по эксплуатации
- Диск CD: Руководство пользователя, руководство программиста, пробная версия ПО TimeView
- Диск CD: базовая версия ПО LabVIEW SignalExpress
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 51532-12 |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
