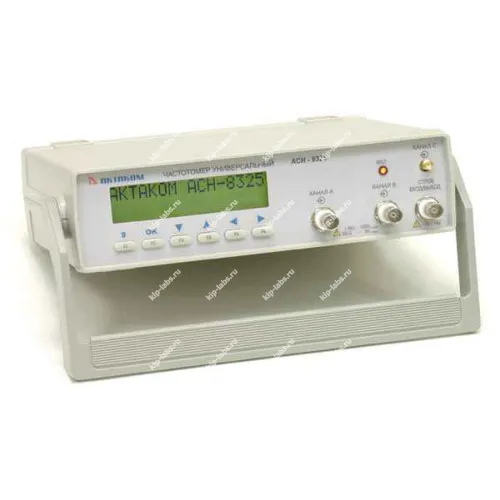

АСН-8325 Частотомер

Описание модели: АСН-8325 Частотомер

АСН-8325 - частотомер для измерения частоты периодических сигналов различной природы. Прибор рассчитан на эксплуатацию в лабораторных и сервисных условиях; производитель - Актаком.

Аппарат допускает интеграцию в стандартные измерительные комплексы и обмен данными с внешними системами, что облегчает применение в составе автоматизированных установок. частотомеры этой номенклатуры используют для контроля и поверки частоты в различных задачах.

Преимущества

Прибор обеспечивает точные измерения. При этом удобный интерфейс снижает сложность выполнения измерительных процедур.

• Компактный корпус
• Простой и понятный интерфейс управления
• Возможность интеграции с внешними измерительными стендами

Область применения

АСН-8325 применяют для поверки и калибровки генераторов и синтезаторов. Также его используют при наладке и сертификации радиоэлектронной аппаратуры.

Кроме того, прибор поддерживает режимы дискретной настройки и опции самокалибровки, что упрощает его адаптацию под конкретный стенд; функции дискретной настройки и самокалибровки уместны при интеграции в автоматизированные системы.

Дополнительная комплектация АСН-8325

• АТН-0702, сетевой адаптер
• АСН-0801, ВЧ канал - вход С для частотомеров АСН-832х для работы в полосе до 8 ГГц

Описание комплекта частотомера АСН-8325.

Универсальный частотомер АСН-8325, предназначен для измерения частоты, периода, длительности импульса и скважности сигнала. Прибор обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейса USB / LAN позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений. Старшие модели обеспечивают оценку мощности входного сигнала.

Портативный частотомер АСН-8325: измерение частоты по входам А и В 0,1 Гц ... 120 МГц, по входу С (опция) 1 МГц ... 8 ГГц; диапазон длительностей импульсов 10 нс ... 10 с; входной импеданс 1 МОм 20 пФ, 50 Ом; интерфейс связи с ПК USB 1.1 / LAN; питание + 5,5 ... 6 В / 220 В; габаритные размеры 260х210х70 мм; масса не более 2 кг.

Отличительные особенности портативного частотомера АСН-8325:

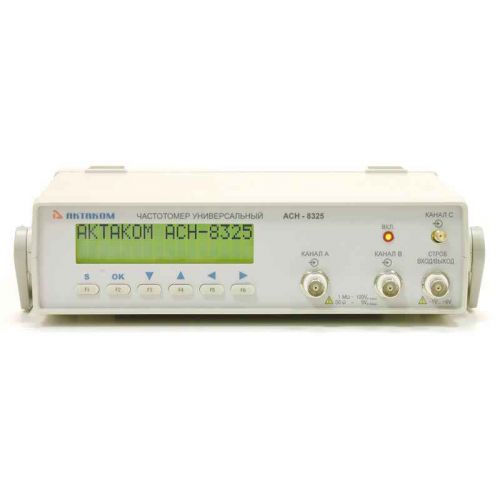

• Буквенно-цифровой дисплей;
• Графическое отображение уровня мощности входного сигнала;
• Измерение частоты по входам А, B, С (опция);
• Измерение периода по входам А, B;
• Измерение уровня сигнала по входам А, B, С (опция);
• Измерение длительности импульсов по входам А и В;
• Измерение скважности импульсов по входам А и В;
• Измерение скорости вращения;
• Измерение интервала между импульсами по каналу А и каналу B;
• Измерение длительности импульса , в том числе с накоплением статистики (размер выборки устанавливается пользователем);
• Статистическая обработка результатов измерений (усреднение, медиана, девиация, среднеквадратическое, RMS), фиксация минимального, максимального и среднего значений;
• Математические функции для сигналов одного или двух каналов (что позволяет производить измерения параметров: скорость, давление или температура, индицируемых непосредственно в тех единицах, которые необходимы);
• Одновременный вывод двух показаний измерения;
• Удержание показаний;
• Режим относительных измерений (измеряется отклонение текущей частоты от начальной);
• Режим часов и секундомера;
• Внешняя синхронизация;
• Внешнее тактирование;
• Управляемый уровень переключения входных формирователей каналов А и В;
• Выход опорного генератора 5 МГц;
• Работа прибора в комплексе с компьютером со связью по USB;
• Удаленное управление и сбор данных с помощью специального программного обеспечения;

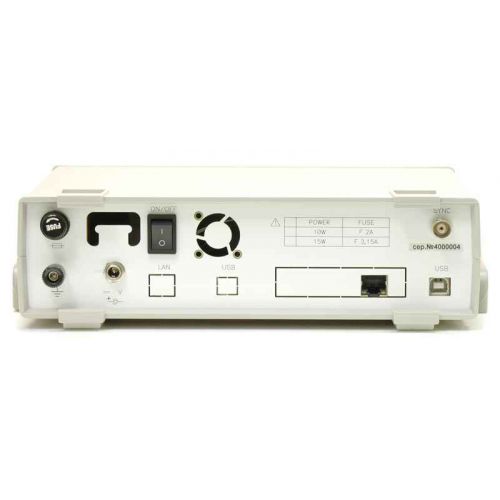

• Интерфейс связи с ПК (опция) USB 1.1 / LAN.

Технические характеристики портативного частотомера АСН-8325:

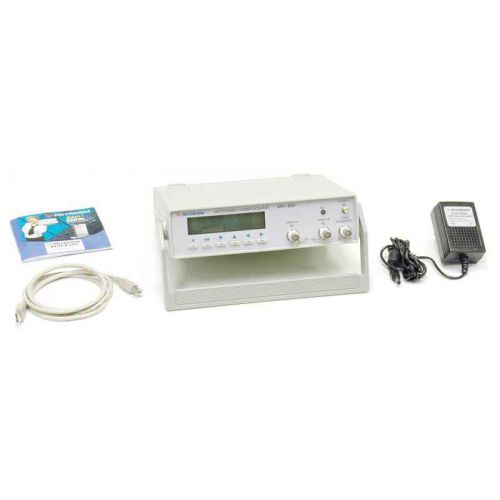

Комплект поставки АСН-8325
