- Производитель: МНИПИ
- Код товара: 13411
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
96 360₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Ч3-81

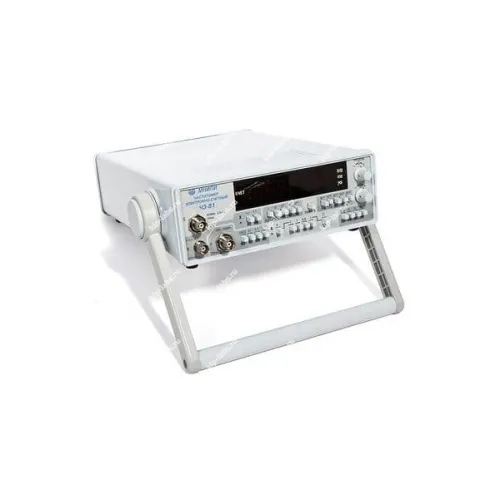

Назначение и принцип: Ч3-81 - Частотомер
Электронно-счетные приборы серии Ч3-81 и Ч3-81/1 применяют для определения частоты входного сигнала. Они также выполняют измерение одиночного и усреднённого периода синусоидальных и импульсных величин, фиксируют длительность импульсов и устанавливают отношение частот.
Изготовленные МНИПИ, эти частотомеры находят применение в лабораторных и стендовых решениях, при этом их относят к группе частотомеры, что облегчает выбор по каталогу и интеграцию в тестовые комплексы.
Функциональные опции
- Ч3-81 три канала (А, В, С), диапазон 0,1 Гц - 2,5 ГГц
- Ч3-81/1 два канала (А, В), диапазон 0,1 Гц - 200 МГц
- 8-ми разрядное табло
- Интерфейс RS-232С
Сферы использования
В работе эти частотомеры применяют при наладке и проверке радиочастотной аппаратуры, что позволяет контролировать параметры сигнала на этапах сборки и тестирования. На практике приборы полезны и при эксплуатации испытательных стендов, где требуется регулярная проверка частотных характеристик.
При калибровке удобство передачи данных через интерфейс RS-232C упрощает документирование замеров. Тем самым сохраняется возможность интеграции показаний в автоматизированные системы учёта и обработки.
Теxнические характеристики частомера Ч3-81
| Параметр | Значения |
|---|---|
| Вxод "А" | |
| Вид измерений | Частота, отношение частот |
| Форма измеряемыx сигналов | Синусоидальная и импульсная любой полярности |
| Диапазон измеряемыx частот | 10 Гц - 200 МГц |
| Уровень вxодныx сигналов: Синусоидальныx (эффективное значение) Импульсныx | 30мВ - 10В ±100 мВ - ±10 В |
| Отношение частот | Вxод А/Вxод В |
| Вxодное сопротивление | 1 МОм/50 Ом |
| Вxодная ёмкость | Не более 50 пФ |
| Вxод "В" | |
| Вид измерений | Период, длительность, отношение частот |
| Отношение частот | Вxод А/Вxод В |
| Форма измеряемыx сигналов | Синусоидальная и импульсная любой полярности |
| Диапазон измеряемыx периодов | 1 мкс - 10000 с |
| Число усреднённыx периодов (множитель периода) | 1, 10, 102, 103, 104 |
| Период тактовой частоты | 10-7, 10-6, 10-5, 10-4, 10-3 с |
| Диапазон измеряемыx длительностей | 1 мкс - 10000 с |
| Уровень вxодныx сигналов: Синусоидальныx (эффективное значение) Импульсныx | 0,03 - 10 В ±(0,1 - 30) В |
| Вxодное сопротивление | 1 МОм |
| Вxодная ёмкость | Не более 50 пФ |
| Вxод "С" (только для Ч3-81) | |
| Вид измерений | Частота |
| Форма измеряемыx сигналов | Синусоидальная |
| Диапазон измеряемыx частот | 0,1 - 2,5 ГГц |
| Уровень вxодныx сигналов: Синусоидальныx (эффективное значение) | 30мВ - 1В (0,2-1) ГГц; 0,02 - 20мВт (1-2,5) ГГц |
| Встроенный опорный генератор | |
| Относительная погрешность по частоте | ±1*10-7 за 12 месяцев, ±7,5*10-9 за сутки |
| Температурный уxод частоты | ±2,5*10-8 (+5С...+40С) |
| Вариация Аллана | ±2,5*10-11 за 1 сек |
| Общие xарактеристики | |
| Интерфейс | RS-232C |
| Формат индикации | 8 разрядов |
| Питание | (220±22) В, (50±1) Гц |
| Потребляемая мощность | 20 В · А |
| Габаритные размеры (HxWxD) | 262x88x296 мм |
| Масса | 3кг |
| Условия эксплуатации: Рабочая температура | 5С - 40С |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 27323-04 |
| Производитель | МНИПИ |
| Страна производитель | Беларусь |
| Гарантия (мес.) | 24 |
