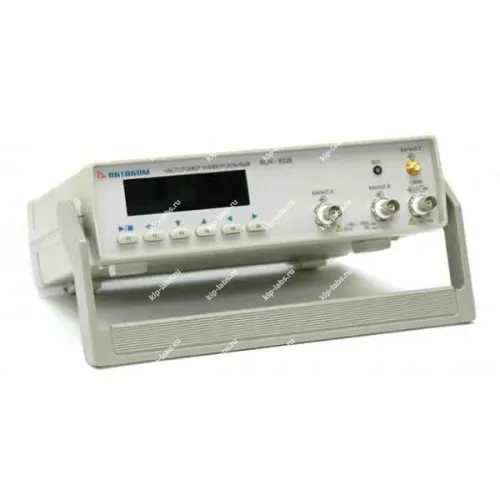

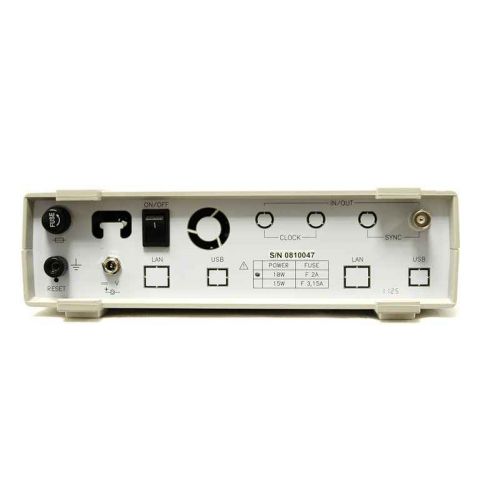

АСН-8324 Частотомер

Назначение и принцип: АСН-8324 Частотомер

Устройство служит для контроля частоты электрических и радиочастотных сигналов в лабораторных и производственных условиях, при этом модель выпускает Актаком, а описание прибора представлено среди частотомеров.

Принцип работы базируется на подсчёте колебаний входного сигнала относительно внутреннего опорного генератора. В результате на дисплее отображается цифровое значение измеряемой частоты.

Сетевой адаптер в стандартном комплекте отсутствует. Для питания и включения требуется приобрести адаптер АТН-0702.

Функциональные опции

Прибор обеспечивает режимы непрерывного и одиночного счёта, а также передачу измеренных данных для их дальнейшей обработки и архивации, что позволяет интегрировать частотомер в автоматизированные технологические стенды.

При калибровке уместна дискретность отсчётов; для обмена информацией обычно применяют стандартные интерфейсы, что позволяет организовать удалённое управление и сбор данных.

Сферы использования

На практике прибор используют для наладки и проверки радиочастотных узлов, при этом востребован он в ремонтных лабораториях, на опытно‑конструкторских стендах и при серийном контроле изделий.

При эксплуатации возможна интеграция в измерительные комплексы с дистанционным доступом, что расширяет варианты его применения в местах с ограниченным доступом персонала.

Дополнительная комплектация АСН-8324

• АСЕ-1008, интерфейсный модуль для связи с ПК по USB
• АТН-0702, сетевой адаптер
• АСЕ-1072, модуль интерфейсный встраиваемый USB/LAN
• АСН-0801, ВЧ канал - вход С для частотомеров АСН-832х для работы в полосе до 8 ГГц

Краткая характеристика АСН-8324

Универсальный частотомер Актаком АСН-8324 представляет собой прибор серии российских десятиразрядных частотомеров с графическим OLED‑дисплеем. Прибор предназначен для измерения частоты, периода, длительности импульса и скважности сигнала; кроме того, он включает встроенный счётчик импульсов.

Частотомер обеспечивает выполнение математических операций над измеренными величинами и статистическую обработку результатов, что расширяет возможности анализа; наличие интерфейсов USB и LAN (опционально) даёт возможность удалённого управления и интеграции с персональным компьютером для обработки и архивирования данных.

Особенности частотомера АСН-8324:

• измерение частоты по каналам А, B, С (опция);
• измерение периода по каналам А, B;
• измерение длительности импульсов по каналам А и В;
• измерение скважности импульсов (коэффициента заполнения) по каналам А и В;
• измерение разности фаз по каналам А и B;
• счетчик импульсов по каналам А и B;
• измерение скорости вращения;
• статистическая обработка результатов измерений: определение среднего, минимального, максимального, относительного значений, девиации, СКО, СКЗ;
• математические функции для сигналов одного или двух каналов: сумма А+В, разность А-В, отношение А/В, добавление постоянной составляющей, умножение на константу, деление на константу;
• удержание показаний;
• автонастройка уровня сигнала;
• режим относительных измерений;
• отключаемый фильтр низких частот;
• одновременный вывод нескольких показаний измерения;
• возможность графического отображения информации;
• режим часов;
• внешняя и внутренняя синхронизация;
• синхронизация по положительному или отрицательному импульсу запуска;
• внешнее и внутреннее тактирование;
• автокалибровка;
• функция самотестирования;
• звуковые эффекты;
• работа прибора в комплексе с компьютером со связью по USB 1.1 и LAN (опция);
• режим тревоги по условию (только в режиме работы с программным обеспечением);
• удаленное управление и сбор данных с помощью специального программного обеспечения (опция).

Технические параметры частотомера АСН-8324:

• графический цифровой OLED дисплей;
• 2 основных канала измерения (А и В) + ВЧ канал С (опция);
• диапазон входных частот по каналам А и В: 0,1 Гц...200 МГц;
• диапазон входных частот по каналу С (опция): 200 МГц...8 ГГц;
• диапазон входных напряжений по входам А и В: 0,025...25 В (0,1 Гц … 50 МГц), от 0,3 В (50 МГц … 200 МГц);
• относительная погрешность частоты опорного генератора: 10–8;
• максимальная разрядность индикатора: 10 разрядов;
• измерение длительности импульсов: 10 нс...10 с;
• входной импеданс по каналам А и В: 1 МОм || 25 пФ, 50 Ом , по каналу С: 50 Ом;
• вид связи по каналам А и В: AC, DC; по каналу С: AC;
• время измерения : 10 сек / 1 сек / 0,1 сек;
• питание: сетевой адаптер АТН-0503 +5,5 В / 2 А (поставляется опционально);
• интерфейс связи с ПК (опция): USB 1.1, LAN;
• габаритные размеры: 260 х 210 х 70 мм;
• масса, не более: 1,5 кг.

Программное обеспечение частотомера АСН-8324:

Пакет АСН-832X SW обеспечивает полнофункциональное дистанционное управление частотомером по интерфейсам USB и LAN, при этом программное обеспечение воспроизводит все измерительные, математические и статистические операции, доступные в локальном режиме, и делает их более наглядными при обработке статистики.

Кроме функций, доступных при локальном управлении, в ПО реализованы дополнительные инструменты, которые отсутствуют при прямой работе с панелью прибора; среди таких возможностей - курсорные измерения и настройка режима тревоги по условию.

При включении режима тревоги по условию программное обеспечение отслеживает, чтобы текущее значение частоты не выходило за заданные границы; в случае нарушения порогов срабатывает сигнализация.

В составе ПО имеется построение трендов (режим самописца), что позволяет наблюдать изменение измеряемой частоты во времени без постоянного участия оператора. Данные можно сохранять в файл для последующей загрузки, просмотра и дополнительной обработки.

Частотомер поддерживает дистанционное управление не только по USB 1.1, но и через Ethernet с использованием LAN‑интерфейса, что расширяет варианты применения прибора в удалённых или труднодоступных местах.
