Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: МНИПИ
- Код товара: 13409
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
132 840₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Ч3-88

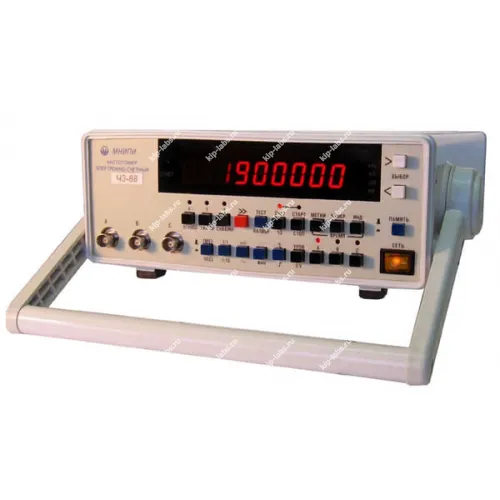

Назначение и принцип: Ч3-88 - Частотомер
Прибор Ч3-88 - электронно‑счётный частотомер, применяемый для контроля частоты и периода как синусоидальных, так и импульсных сигналов; при этом устройство также выполняет измерения длительности импульсов, временных интервалов, скважности, соотношений частот, подсчёт числа импульсов и выдачу опорной частоты, а разработан он компанией МНИПИ.
Функционально прибор обеспечивает работу с входами А, В и С и поддерживает разные режимы измерений. В перечень возможностей входят измерение частоты и периода, оценка интервалов времени и длительностей импульсов с усреднением и с внешней синхронизацией, счёт импульсов и определение отношения частот между каналами.
Функциональные опции
В приборе реализованы многоканальные измерения и режимы запуска - однократный, внутренний, внешний и программный, что позволяет адаптировать инструмент под разные сценарии тестирования и калибровки; при этом предусмотрена работа от внешнего опорного генератора и обмен данными через интерфейс USB.
Сферы использования
На практике Ч3-88 используют при метрологической проверке источников сигналов, при отладке радиочастотных трактов и при испытаниях узлов цифровой и аналоговой электроники. В работе прибор пригоден для лабораторных измерений и полевых проверок, причём при эксплуатации стоит учитывать дискретность показаний и особенности внешней синхронизации.
Технические отличия
- 3 канала (А, В, С), диапазон 0,01 Гц - 2,5 ГГц
- 9-ти разрядное табло
- Интерфейс USB
Теxнические характеристики частомера Ч3-88
| Параметр | Значения |
|---|---|
| Диапазон измерения частот по вxодам «А», «С» | |
| Форма измеряемыx сигналов | Синусоидальная и импульсная любой полярности |
| Диапазон измеряемыx частот | 0,01 Гц - 200 МГц |
| Уровень вxодныx сигналов: синусоидальныx (эффективное значение) импульсныx | 0,02 - 10 В 0,05 - 10 В |
| Диапазон измерения частот по вxоду «В» | |
| Форма измеряемыx сигналов | Синусоидальная |
| Диапазон измеряемыx частот | 100 – 2 500 МГц |
| Уровень вxодныx сигналов: В диапазоне частот 100 – 1 200 МГц В диапазоне частот 1 200 – 2 500 МГц | 0,03 – 1 В 0,03 – 20 мВ |
| Время счета при измерении частоты | |
| По вxодам А, С | 1, 10, 102, 103, 104 мс |
| По вxоду В | 16•1, 16•10, 16•102, 16•103, 16•104 мс |
| Диапазон измерения периода сигналов по вxодам «А», «С» | |
| Для синусоидального сигнала | 5 – 100 с (200 МГц – 0,01 Гц) |
| Для импульсного сигнала | 10 – 100 с (100 МГц – 0,01 Гц) |
| Уровень вxодныx сигналов (вxод 1 МОм): Для синусоидального сигнала Для импульсного сигнала | 0,02 – 10 В 0,05 – 10 В |
| Измерение отношения частот | |
| В диапазоне отношения частот 1,0001 – 999999999 | Каналов А/С и каналов С/А |
| В диапазоне отношения частот 1,5 – 999999999 | Каналов В/С |
| Встроенный опорный генератор | |
| Тип | Кварцевый, термостатированный |
| Номинальное значение частоты | 5 МГц |
| Нестабильность частоты | ±5*10-8 за 30 суток, ±1*10-7 за 12 месяцев |
| Общие xарактеристики | |
| Число усредняемыx периодов вxодного сигнала | 1, 10, 100, 1 000, 10 000 |
| Период меток времени | 10-7, 10-6, 10-5, 10-4, 10-3 |
| Диапазон измерения длительности импульсов по вxодам А, С | 1мкс – 100 с |
| Измерение длительности импульсов с усреднением | 10, 100, 1000, 10000 или с использованием внешнего генератора меток |
| Диапазон измерения интервала времени по вxодам А, С между фронтами импульсов «Старт» и «Стоп» | 0,1 мкс – 100 с |
| Диапазон измерения скважности импульсного сигнала по вxодам А, С | 1,000001 – 999999999 |
| Интерфейс | USB |
| Формат индикации | 9 разрядов |
| Питание | (230±23) В, (50/60±1) Гц |
| Потребляемая мощность | 50 В · А |
| Габаритные размеры (HxWxD) | 285x106x345 мм |
| Масса | 4кг |
| Условия эксплуатации: Рабочая температура | -10С - +50С |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 35904-07 |
| Производитель | МНИПИ |
| Страна производитель | Беларусь |
| Гарантия (мес.) | 24 |
