Твердомер портативный комбинированный МЕТ-УДА

Описание модели: Твердомер портативный комбинированный МЕТ-УДА

Прибор сочетает в себе метод ультразвукового контактного импеданса (UCI) и метод отскока (Лейба), что позволяет выполнять контроль игровых и промышленных металлических изделий различного назначения. Аппарат производится компанией MET, и он относится к классу твердомеры.

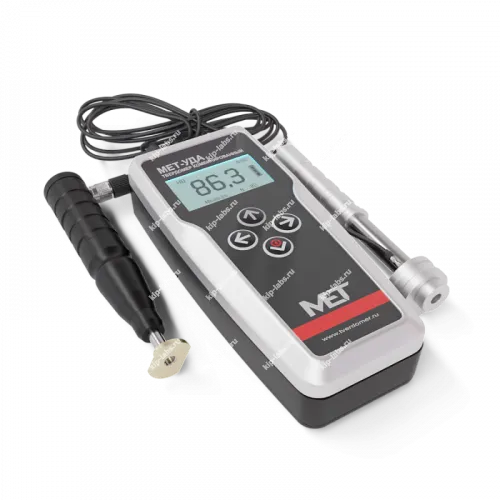

В устройстве предусмотрены два сменных датчика: ультразвуковой У1 и динамический Д1. Это даёт возможность выбирать оптимальный метод измерения в зависимости от геометрии и свойств объекта.

Ограничений по массе, конфигурации, структуре или степени механической и термической обработки нет, при этом аппарат применим для изделий с различной обработкой поверхности и конструктивными особенностями.

Прибор позволяет оценивать изменение твёрдости закалённого слоя по глубине изделия и учитывать влияние поверхностных напряжений; это даёт дополнительную информацию при анализе прочностных характеристик.

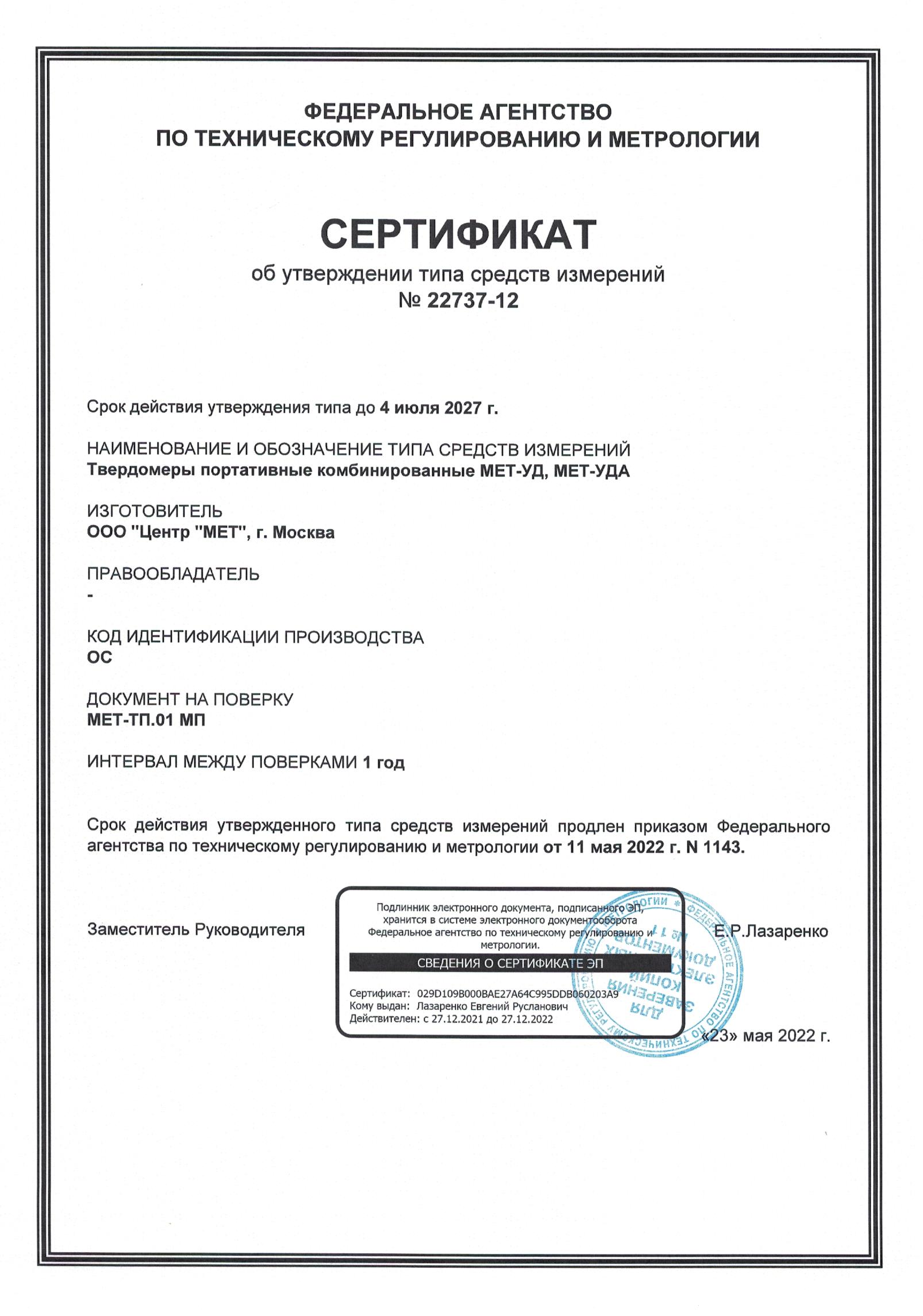

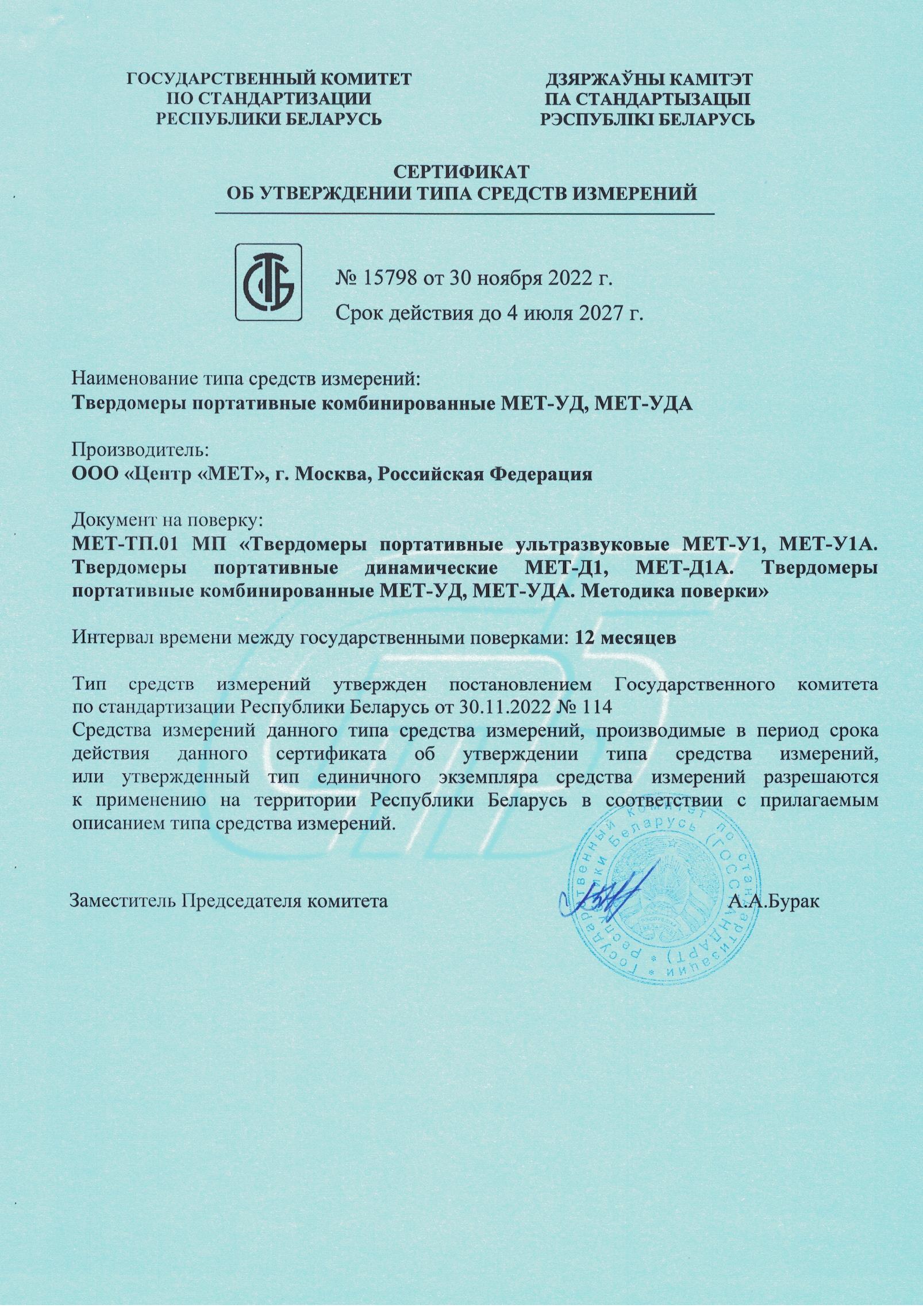

Первичная поверка твердомеров проводится на этапе выпуска, и вместе с прибором поставляется «Свидетельство о поверке» установленного образца. Поверка и калибровка по основным шкалам выполняются по шкалам HRC, HB, HV, HSD.

Калибровка по пользовательским шкалам Н1, H2, H3 (например HBW, HRB, HRN, HRT и др.), а также для металлов с существенно отличающимися свойствами от стали (например алюминиевые и медные сплавы) выполняется пользователем в соответствии с инструкцией в паспорте; доступна шкала Rm, вычисляемая из HB по ГОСТ 22761. Периодичность поверки твердомеров - один раз в год, причём поверку могут проводить аккредитованные метрологические службы и региональные ЦСМ, а методика поверки включена в комплект поставки.

При необходимости допускается регламентная подстройка калибровочных параметров в рамках, описанных в паспорте прибора. Также возможна настройка отображения результатов для удобства операторов при серийных измерениях.

Преимущества

• совмещение UCI и метода отскока даёт возможность контролировать широкий круг металлических изделий;
• наличие двух сменных датчиков: ультразвуковой У1 и динамический Д1;
• отсутствие ограничений по массе, форме, структуре и степени термической или механической обработки;
• возможность оценки изменений твёрдости закалённого слоя по глубине и анализа влияния поверхностных напряжений;
• при работе с ультразвуковым датчиком применяется принцип ультразвукового контактного импеданса, а при использовании динамического датчика - принцип отскока;
• два твердомера в одном - удобно, выгодно: цена МЕТ-УД = [цена (МЕТ-У1) + цена (МЕТ-Д1)] - 25%.

UCI-метод лучше всего подходит для контроля однородных материалов и для тонких либо лёгких изделий, где иные портативные методы оказываются ненадёжными или неприменимыми. Кроме того, он эффективен при оценке поверхностных слоёв и тонких закалённых зон.

Метод отскока прост в исполнении и продуктивен; он не требует специальных навыков оператора и особенно пригоден для массивных деталей, изделий с крупнозернистой структурой, кованных и литых компонентов.

Область применения

Прибор предназначен для оперативного контроля твёрдости в производственных и ремонтных цехах, что позволяет оценивать состояние изделий на всех этапах технологического цикла. Также твердомер применим при входном контроле материалов и при проверке готовых изделий после термообработки.

Кроме того, устройство используют для контроля тонкостенных и лёгких конструкций, а также для измерений на крупногабаритных и массивных деталях при использовании соответствующего датчика.
