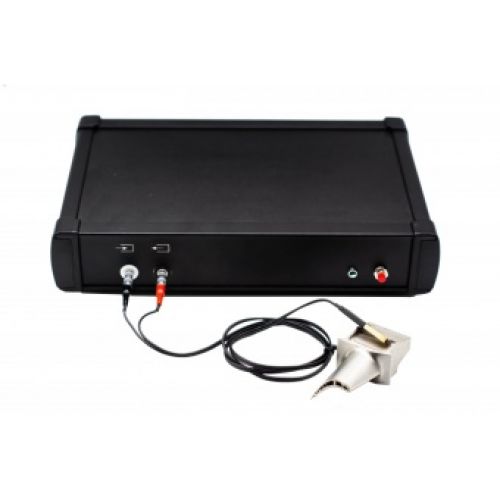

УДТ-45 промышленный ультразвуковой толщиномер

Назначение и принцип: УДТ-45 промышленный ультразвуковой толщиномер

На практике УДТ-45 - цифровой промышленный ультразвуковой толщиномер, используемый для точного контроля толщины сложнопрофильных и тонкостенных изделий, включая турбинные лопатки различных модификаций в производственных и лабораторных условиях, при этом он предназначен для замены промышленного толщиномера турбинных лопаток УТ-601.

Измерения осуществляются в режиме радиосигнала по переходу через «ноль». Для фиксации результата оператор использует специализированную педаль, что освобождает ему руки; изделие представлено производителем Кропус и относится к разделу толщиномеры.

Система автоматического документооборота обеспечивает ввод таблицы толщин с указанием номинальных значений, а также чертежных и технологических допусков по каждой точке. При нажатии педали результаты автоматически заносятся в таблицу; значения, выходящие за границы, выделяются цветом, данные сохраняются по типам изделий и датам контроля для последующей интеграции в общезаводскую систему качества с возможностью печати протоколов по каждому изделию либо группе изделий, что при калибровке и эксплуатации может оказаться полезным.

Функциональные опции

При эксплуатации прибор предоставляет набор функций для отображения и обработки ультразвуковых сигналов, что позволяет оперативно фиксировать измеренные величины и формировать отчётную документацию.

Сферы использования

В работе УДТ-45 применяют для контроля толщины деталей в производственных цехах и в лабораториях контроля качества. На практике прибор используют при проверке тонкостенных и сложнопрофильных компонентов, включая турбинные лопатки, а также при формировании данных для интеграции в заводские системы управления качеством.

Отличительные особенности УДТ-45:

• развертка от 1 до 5 мкс;
• широкополосный усилитель 0,5 – 15 МГц, фильтры на 1,25; 2,5; 5 и 10 МГц;
• регулировка усиления 90 дБ;
• импульс возбуждения прямоугольный 200В, с регулируемой длительностью;
• отображение сигналов в реальном недетектированном виде;
• две зоны контроля;
• измерение толщины по переходу через «0»;
• точность индикации толщины: 0,01;
• специальные малогабаритные преобразователи с малой контактной поверхностью;
• интерфейс USB;
• питание от сети 220В.

Комплект поставки УДТ-45:

• измерительный блок толщинометра;
• блок питания 220В;
• специализированный ПК с TFT монитором 17’’;
• принтер;
• педаль для управления сохранением результатов;
• соединительные кабели;
• программное обеспечение;
• преобразователь П121-10-ММ – 2 штуки;
• упаковка.

Дополнительные аксессуары:

• УЗ-преобразователи;
• образцы толщины.

Технические характеристики:
