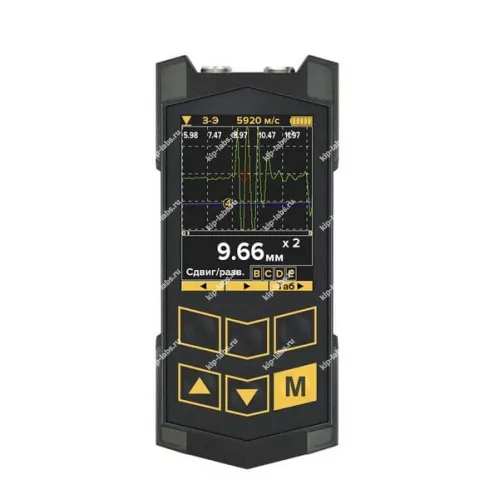

Ультразвуковой толщиномер Булат 3 с преобразователями П111-S5С и П112-2,5-12/2-А-01

Описание модели: Ультразвуковой толщиномер Булат 3 с преобразователями П111-S5С и П112-2,5-12/2-А-01

Ультразвуковой толщиномер Булат 3 поставляется в комплекте с преобразователями П111-S5С и П112-2,5-12/2-А-01. Изделие выпускает Константа.

Прибор оснащён блоком обработки информации с двумя преобразователями, один из которых ориентирован на контроль металлических изделий под защитными покрытиями, что позволяет выполнять измерения в соответствующих задачах; Кроме того в комплект входят кабель USB и программное обеспечение для обработки данных, а также поставочные элементы для поверки и хранения - подробнее о назначении и вариантах применения подобных устройств см. в толщиномеры.

Аспекты дискретности настроек и алгоритмов самокалибровки принимают в расчёт при выборе средств контроля, при этом при необходимости также проверяют наличие интерфейсов для передачи данных.

Преимущества

• В блок обработки встроены два преобразователя, один из которых специально рассчитан на измерения металлов под покрытием.
• В комплект поставки входят средства передачи данных и программное обеспечение, что упрощает экспорт результатов на ПК.
• Поставочный юстировочный образец и кейс упрощают проведение поверки и хранение прибора.

Область применения

• измерение толщины металлических изделий, включая участки под защитными покрытиями;
• производственный и эксплуатационный контроль компонентов оборудования и конструкций;
• выполнение поверочных процедур с применением поставочного юстировочного образца.

Комплектация поставки:

• блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
• дополнительные преобразователи (по заказу);
• руководство по эксплуатации с методикой поверки;
• кабель связи с компьютером (USB - mini-USB);
• программа обработки информации для компьютера;
• зарядное устройство;
• юстировочный образец (6 мм);
• кейс.

Описание ултразвукового толщиномера Булат 3 с преобразователями П111-S5С и П112-2,5-12/2-А-01:

Измерение толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин 0,25–300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.

Возможность измерения толщины металла без снятия защитного покрытия позволяет существенно сократить затраты времени на проведение контроля за счет исключения операции по зачистке контрольных точек.

Проводится с использованием 2-х методов – метода Э-Э-Э (результат измерения вычисляется по времени между соседними отражениями) и метода З-Э-П (результат измерения вычисляется по разности между общим временем прохождения ультразвука через покрытие и металл, и временем пробега через покрытие). Данный метод позволяет измерять и толщину покрытия. Наличие нескольких методов проведения измерени

Отличительные особенности Булат 3:

• возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО– ЭХО и ЗОНД–ЭХО–ПОКРЫТИЕ);
• возможность измерения толщины покрытия (в режиме ЗОНД–ЭХО–ПОКРЫТИЕ);
• автоматическая программно-аппаратная установка нуля преобразователей;
• озможность графического отображения ЭХО-сигнала в режиме А-скан;
• наличие функции В-скана;
• возможность запоминания результатов измерения, а также графиков А- и В-сканов в памяти прибора с возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;
• автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью;
• использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от –30 до +50 °C;
• широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей;
• наличие преобразователей для измерения толщины нагретых изделий (температура до 480 °C);
• цветной высококонтрастный графический дисплей TFT 2,4”, 320 x 240 пикселей;
• габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой) при измерениях;
• возможность самостоятельного обновления программного обеспечения по интерфейсу USB;
• возможность подключения (с автоматической подстройкой) преобразователей сторонних производителей.

Технические характеристики:
