Ультразвуковой толщиномер Булат 1S (для подводных работ)

Назначение и принцип: Ультразвуковой толщиномер Булат 1S (для подводных работ)

Ультразвуковой толщиномер Булат 1S используют для определения толщины материалов в наземных и подводных условиях. Это обеспечивает возможность контроля различных изделий и узлов в процессе эксплуатации и после изготовления.

Прибор выпускает Константа, и он входит в серию толщиномеры, что позволяет применять его в рамках существующих методик неразрушающего контроля. Величина показаний зависит от свойств проверяемого материала и выбранного типа преобразователя, при этом качество акустического контакта между датчиком и поверхностью влияет на точность результата.

На практике уместна дискретность отображения результатов при последующей обработке данных, при этом при калибровке учитывают влияние типа преобразователя на акустический контакт.

Прибор предназначен для измерения толщины как металлических, так и неметаллических конструкций, включая сильно корродированные, изъеденные, покрытые накипью или гранулированные поверхности. Это позволяет выявлять состояние коррозии и оценивать пригодность изделий к дальнейшей эксплуатации.

Функциональные опции

Прибор оснащён набором функций для полевых и подводных измерений, при этом это расширяет возможности его практического применения.

• Измерения в подводной среде осуществимы благодаря специальному преобразователю со светодиодной индикацией акустического контакта;
• Передача и последующая обработка данных на IBM PC выполняются с использованием прилагаемой программы Constanta-Data и кабеля связи;
• Питание от аккумуляторных элементов с комплектным зарядным устройством облегчает полевые работы;
• Рабочая схема предусматривает: блок остаётся на поверхности, а преобразователь опускают под воду на длинном кабеле;
• Поддерживаются подводные преобразователи с кабелем длиной до 60 m (уточняется при заказе);
• Конструкция держателей обеспечивает удобство использования водолазом в рукавицах;
• Реализовано автоматическое регулирование усиления и селекция сигналов;
• Показания лишены температурного и временного дрейфов;
• Преобразователи соответствуют пылевлагозащите IP65;
• Сниженное энергопотребление;
• Увеличенный объём встроенной памяти;
• Автоматическое определение типа подключенного преобразователя;
• На подводных преобразователях предусмотрена светодиодная индикация акустического контакта;
• Возможна запись и просмотр результатов измерений с последующей передачей на IBM PC и статистической обработкой в программе Constanta-Data;
• Режим фиксации минимального значения за время контакта датчика с изделием;
• Сохранение последнего результата измерения при отрыве преобразователя от поверхности;
• Компенсация нелинейности характеристик преобразователей;
• Совместимость как со стандартными, так и с подводными преобразователями.

Сферы использования

При эксплуатации прибор применяют для контроля толщины изделий и конструкций при контактных и подводных измерениях, при этом необходимо учитывать особенности акустического сопряжения с материалом и требования к выбору преобразователя.

Для проверки наземных объектов устройство может использоваться совместно с преобразователем ТМК для измерений толщины металлов под защитными покрытиями, а также с другими совместимыми преобразователями.

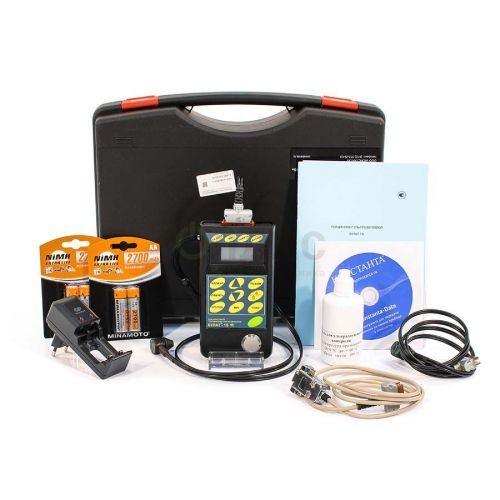

Комплектация поставки:

• блок обработки информации;

• два преобразователя, один из которых для подводных работ в специальном корпусе со светодиодной индикацией акустического контакта и длиной кабеля 30 м: П112-5-10/2-А или П112-10-6/2А, по выбору;

• два аккумулятора (АА) с зарядным устройством;

• руководство по эксплуатации;

• методика поверки;

• диск с программой связи с IBM PC и обработки измерительной информации Constanta-Data;

• кабель связи с компьютером;

• футляр.

Технические характеристики:
