Вихретоковый дефектоскоп Константа ВД1 (ПФ-ОН-38-Fe) без образцов

Кратко о модели: Вихретоковый дефектоскоп Константа ВД1 (ПФ-ОН-38-Fe) без образцов

Вихретоковый дефектоскоп Константа ВД1 применяется для неразрушающего контроля изделий методом вихретокового контроля; при этом прибор рассчитан на обнаружение как поверхностных, так и подповерхностных дефектов, а производит его Константа.

Рабочие параметры аппарата зависят от свойств контролируемого материала и от типа присоединённого преобразователя. За счёт этого в классе дефектоскопы иногда используют дискретные настройки для точной адаптации измерений, что позволяет достигать требуемой чувствительности.

Ключевые особенности

• портативная конструкция блока обработки информации для оперативного контроля;
• совместимость с карандашными преобразователями различных типов, поставляемыми в комплекте;
• питание от аккумуляторов ААА, что облегчает использование в полевых условиях;
• возможность передачи данных на ПК через интерфейс USB и последующей обработки в программе;
• в комплект входят стандартные аксессуары для хранения и транспортировки.

Где применяется

Прибор применяют в диагностике и контроле состояния металлических изделий в промышленных цехах и эксплуатационных службах; таким образом он подходит для использования как в лабораторных, так и в полевых обстоятельствах. Благодаря этому дефектоскоп востребован в машиностроении, металлургии и при сервисном обслуживании оборудования.

Стандартный комплект поставки:

• блок обработки информации с одним преобразователем карандашного типа на выбор;
• сменные защитные колпачки (по 4 шт. к каждому преобразователю);
• аккумуляторы ААА (4 шт.);
• зарядное устройство;
• головные телефоны;
• кабель связи с ПК по интерфейсу USB;
• компакт-диск с драйверами и программой «Constanta – Data»;
• руководство по эксплуатации;
• методика поверки;
• кейс для хранения и транспортировки.

Стандартный комплект поставляется с одним из преобразователей на выбор:

• ПФ-ОН-4-Fe;
• ПФ-ОН-4-Al;
• ПФ-ОН-4-Ti;
• ПФ-ОН-14-Fe;
• ПФ-ОН-38-Fe.

Дополнительно комплект поставки:

• любое количество запасных преобразователей и преобразователей других типов, представленных в каталоге;
• контрольные образцы из комплекта КММД-21;
• контрольные образцы других типов, представленные в каталоге;
• запасные защитные колпачки; насадки НЦП-1 (20-28), НЦП-2 (4-40), НЦП-П-1, НКр-1;
• специализированные насадки; оснастки и приспособления;
• блок питания от сети 220 В (по отдельному заказу).

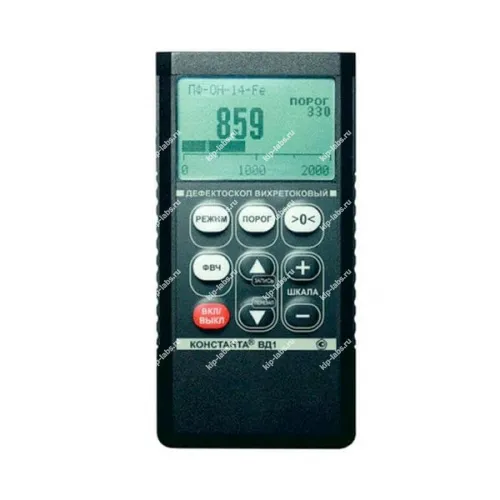

Описание вихретокового дефектоскопа «Константа ВД1»:

Компактный цифровой дефектоскоп ВД1 предназначен для выявления поверхностных и сквозных трещин, включая дефекты под защитными покрытиями, в изделиях из ферромагнитных и неферромагнитных металлов и их сплавах. При этом конструкция адаптирована для работы с разными типами контролируемых материалов.

Прибор поддерживает статический и динамический режимы контроля. Данная функциональность обеспечивает удобство работы при обследовании деталей с неравномерными или загрязнёнными покрытиями, что позволяет сохранить информативность измерений в сложных условиях.

Сигнализация о превышении порога реализована несколькими способами: индикация на преобразователе световая, в измерительном блоке и наушниках - звуковая многотональная. Аналоговая шкала упрощает быстрый поиск аномалий, и в итоге оператор может оперативно сориентироваться в оценке состояния объекта.

Цифровая индикация используется для количественной оценки глубины трещин. Таким образом данные представляются в двух форматах, что облегчает интерпретацию результатов и их последующую обработку.

Отличительные особенности:

• широкий набор преобразователей;
• не требуется перенастройка прибора: настраивается автоматически по данным хранимым в самом преобразователе;
• износостойкость преобразователя;
• высокая чувствительность преобразователей обеспечивает встроенная в них электроника.

Технические характеристики:
