- Производитель: АКА-Скан
- Код товара: 19657
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
190 900₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 20126

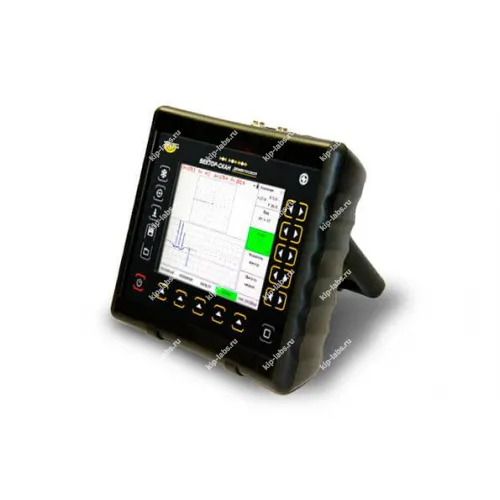

Назначение и принцип: Многофункциональный дефектоскоп Ака-Скан ВЕКТОР-СКАН
Многофункциональный дефектоскоп ВЕКТОР-СКАН представляет собой переносное средство неразрушающего контроля, объединяющее электрические, магнитные и акустические методы диагностики в различных сочетаниях, при этом прибор применяется для обследования изделий из магнитных и немагнитных материалов; АКА-Скан выступает производителем данной серии.
Устройство также предназначено для проверки целостности конструкций, поиска структурных дефектов и оценки качества склеивания, а кроме того может использоваться для определения физико-механических свойств объектов. В работе с такими приборами часто применяют классификацию в ряду дефектоскопов, что упрощает выбор методики контроля.
Функциональные опции
- Многофункциональность за счет совместимости с датчиками разного типа.
- Фиксация поверхностных дефектов без удаления диэлектрического покрытия.

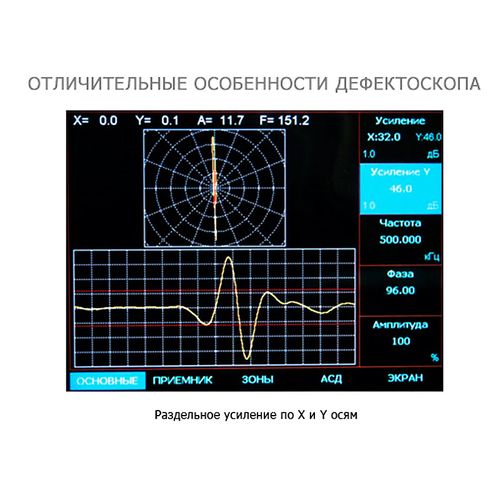

- Для эффективного обнаружения дефектов с разной ориентацией используется раздельное усиление по каждой оси.
- Перенастройка прибора для работы с новыми изделиями и материалами.
- Память для хранения 200 настроек и записи 500 протоколов контроля.
- Для работы в полевых условиях предназначено морозостойкое исполнение.
Поддержка нескольких режимов работы делает ВЕКТОР-СКАН универсальным средством диагностики; при этом прибор функционирует в режимах вихретокового резонансного, магнитоиндукционного, низкочастотного ультразвукового, электромагнитно-акустического (акустического импедансного) и с амплитудно-фазовыми измерениями.
Устройство совместимо практически со всеми вихретоковыми преобразователями дифференциального и абсолютного типов с рабочей частотой 10 Гц - 20 МГц, причём они могут быть как накладного, так и проходного исполнения. В комплект поставки входят параметрические, пьезоэлектрические и импедансные датчики, и при использовании соответствующих переходников допускается подключение роторных динамических преобразователей.
Дефектоскоп не ограничивается лишь регистрацией нарушений - он также вычисляет размеры дефектов и определяет их точное положение. Это позволяет сформировать объективную оценку о допустимости дефектов в соответствии с действующими техническими условиями, а также имеются отдельные режимы для определения электропроводных свойств цветных металлов.
Многофункциональный дефектоскоп ВЕКТОР-СКАН внесён в Государственный реестр средств измерений, что даёт возможность применять прибор при оформлении сертификатов соответствия продукции. На практике уместна дискретность показаний и применение процедур самокалибровки при подготовке прибора к измерениям.
Комплектация многофункционального дефектоскопа Ака-Скан ВЕКТОР-СКАН:
- Электронный блок дефектоскопа Ака-Скан ВЕКТОР-СКАН со встроенным Li-ion аккумулятором
- Блок питания сетевой 18В / 220В
- Защитный чехол с блендой и креплением на корпусе оператора
- Преобразователь параметрический ПВР-1 (1 МГц) (определяется требованиями заказчика)
- Преобразователь низкочастотный ПВД-1 (20кГц) (определяется требованиями заказчика)
- Вихретоковый преобразователь ГАЛС-1 (карандаш) (определяется требованиями заказчика)
- Импедансный преобразователь SP/RSP (определяется требованиями заказчика)
- Стандартный образец ЭО-ГАЛС
- Кабель USB для связи с ПК
- Программное обеспечение на CD-диске
- Комплект документации (руководство пользователя, паспорт, методика поверки, свидетельство о метрологической поверки)
- Кейс для переноски
Технические характеристики многофункционального дефектоскопа Ака-Скан ВЕКТОР-СКАН:
| Параметр | Значение |
|---|---|
| Диапазон регулировки усиления | от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон регулировки предварительного усилителя | от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон изменения частоты | от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц |
| Регулировка амплитуды возбуждения преобразователя | 12.5%, 25%, 50%, 100% |
| Диапазон изменения фазы вектора | 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. |
| Фильтр НЧ | регулируемый от 5 до 1000 Гц |
| Фильтр ВЧ | регулируемый от 2,5 до 500 Гц |
| Режим работы | стандартный, синхро-режим |

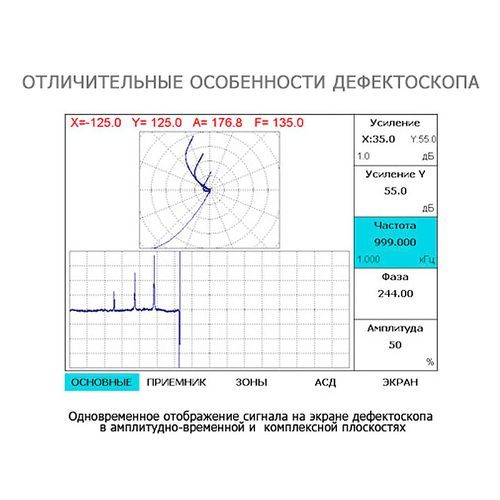

| Вид графика | XY, XY+YT, XY+AT, YT, YT+XT |
| След сигнала | 0-30 сек, с шагом 1 сек |
| Зоны АСД | коробка, сегмент |
| Режимы АСД | дефект в зоне, дефект вне зоны |
| Типы вывода на экран | вектор, точка |
| Типы преобразователей | дифференциальный, абсолютный, ротационный |
| Память настроек | 200 настроек |
| Память результатов | 500 протоколов контроля |
| Дисплей | цветной TFT 135х100 мм (640х480 точек) с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце |
| Интерфейс | USB |
| Разъемы преобразователей | 1 x Lemo0B + 1 x Lemo1B |
| Время непрерывной работы | 10 часов от аккумуляторов |
| Внешнее питание | 220 В, 50Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30º C до +50° C |
| Размер электронного блока (В x Ш x Д) | 210 мм x 340 мм x 75 мм |
| Масса | 1,5 кг с аккумуляторами |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 65493-16 |
| Производитель | АКА-Скан |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
