Электроискровые дефектоскопы Корона 2.1 (морозостойкое исполнение)

Назначение и принцип: Электроискровые дефектоскопы Корона 2.1 (морозостойкое исполнение)

Электроискровой дефектоскоп Корона 2.1 в морозостойком исполнении применяется для обнаружения поверхностных и близкоповерхностных дефектов в проводящих материалах; контроль реализуется посредством формирования электрического разряда между сменным электродом и проверяемой деталью, при этом прибор серийно выпускает Константа, что указывает на промышленную привязку модели.

Рабочая последовательность включает подачу высокого напряжения на держатель трансформатора и сканирование поверхности сменным электродом. В работе оператор подводит электрод к детали, фиксирует вспышки пробоя и регистрирует импульсы; далее сигналы обрабатываются в блоке контроля, а оценка дефектов производится по характеру искровых импульсов, при этом устройство относится к классу дефектоскопы.

На практике прибор обеспечивает дискретную регистрацию импульсов, что позволяет тонко настраивать порог чувствительности под конкретную задачу. При эксплуатации перед началом работ допустимо провести оперативную проверку базовых параметров, что сокращает время подготовки оборудования; уместность дискретности регистрации определяется характером контрольной задачи. При калибровке целесообразно учитывать особенности применяемых электродов.

Функциональные опции

• портативная конструкция с питанием от аккумуляторов;
• морозостойкое исполнение для работы при низких температурах;
• сменные электроды для адаптации к различным поверхностям и геометриям;
• высоковольтный трансформатор-держатель для создания стабильного искрового промежутка;
• встроенный блок контроля с возможностью быстрой настройки параметров.

Сферы использования

• контроль сварных соединений и наплавок в металлургии;
• проверка трубопроводов и фитингов при изготовлении и ремонте;
• инспекция деталей в судостроении и машиностроении;
• периодический контроль в ремонте подвижного состава и транспортных средств;
• полевые диагностические работы на строительных и монтажных площадках.

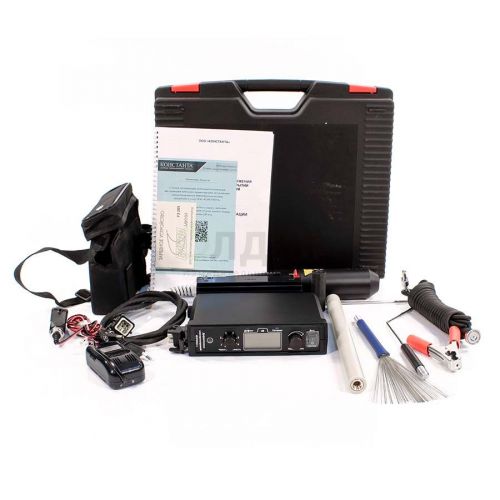

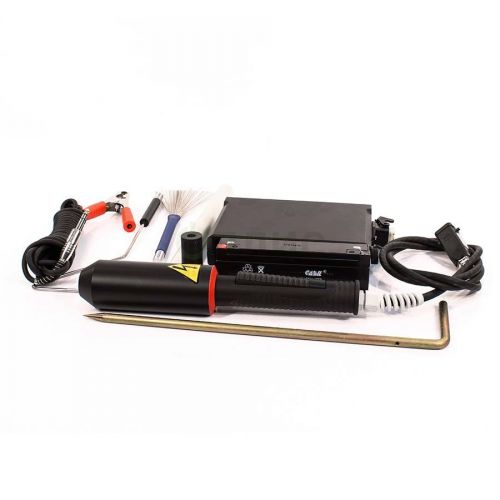

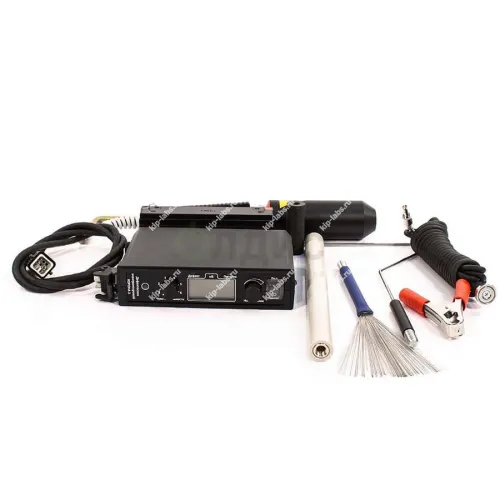

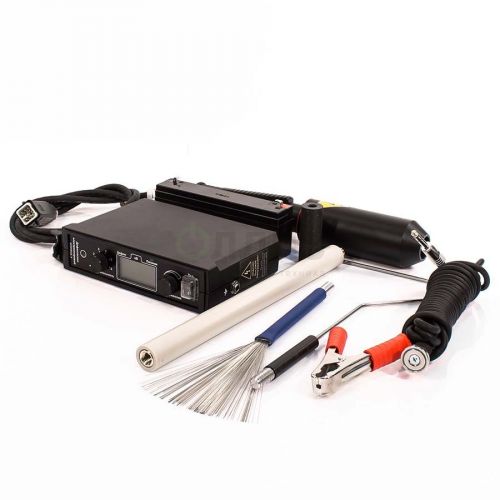

Комплект поставки:

• высоковольтный трансформатор-держатель ВТ1;
• блок контроля;
• щеточный (веерный) и Т-образный электроды;
• удлинитель;
• зарядное устройство;
• два аккумулятора;
• штырь-заземлитель;
• магнит;
• провод заземления;
• руководство по эксплуатации;
• термосумка;
• чемодан для хранения и транспортировки.

Дополнительный комплектация:

Прибор может комплектоваться дополнительными аккумуляторами, а также следующими сменными электродами:

• малогабаритными Т-образными;
• серповидными;
• щеточными веерными;
• плоскими;
• резиновыми и волосяными с зоной контроля от 50 до 400 мм;
• пружинными однозахватными для контроля труб диаметром до 1520мм.

Характеристика электроискрового дефектоскопа Корона 2.1 (морозостойкое исполнение):

Устройство предназначено для выявления трещин, пористости, недопустимых утонений и иных нарушений сплошности внутренних и внешних защитных покрытий металлических изделий посредством приложения импульсного высоковольтного напряжения с последующей фиксацией электрических пробоев в местах нарушения сплошности. Такой принцип работы обеспечивает прямую априорную привязку обнаруженных пробоев к дефектам покровного слоя.

Отличительные особенности:

• цифровая индикация напряжения на электроде;
• высокая стабильность напряжения на электроде;
• возможность настройки чувствительности;
• возможность оперативной замены аккумулятора;
• возможность заряда аккумулятора отдельно от электронного блока;
• высокая безопасность работы за счет импульсного режима работы;
• большой набор малогабаритных сменных электродов для контроля изделий различного назначения;
• наличие специализированных дисковых электродов для контроля покрытий в трубах диаметром от 89 до 520 мм, длиной до 14 м;
• малые габариты и вес;
• возможность контроля покрытий на бетонных конструкциях.

Технические характеристики:
