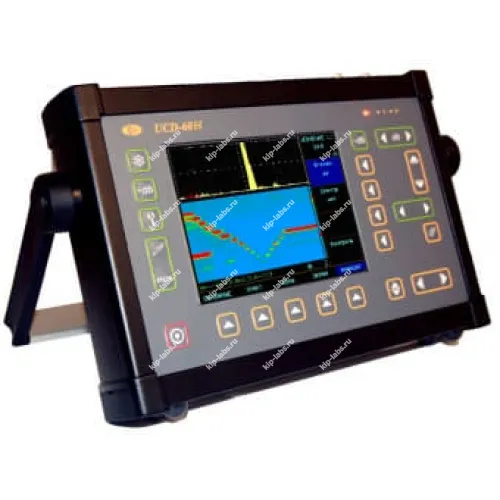

Прибор представляет собой универсальный низкочастотный ультразвуковой дефектоскоп с цифровой обработкой сигнала и высокоскоростным интерфейсом передачи данных; при этом он снабжён ярким цветным TFT-дисплеем 640х480, обеспечивающим удобное считывание информации. Разработка Кропус.

Поддерживается вывод В-скана, опционально доступен С-скан. Также реализована функция измерения спектра сигнала; см. раздел дефектоскопы.

Архитектура устройства рассчитана на создание специализированных модификаций. В частности возможны многоканальные исполнения с коммутацией до 32-х каналов.

В базовой номенклатуре для УСД-60Н предусмотрена опция - импедансный р/с преобразователь для контроля композитных материалов при одностороннем доступе. Это расширяет область применения прибора.

Быстрая связь с ПК по Ethernet даёт возможность строить автоматизированные комплексы по контролю качества композитов, совмещая бесконтактные и контактные ультразвуковые методы, а также импедансный контроль; в таких системах прибор используется как узловой элемент сбора и передачи данных.

Устройство сертифицировано в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599). Оно также зарегистрировано в Государственном реестре средств измерений под №34808-10 и допущено к применению в Российской Федерации.

Дефектоскоп объединяет достижения аналоговой и цифровой техники и обладает универсальной функциональностью, при этом сохраняет удобство управления и надёжность. Сохранение конфигураций и просмотр результатов на экране упрощают эксплуатацию прибора.

Ключевые особенности

Одновременное отображении амплитуды сигнала и расстояния до него
Отображение сигналов в недектированном режиме
Высокая мощность благодаря использованию генератора с регулируемым числом периодов возбуждения
Б-скан для более удобной визуализации контроля
Измерение спектра сигнала
Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.
Сохранение и просмотр настроек и результатов на экране прибора
Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке
Просмотр результатов контроля на приборе

Где применяется

Прибор используют для контроля композитных материалов и при задачах, где возможен только односторонний доступ. За счёт опций и сетевого интерфейса УСД-60Н интегрируют в автоматизированные линии и в мобильные измерительные комплексы; сохранение настроек и локальный просмотр результатов упрощают рабочие циклы операторов.

Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
Усилитель: 0.02 - 2,5 МГц
ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
Частота повторения ЗИ:40Гц
Измерение спектра сигнала
Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
Вывод сигналов в виде А-, В-, С- сканов
Возможность подключения датчика оборотов или пути
Интерфейс: Ethernet
Питание: Li-ion аккумулятор или внешний блок питания
до 7 часов работы от аккумулятора

Технические характеристики:

Характеристика	Значение
Развертка	мин.: 0 - 16мкс , макс.: 0 - 6000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка	от 0 до 5900мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Максимальная длина контролируемого материала	-
Диапазон скоростей	от 100 до 10 000 м/с
Задержка в призме	0 - 1000 мкс с шагом 0,01 / 0,1/ 1 и 10мкс
Входной импенданс	-
Зондирующий импульс	радиоимпульс, амплитудой 50 или 200 В, с регулируемой частотой заполнения 20-2500 кГц и длительностью до 32-х периодов
Демпфер зондирующего импульса	-
Частота повторений ЗИ	15 или 30 Гц
Усилитель	широкополосный 0.02-2,5 МГц (-6 дБ) с регулируемыми полосовыми фильтрами
Диапазон регулировки усиления	90 дБ, с шагом 0.5, 1, 2 или 6 дБ
Автоматическая регулировка усиления (АРУ)	есть
Дополнительная клавиша +dB	-
Временная регулировка чувствительности (ВРЧ)	диапазон до 60 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая амплитуда-расстояние (АРК)	-
Функция АРД	-
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
Подключение датчика оборотов	есть
Отсечка	компенсированная, 0 - 90% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая сигнализация дефектов (АСД)	световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Встроенное программное обеспечение для контроля цилиндрических изделий	есть
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала
Дисплей	Цветной, TFT 640 х 480 точек, 130 х 100 мм
А-сигнал	480 x 300 точек в стандартном режиме
Память	500 настроек с А-сигналом, 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс	RS232 / Ethernet
Разъемы УЗ преобразователей	2 СР-50
Аккумулятор	Li-ion 8 А/ч
Время работы	6-8 часов от аккумуляторов
Внешнее питание	блок питания 220 В AC
Диапазон рабочих температур	от -25 C до +55 C
Размер (В x Ш x Д)	210 мм x 340 мм x 75 мм
Масса	4 кг с аккумуляторами

Характеристики
Внесен в госреестр СИ	Да
Документы и сертификаты
Номер в госреестре СИ	34808-15
Производитель	Кропус
Страна производитель	Россия
