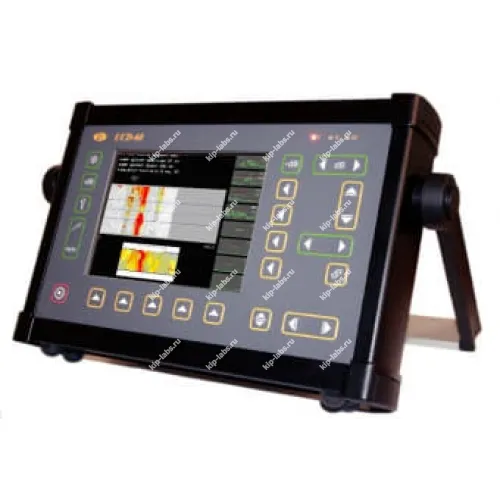

Описание модели: УСД-60-8K Weldspector сканер-дефектоскоп для УЗ контроля сварных швов
Восьмиканальный ультразвуковой сканер-дефектоскоп УСД-60-8K WeldSpector предназначен для ручного, высокопроизводительного контроля сварных швов; разработка и производство осуществляются Кропус. Применение цифровой электроники увеличивает пропускную способность системы и позволяет обследовать соединения со скоростью до 4м/мин.

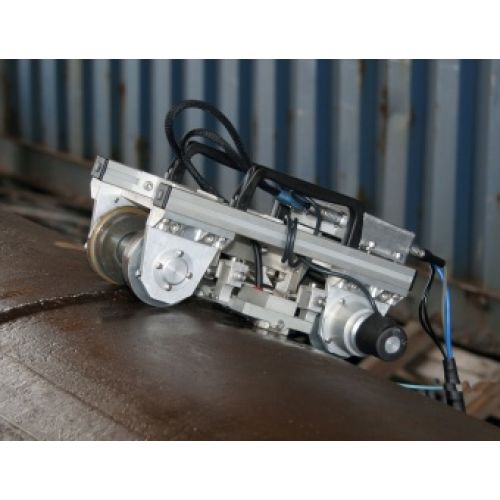

Различные типы сканирующих насадок дают возможность формировать визуализированный C-скан с точной привязкой координат дефектов, при этом мощные магнитные колеса и система контроля акустического контакта обеспечивают повторяемость замера и возвращение в любую точку шва без потери координат. Также устройство органично интегрируется в линейку дефектоскопы для комплексных проверок.
Расположение 4-х канальных преобразователей по обе стороны сварного шва обеспечивает возможность полного контроля в один проход, что сокращает время инспекции и повышает оперативность работ.
Дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599) и зарегистрирован в Государственном реестре средств измерений под №34808-10. Кроме того, устройство имеет разрешение Ростехнадзора и рекомендовано для применения на объектах ОАО "Газпром".

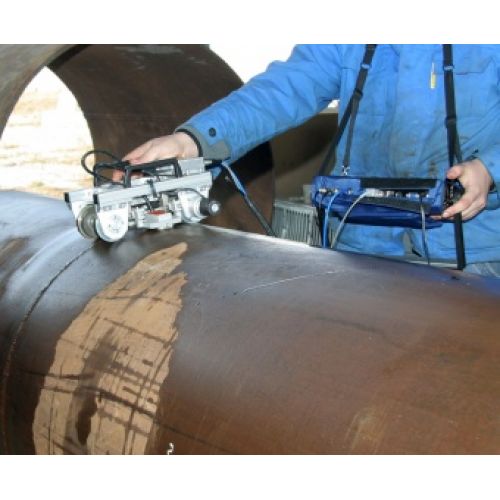

Полевые испытания проводились на строящемся объекте АО "Газпром"; при испытаниях контролировался CRC-шов толщиной 21.6 мм. На дефектограмме обнаружен дефект, залегающий по всей глубине шва - непровар, вызванный неправильной настройкой сварочного комплекса.
Интерфейсы предусмотрены для обмена данными и интеграции с внешними системами; при необходимости возможна адаптация под существующую инфраструктуру. Кроме того, аппарат допускает дискретный режим работы и опции самоконтроля параметров.
Преимущества
- Одновременное отображении сигналов во всех каналах ультразвукового контроля в реальном времени
- Полноэкранный просмотр и настройка всех параметров каждого ультразвукового канала
- Независимое ВРЧ в каждом каналеконтроля
- Функция калибровки энкодера для точного отсчета координат и точного определения положения дефекта по длине контролируемого сварного шва
- Сохранение и просмотр результатов ультразвукового сканирования
- Обработка и анализ проконтролированного участка сварного шва
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Работа на прямом солнечном свете и при отрицательных температурах до -40 С
- Отдельная настройка каждого ультразвукового канала: генератор, приемник, ВРЧ и пр.
- Частота повторения ЗИ:до 2000Гц
- Вывод ультразвуковых сигналов в виде А-, С- скана
- Возможность подключения различных сканеров
- Возможность самостоятельного задания схемы ультразвукового контроля в каждом канале
- Автоматическая настройка на заданную толщину сварного шва
- Интерфейс Ethernet
- Питание: Li-ion аккумулятор или внешний блок питания
- до 6-8 часов работы от аккумулятора
Область применения
Устройство применяется для ручного и полевого ультразвукового контроля сварных швов на трубопроводах и промышленных объектах, где требуется оперативная проверка и документирование дефектов. Также дефектоскоп используется при приёмочных и периодических проверках, включая объекты ОАО "Газпром".
Комплект поставки:

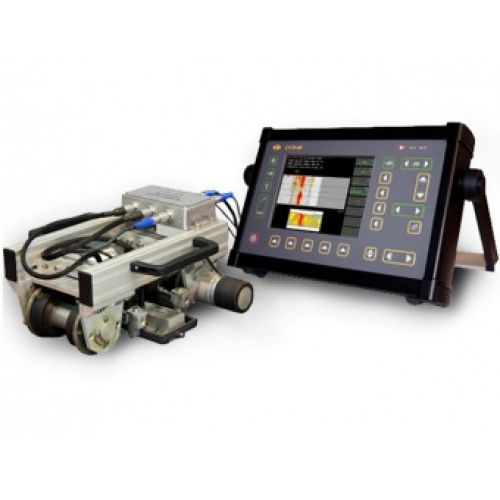

- Электронный блок дефектоскопа УСД-60-8К
- Встроенный Li-Ion аккумулятор
- Сетевой блок питания /зарядное устройство
- Кабели СР50-Лемо0 - 2 шт.
- Преобразователи - 2 шт. (тестирование каналов)
- Кабель «витая пара» – 2 шт.
- Ethernet hub (switch)
- Защитный чехол с поясным и шейным креплением
- Сканирующее устройство на магнитных колесах для контроля изделий диам. от 500 мм
- Ультразвуковой многоканальный преобразователь для толщин 5-24 мм - 2 шт.
- Программное обеспечение для ПК
- Комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
- Кейс для переноски.
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Развертка | мин.: 0 - 2,67 мкс макс.: 0 - 1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Задержка | от -4 мкс до 1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Максимальная длина контролируемого материала | до 6000 мм (эхо-режим) |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка в призме | 0 - 100 мкс с шагом 0,01 / 0,1/ 1 и 10 мкс |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительностью от 16 до 500 нс, с шагом 16 нс |
| Демпфер зондирующего импульса | регулируемый от 0 до 15 полупериодов с задежкой демпфирования от 0 до 7 полупериодов |
| Частота повторений ЗИ | регулируемая от 20 до 2000 Гц с шагом 1/ 5/ 10 или 100 Гц |
| Усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам, регулируемая по высоте |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан |
| Отсечка | компенсированная, 0 - 90% высоты экрана |
| Зоны контроля | Три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле. |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Дисплей | Цветной, TFT 640 х 480 точек 135 х 100 мм. Специальная функция для работы при ярком солнечном свете. |
| А-сигнал | 480 x 300 точек в стандартном режиме |
| Память | 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Разъемы преобразователей | 2 СР50 (BNC) |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 6-8 часов от аккумуляторов |
| Внешенее питание | блок питания от сети 220 В, 50Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30 до +55 °C |
| Размер (В х Ш х Д) | 210 мм x 340 мм x 75 мм |
| Масса | 4 кг с аккумуляторами |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 34808-15 |
| Производитель | Кропус |
| Страна производитель | Россия |
