Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Конструкция
- Код товара: 19537
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
188 100₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: VELOGRAPH II
Назначение и принцип: Дефектоскоп ультразвуковой VELOGRAPH II (минимальная комплектация)
Аппараты серии Velograph II применяют для поиска нарушений сплошности и неоднородностей в изделиях из металлов и пластмасс. Они также используются для определения координат обнаруженных дефектов, модель выпускается производителем Конструкция.

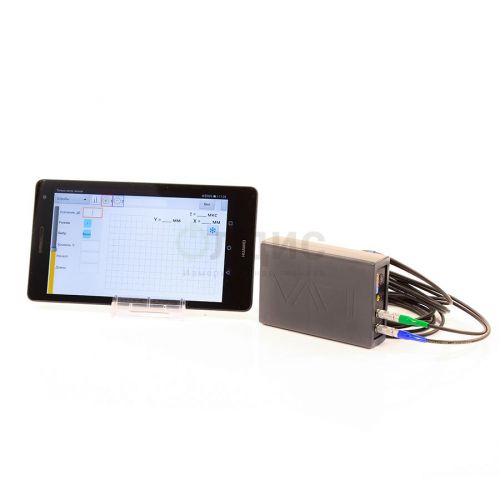

Ультразвуковой преобразователь периодически формирует короткие импульсы, которые вводятся в контролируемый объект; при этом отражённые или прошедшие через материал волны тем же датчиком преобразуются в электрические сигналы и направляются в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором данные по беспроводному протоколу отправляются на карманный переносной компьютер (КПК) и отображаются на жидкокристаллическом дисплее, причём модель входит в линейку дефектоскопы.
Прибор показывает сигналы в формате, аналогичном осциллографу, где оси представлены амплитудой и временем. Начало координат расположено в левом нижнем углу экрана. Амплитуда эхосигнала в основном характеризует размер отражающего элемента в контролируемом объекте или степень «прозрачности» материала относительно прошедших волн. Временная задержка сигнала указывает на длину пройденного пути; эту величину рассчитывают при известной скорости распространения волн. На практике чаще всего используется именно такое представление сигналов на экране дефектоскопа.
При калибровке необходимо учитывать дискретность отсчётов, при этом применение средств самокалибровки может упростить процедуру настройки. При эксплуатации следует обращать внимание на совместимость с внешними интерфейсами и особенности передачи данных.
Функциональные опции
- в качестве экрана дефектоскоп использует смартфон или планшет с диагональю от 4.6 дюйма
- дефектоскоп обеспечивает максимальную мобильность и свободу передвижений специалиста по НК
- беспроводная передача данных между дефектоскопом и экраном
- возможность работать с дефектоскопом во время зарядки аккумуляторов
- установка и обновление программного обеспечения производятся через сервисы Google Play
Сферы использования
- объекты котлонадзора, теплосети
- подъемные сооружения
- строительные металлоконструкции
- оборудование оборонных предприятий
- системы газоснабжения и газораспределения
- оборудование нефтяной и газовой промышленности
- оборудование нефтехимической промышленности
- оборудование космической и авиапромышленной отрасли
Технические характеристики дефектоскопа Velograph II:
| Параметр | Значение |
|---|---|
| Число независимых каналов | 2 |
| Рабочие частоты ультразвука, МГц | 1,5 ... 10 МГц |
| Пределы изменения усиления приёмного тракта, дБ | 0 ... 84 дБ |
| Глубина регулировки ВРЧ, дБ | 84 дБ |
| Диапазон настройки скоростей ультразвука в материалах, м/с | 1 ... 11000 с шагом кратным 1 |
| Предел допускаемой основной погрешности измерения глубины залегания дефектов и толщины (по стали) прямым преобразователем, не более, мм | ±(0,01t+0.2), где t - измеренное значение временного интервала |
| Пределы допускаемой абсолютной погрешности измерения координат дефектов для стали наклонным преобразователем, мм: - глубина залегания - проекция длины пути | ±(0,03H+1), где H - измеренное значение глубины залегания,мм ±(0,03L+1), где L - измеренное значение проекции длины,мм |
| Диапазон измерения координат дефектов (глубины залегания дефекта по стали) с наклонным преобразователем 5 МГц, мм: для ПЭП с номинальным значением угла ввода 65° для ПЭП с номинальным значением угла ввода 70° | 3 ... 40 мм |
| Диапазон глубины залегания дефектов (по стали) прямым преобразователем, мм | 3 ... 180 мм |
| Диапазон рабочих температур, °С | -20° ... +45° C |
| Время работы от встроенной аккумуляторной батареи, ч | не менее 6 ч |
| Средняя наработка на отказ, не менее, ч | 18000 ч |

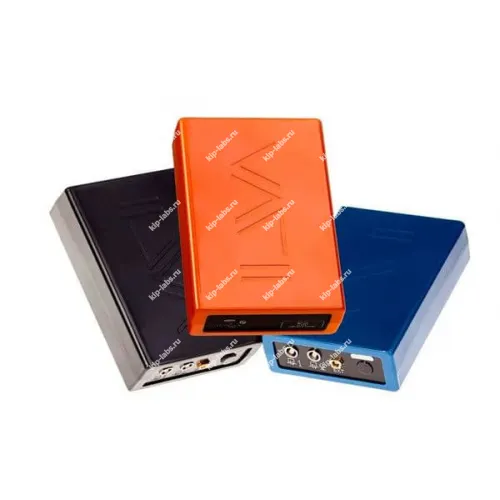

| Габаритные размеры электронного блока, мм | 100 х 68 х 26 |
| Масса электронного блока | 165 г |
| Вывод информации на внешние устройства | Wifi, Bluetooth, USB |
Комплектация дефектоскопа Velograph II:
| Наименование | Количество |
|---|---|

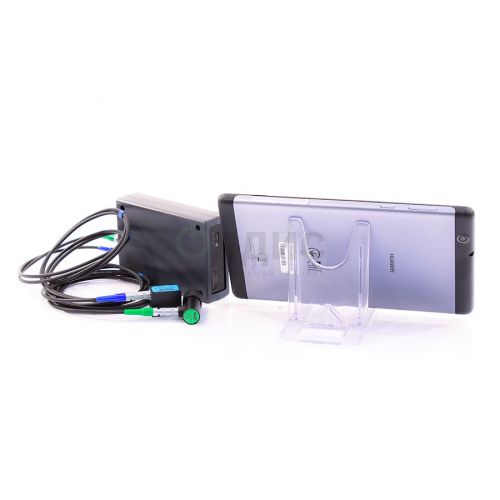

| Электронный блок дефектоскопа c зарядным устройством | 1 шт |
| Планшет с установленным программным обеспечением | 1 шт |
| Соединительный кабель lemo-lemo 1,2 м одинарный | 1 шт |
| Соединительный кабель lemo-lemo 1,2 м двойной | - |
| Преобразователь П121-50-70 | 1 шт |
| Преобразователь П121-5,0-65 | - |
| Преобразователь П121-2,5-65 | - |
| Преобразователь П111-5,0 | - |
| Преобразователь П112-5,0-Ø6/2 | - |
| Калибровочный образец V2/25 | - |
| Сумка для транспортировки | - |
| Чехол для электронного блока | - |
| Паспорт и руководство по эксплуатации | 1 шт |
| Проверка | 1 шт |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68124-17 |
| Производитель | Конструкция |
| Страна производитель | Россия |
| Гарантия (мес.) | 24 |
