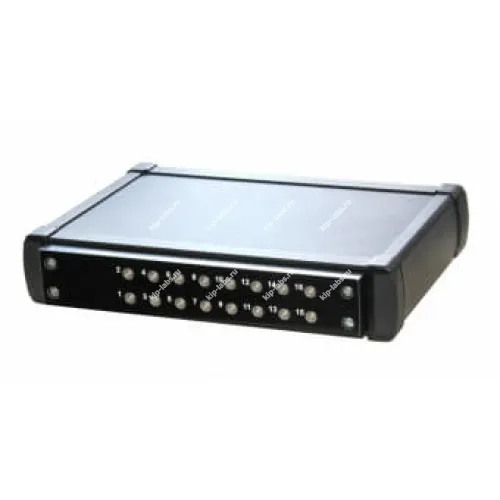

Описание встраиваемого УЗ дефектоскоп с коммутируемыми каналами УМД-8:
Дефектоскопы ультразвуковые многоканальные встраиваемые УМД-8 предназначены для измерения координат залегания дефектов и оценки их параметров по амплитуде отраженных сигналов при контроле материалов, полуфабрикатов, готовых изделий, сварных соединений на наличие дефектов типа нарушения однородности, а также для измерения толщины материала.
Дефектоскопы могут применяються в составе различных автоматизированных систем для контроля изделий основного производства и технологического оборудования в машиностроении, металлургической промышленности, на железнодорожном, авиационном и других видах транспорта, энергетике и других отраслях. Для работы дефектоскопов необходимо наличие внешней управляющей ЭВМ, с установленным программным обеспечением управления работой дефектоскопа (ПО управления).
Функциональные возможности ПО управления и дефектоскопа определяются условиями применения в конкретной системе контроля. Количество коммутируемых каналов может быть от 1 до 48 в зависимости от версии. Управление и передача данных в реальном времени происходит по высокоскоростной шине Ethernet.
В линейке серийно выпускаемых дефектоскопов на сегодняшний день представлены 3 модели:
- УМД-8-xK, где x- число коммутируемых каналов от 1 до 16. Встраиваемая базовая модель.
- УМД-8.A3 - модель предназначена для использования в составе систем контроля, где преобразователи должны размещаться на большом удалении от измерительного блока дефектоскопа. В этом случае выносной блок генератора / усилителя / коммутатора подключается к измерительному блоку с помощью специальных кабелей, входящих в комплект поставки, длина которых может составлять до 200 м, а подключение ПЭП выполняется как можно более короткими кабелями, что позволяет получить максимальную эффективность их возбуждения. Количество каналов, в этом случае зависит от типа используемых выносных блоков .
- УМД-8.19 - промышленная модель для установки в стандартную 19" стойку.
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Количество каналов контроля | от 1 до 48 |
| Диапазон измерения временных интервалов | от 1 до 200 мкс |
| Диапазон установки усиления | 0 - 80 дБ |
| Пределы допускаемого отклонения установки усиления (в диапазоне от 2 до 60 дБ) | ± 2 дБ |
| Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала в диапазоне от 1 до 15 дБ | ± 1 дБ |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов | ± 0,05 мкс |
| Размах импульса возбуждения | не менее 100 В |
| Питание | УМД-8-xK: 12V DC/ 2 A УМД-8-A3: 220V AC, 50 Hz УМД-8.19: 12-24V DC, 2A |
| Габаритные размеры и масса электронного блока | УМД-8-xK: 292 × 195 × 56 мм, 2 кг УМД-8-A3: 450 × 350 × 180 мм, 15 кг УМД-8.19: 450 × 350 × 45 мм, 1 кг |
| Температура использования | от 5 до 50 °С |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Кропус |
| Страна производитель | Россия |
