- Производитель: АКС ООО
- Код товара: 19597
- Доступность: В наличии
-
375000₽
- С учетом НДС 375000₽
- Артикул: А1220 MONOLITH
Описание ультразвукового тестера для бетона А1220 MONOLITH:
Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он, по- мимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.
Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

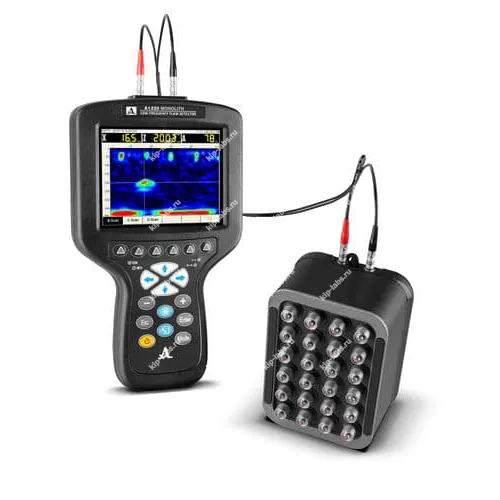

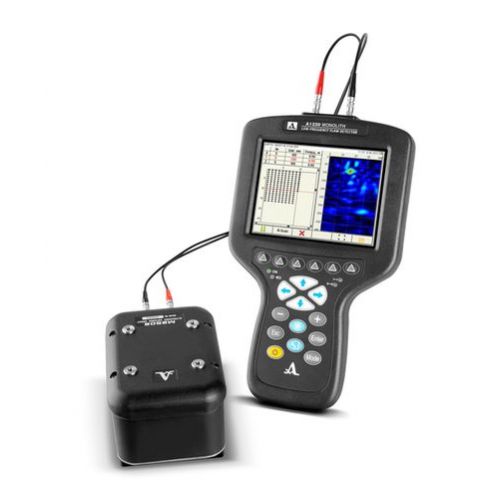

Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT дисплееми клавиатурой, и 24-х элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях.
Назначение А1220 MONOLITH:
- Измерение толщины изделий из бетона;
- Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе;
- Исследование внутренней структуры крупнозернистых материалов.
Отличительные особенности ультразвукового тестера А1220 MONOLITH:
Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:
-
В виде А-скана: традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.
-
В виде В-, С-, D-сканов: представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается Решетка антенная. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.
Технические характеристики тестера А1220 MONOLITH:
Параметр | Значение |
---|---|
Диапазон устанавливаемых скоростей ультразвука | 500 – 15 000 м/с |
Диапазон устанавливаемых рабочих частот | 25 – 200 кГц с шагом 5 |
Диапазон перестройки усиления приемника | 0 – 100 дБ |
Диапазон измерений временных интервалов | 0 – 4 000 мкс |
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0,1+0,0001·Тизм) мкс |
Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон) | 50 – 2 150 мм |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон) | ±(0,1·H+5,0) мм |
Питание | Аккумулятор |
Номинальное значение напряжения питания | 11,1 В |
Время непрерывной работы прибора от аккумулятора | 8 ч |
Тип дисплея (разрешение) | TFT (640 х 480) |
Габаритные размеры электронного блока | 260 х 157 х 43 мм |
Масса электронного блока | 800 г |
Диапазон рабочих температур | от –20 до +55°C |
Габаритные размеры АР М2502 | 139 х 105 х 89 мм |
Масса АР М2502 | 1,1 кг |
Базовый комплект поставки А1220 MONOLITH:
№ | Наименование | Количество |
---|---|---|
1 | А1220 MONOLITH - электронный блок ультразвукового тестера | 1 |
2 | Решетка антенная M2502 0.05A0R100Х60PS | 1 |
3 | Кабель LEMO-LEMO двойной 1,2 м | 1 |
4 | Сетевой адаптер 220 В-USB | 1 |
5 | Кабель USB A - Micro B | 1 |
6 | Компакт диск с документацией и ПО | 1 |
7 | Планшет D12 | 1 |
8 | Чехол D12 | 1 |
9 | Жесткий кейс М20 | 1 |
Характеристики | |
Внесен в госреестр СИ | Да |
Документы и сертификаты | |
Номер в госреестре СИ | 32470-16 |
Производитель | АКСООО |
Страна производитель | Россия |
Гарантия (мес.) | 12 |
