Устройство автоматизированного вихретокового контроля резьбы УКР-ВТ1 (комплект 1)

Назначение и принцип: Устройство автоматизированного вихретокового контроля резьбы УКР-ВТ1 (комплект 1)

Аппарат УКР-ВТ1 (комплект 1) создан для неразрушающего контроля резьбовых соединений с целью выявления как поверхностных, так и скрытых подповерхностных дефектов. Устройство применяет вихретоковые подходы для детектирования аномалий в материале.

Изделие выпускает производитель - Константа, и оно классифицируется как дефектоскоп, что позволяет его эксплуатацию в составе систем качества на сборочных и испытательных участках.

Позиционный обход резьбы осуществляется с помощью вихретоковых зондов, при этом встроенная электроника фиксирует и обрабатывает сигналы для формирования диагностического заключения.

Функциональные опции

• автоматизированное позиционное сканирование резьбовых участков
• комплект вихретоковых зондов для разных диаметров и профилей
• настройка чувствительности и пороговых уровней сигналов
• регистрация, хранение и экспорт результатов проверки
• интерфейс обмена данными, включая поддержку RS-232C

При эксплуатации предусмотрена возможность дискретной регистрации измерений для последующей статистической обработки; это облегчает анализ повторяемости показаний.

Дискретность записи уместна в задачах статистической оценки; при этом наличие интерфейса RS-232C упрощает обмен данными с внешними системами.

Сферы использования

На практике УКР-ВТ1 используют при серийном контроле на этапах изготовления крепежных изделий, что одновременно даёт основание применять прибор и при приёмочном контроле, и на ремонтных участках сборочных линий.

• машиностроение и металлообработка
• автомобильная промышленность
• авиа- и ракетостроение
• энергетический сектор и нефтегазовая отрасль
• ремонтные и инспекционные подразделения

При калибровке и поверке рекомендуется выполнять регламенты производителя, что способствует сохранению повторяемости измерений.

Конфигурация и назначение УКР-ВТ1, комплект №1:

Прибор предназначен для автоматизированного обнаружения трещин в впадинах наружной и внутренней резьбы. Он также используется для разбраковки муфт, труб и других изделий массой до 36 кг.

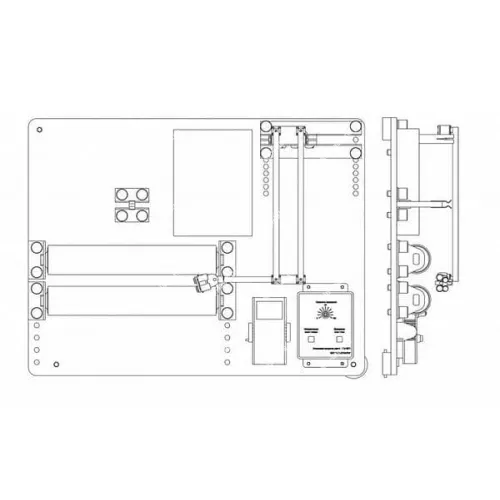

В комплект входит: устройство сканирования, Константа ВД1, преобразователь типа ПФ-Рх, каретка типа КхТ, контрольный образец дефекта резьбы.

Ключевые отличия

• переносная установка, может быть установлена на столе;
• возможность проведения контроля одним преобразователем изделий с разными шагом резьбы и диаметром;
• отстройка от влияния захода и сбега резьбы;
• отсутствие истирания чувствительного элемента, обеспечивается конструкцией каретки;
• исключение перемещений преобразователя относительно ручейка резьбы во всех плоскостях;
• автоматизированный контроль, уменьшает влияние человеческого фактора на результаты контроля и увеличивает производительность труда;
• оценка глубины трещин;
• возможность проведения контроля через диэлектрическое покрытие.

Основные технические характеристики контрольных образцов дефектов резьбы:
