Прямые поставки, Торги 44-ФЗ, 223-ФЗ, 275-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаФильтровальные патроны ФП-1 и ОФП-УОПЗ-3
Фильтровальные патроны ФП-1 и ОФП-УОПЗ-3 служат для выявления фтористых соединений — фтористого водорода, солей фтористоводородной кислоты и диоксида серы — в выбросах стационарных источников загрязнения атмосферы (ИЗА). Конструкция разработана в соответствии с ГОСТ 33007-2014, ПНД Ф 13.1.45-03, ПНД Ф 12.1.1-99, а также МИ ПрВ-2000/7, МИ ПрВ-2015/1 и МИ ПрВ-2015/5. Метод работы основан на фазовом разделении фтористых соединений при прохождении газа через набивку из фторопластовой стружки Ф-4Д с последующей абсорбцией загрязняющих веществ в поглотителях Рыхтера.
Оборудование востребовано в составе вспомогательного оборудования для отбора проб на промышленных объектах, где требуется корректная пробоподготовка при расходе газа 2 дм³/мин через стружку шириной 0,5 мм и толщиной 0,1 мм. Производитель Экотехсервис выпускает два варианта исполнения — необогреваемый ФП-1 для сухих газов и обогреваемый ОФП-УОПЗ-3 для влажных сред.
Преимущества
- Два варианта исполнения под разные условия отбора: ФП-1 рассчитан на сухие газы с влажностью, исключающей конденсацию, тогда как ОФП-УОПЗ-3 с встроенным нагревателем сохраняет корректный отбор пробы даже при влажности газопылевого потока до 100% при 25 ̊С — это устраняет поглощение определяемых веществ конденсатом.
- Фторопластовый внутренний канал Ф-4Д: трубка из химически стойкого материала исключает взаимодействие агрессивных фтористых соединений со стенками патрона и сохраняет состав отбираемой пробы без потерь.
- Широкий диапазон скоростей газа: расход в пробоотборном тракте варьируется от 0,5 до 2,5 дм³/мин, скорость потока в газоходе — от 4 до 60 м/с, что обеспечивает совместимость с большинством промышленных газоходов.
- Быстрый выход на рабочую температуру у ОФП-УОПЗ-3: нагреватель выводит внутренний канал до 160–180 ̊С за 1–3 минуты, сокращая технологические паузы при полевых измерениях.
- Минималистичная конструкция ФП-1: масса не более 0,2 кг и габариты 120×20×32 мм упрощают работу при подключении к пробоотборным системам в труднодоступных точках контроля.
- ОФП-УОПЗ-3 не подлежит поверке и калибровке: устройство выполняет вспомогательную функцию обогрева, что снижает эксплуатационные затраты и упрощает ввод в работу на объекте.
Применение
Патроны применяются в составе оборудования для пробоподготовки при проведении количественного химического анализа выбросов на стационарных ИЗА с прямолинейными участками газоходов и входными отверстиями в «лючках» или патрубках не менее 45 мм. Объём отбираемой пробы в отходящих газах составляет 10–50 дм³.
Технические характеристики

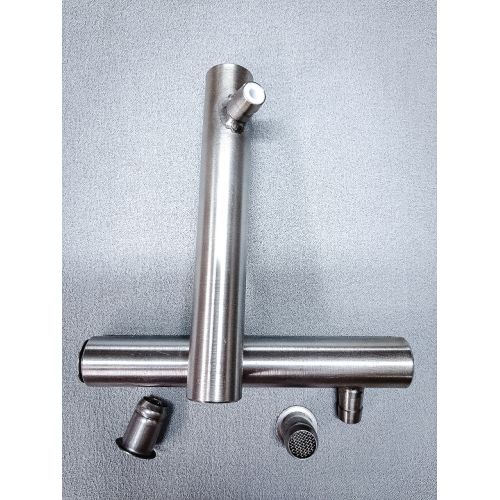

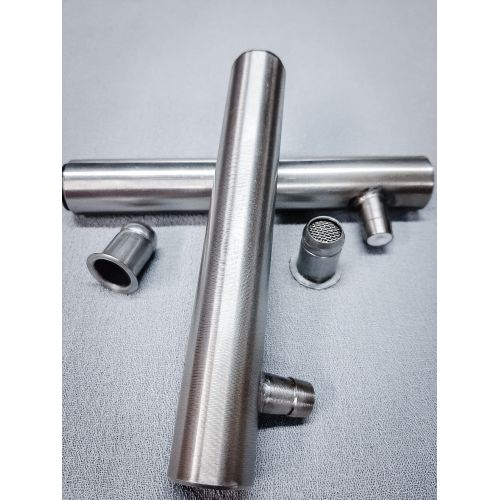

Характеристики необогреваемого фильтровального патрона ФП-1:
| Параметр | Значение |
|---|---|
| Максимальная температура газа в газоходе | 170 ̊С |
| Относительная влажность наружного воздуха (при 25 ̊С) | не более 80% |
| Объёмный расход газа | 0,5–2,5 дм³/мин |
| Объём отбираемой пробы | 10–50 дм³ |
| Скорость газа в газоходе | 4–60 м/с |
| Общая длина | 120 мм |
| Наружный диаметр корпуса (ст. нерж./латунь) | ~ 20 мм |
| Диаметр внутреннего канала (Ф-4Д) | ~ 14 мм |
| Входной штуцер: длина / наружный диаметр / входное отверстие | 15 мм / 8–10 мм / 4 мм |
| Габаритные размеры (длина × диаметр × высота) | 120×20×32 мм |
| Масса | не более 0,2 кг (0,150 кг) |

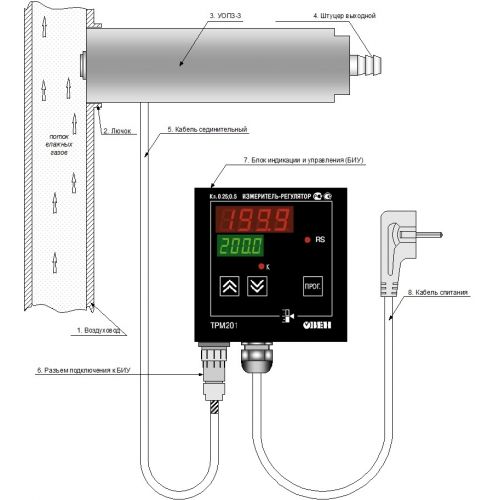

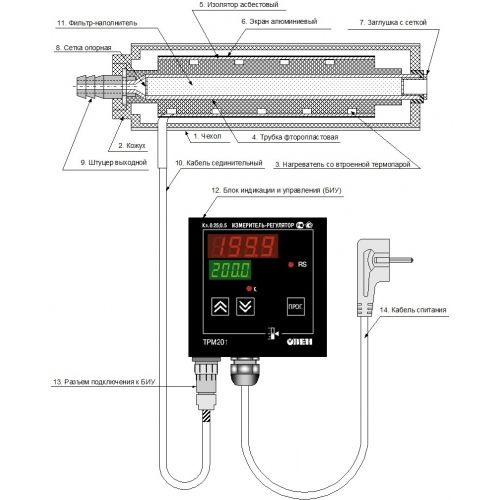

Характеристики обогреваемого фильтровального патрона ОФП-УОПЗ-3:
| Параметр | Значение |
|---|---|
| Диапазон температур газа в газоходе | 0–170 ̊С |
| Разрежение газа в системе | 3,3–26,6 кПа |
| Расход газа при пробоотборе | 0,5–2,5 дм³/мин (оптимально 2,0 дм³/мин) |
| Влажность газопылевого потока (при 25 ̊С) | 20–100% |
| Скорость газа в газоходе | 4–60 м/с |
| Диапазон задания температур | 80–180 ̊С |
| Дискретность задания температуры | 0,1 ̊С |
| Температура внутри пробоотборного тракта | ~ 160–180 ̊С |
| Время выхода на рабочую температуру | 1–3 мин |
| Непрерывность работы | не более 20 мин |
| Питание | 220 В |
| Потребляемая мощность | не более 250 Вт |
| Габариты обогреваемого патрона | ~ 180×44 мм |
| Габариты блока индикации и управления (БИУ) | 130×105×65 мм |
| Общий вес изделия | ~ 1,0 кг (0,980 кг) |
| Гарантийный срок эксплуатации | 12 месяцев с момента сдачи потребителю |
| Поверка и калибровка | не требуется |

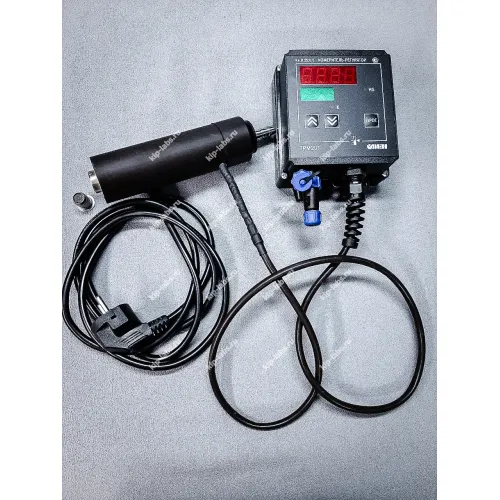

Комплектация ОФП-УОПЗ-3

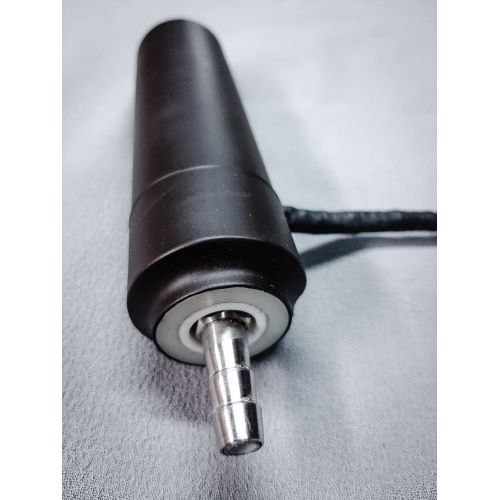

- обогреваемый патрон со встроенным нагревателем;

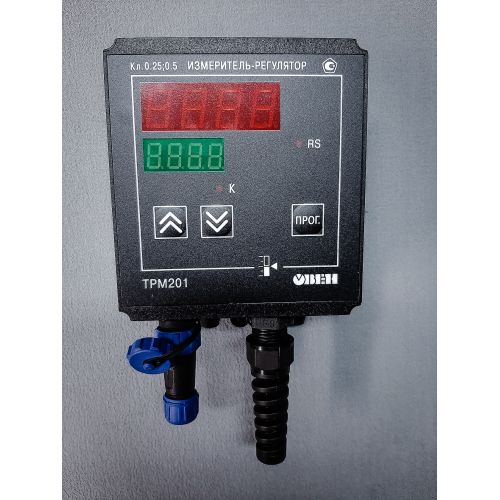

- блок индикации и управления (БИУ);
- паспорт (руководство по эксплуатации).
