Каплеуловитель «Капель»

Каплеуловитель «Капель»

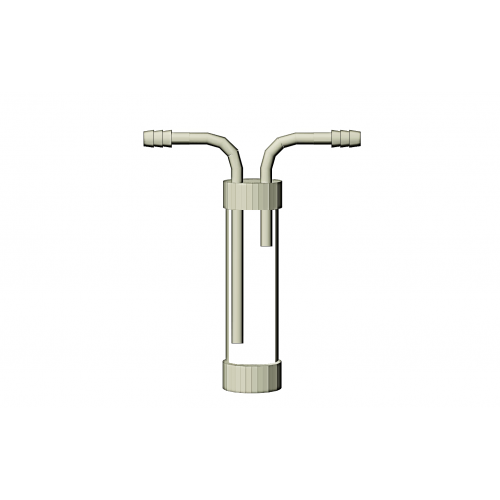

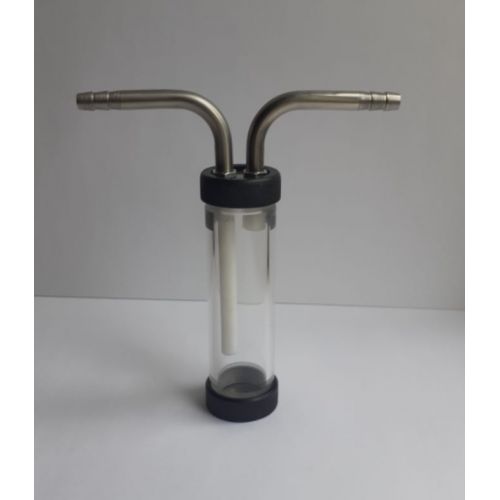

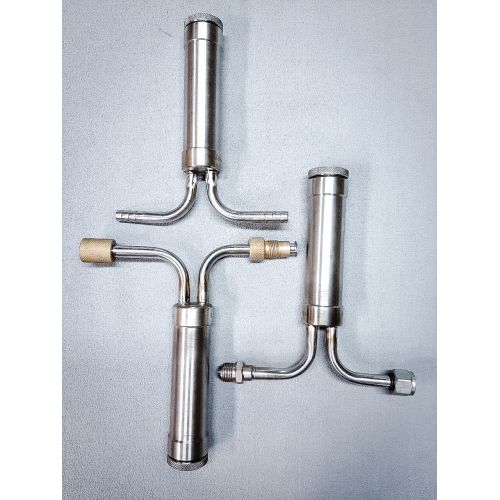

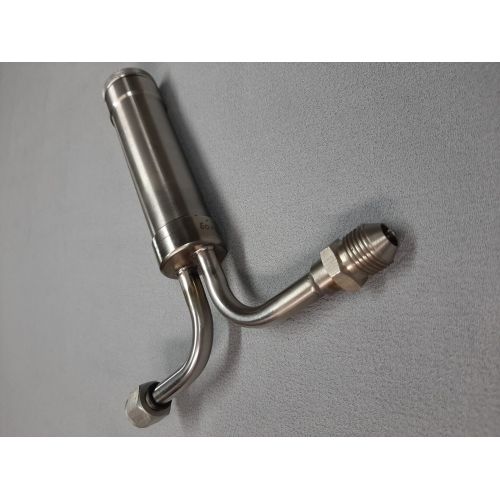

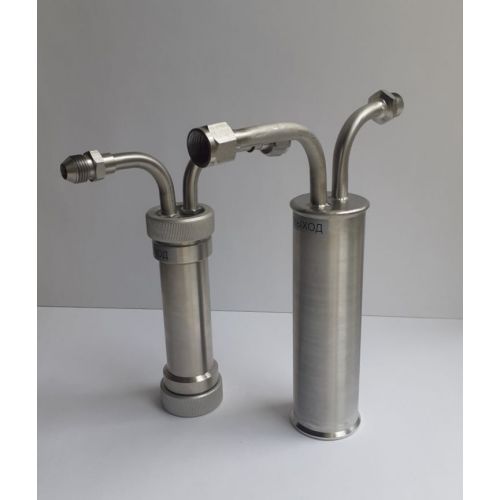

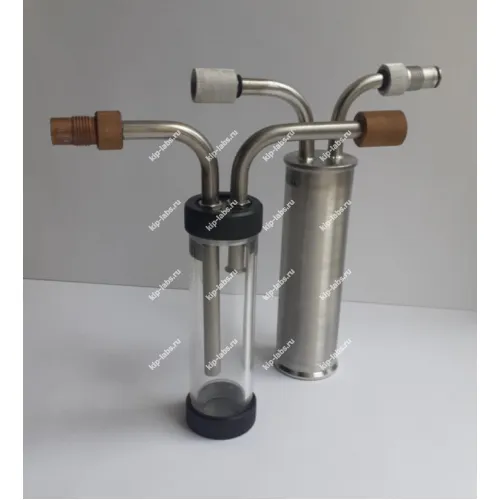

Каплеуловитель «Капель» — герметичный цилиндрический сосуд из прозрачного оргстекла марки ХТ или нержавеющей стали, оснащённый входной и выходной трубками-угольниками, расположенными сверху по центру корпуса. Устройство относится к вспомогательному оборудованию для отбора проб и применяется при анализе промышленных выбросов методом внешней фильтрации. Производитель Экотехсервис выпускает прибор в разборном и неразборном (сварном) вариантах исполнения.

Прибор востребован в условиях газоходов с высоким влагосодержанием — там, где стандартный отбор проб без предварительного удаления капельной влаги приводит к засорению фильтров и искажению результатов анализа. Диапазон расхода газовоздушного потока составляет 1–20 дм³/мин при скорости 4–32 м/с, влажности от 20 до 100% и температуре до 800 °С (зависит от выбранного материала корпуса).

Преимущества

• Широкий температурный ресурс: корпус из нержавеющей стали выдерживает среды с температурой до 800 °С, что позволяет использовать прибор на объектах с высокотемпературными выбросами без дополнительной защиты.
• Масштабируемая схема каплеулавливания: конструкция допускает последовательное подключение 2–3 единиц одновременно — количество подбирается под фактическую влажность потока: до 187 г/м³ достаточно 1 шт., от 187 до 375 г/м³ — 2 шт., свыше 375 г/м³ — 3 шт.
• Совместимость с типовым оборудованием для пробоподготовки: устройство устанавливается перед фильтрами АФА-20 в составе фильтродержателей и аллонжей, обеспечивая герметичность узла без дополнительных переходников.
• Гибкость монтажа: трубки-угольники имеют резьбовые окончания для стыковки с пробоотборными устройствами серии ПЗ БМ/БП «Атмосфера»; для приборов других типов предусмотрено соединение через резиновый или силиконовый шланг.
• Малая масса и компактность: максимальные габариты составляют ~200×45×190 мм при массе 0,4 кг, что упрощает транспортировку и монтаж на труднодоступных объектах контроля.
• Всеклиматическое исполнение: прибор пригоден к эксплуатации во всех климатических зонах РФ, что исключает ограничения при работе на объектах в северных и арктических регионах.

Применение

Каплеуловитель используется на объектах контроля загрязнения атмосферы (КЗА) при отборе проб загрязняющих веществ в отходящих газах с высокой массовой концентрацией паров воды. Масса конструкции в сборе с пробоотборными зондами ПЗ БМ/БП «Атмосфера» не превышает 2,0–2,5 кг.
