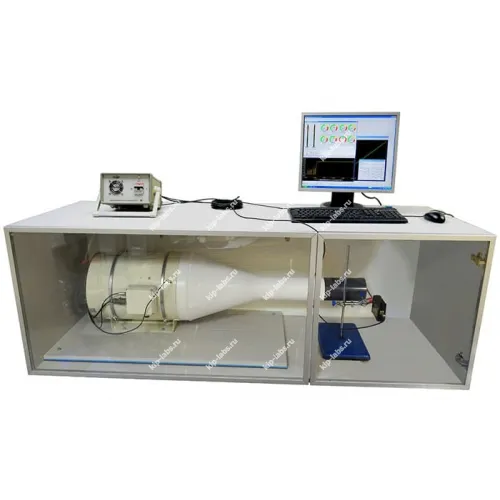

Описание аэродинамической установки АУ-2:
Установка аэродинамическая АУ-2 предназначена для воспроизведений скорости воздушного потока, и применяется для поверки и калибровки термоанемометров ТТМ-2 и аналогичных средств измерений скорости воздушного потока.
Отличительные особенности установки АУ-2:
- диапазон воспроизводимых;
- скоростей потока воздуха от 0,1 до 30 м/с;
- диаметр сопла 110 мм;
- дополнительная калибровка блока управления;
- калибровка ТТМ-2 и аналогичных по типоразмеру термоанемометров.
Технические характеристики аэродинамической установки АУ-2:
| Параметр
| Значение
|
| Диапазон воспроизводимых скоростей, м/с
| 0,1…30
|
| Пределы допускаемой абсолютной погрешность при измерении скорости, м/с, где V –скорость воздушного потока
| ±(0,02+0,02·V)
|
| Тип установки
| нагнетающий
|
| Диаметр выходного отверстия, мм
| 110 (120*)
|
| Интерфейс связи с компьютером
| RS-232, USB
|
| Напряжение питания
| 220 В (50±1) Гц
|
| Потребляемая мощность не более, Вт
| 1200
|
| Габаритные размеры механического модуля (без экранирующего кожуха) (ДхШхВ), мм
| 1200×400×400
|
| Габаритные размеры блока управления (ДхШхВ), мм
| 240×240×100
|
| Масса механического модуля (без экранирующего кожуха), не более, кг
| 25
|
| Масса блока управления, не более, кг
| 4
|
| Температура окружающей среды, °С
| 15…25
|
| Относительная влажность воздуха при температуре до 35°С (без конденсации влаги), %
| 30…80
|
| Атмосферное давление, кПа (мм рт. ст.)
| 97,3…101,3 (730…760)
|
Комплект поставки АУ-2:
| №
| Наименование
| Количество
|
| 1
| Блок управления
| 1
|
| 2
| Механический модуль
| 1
|
| 3
| Защитный кожух
| 1
|
| 4
| Образцовый анемометр ТТМ-2-04
| 1
|
| 5
| Штатив
| 1
|
| 6
| Кабель сетевой 220 В
| 1
|
| 7
| Кабель для подключения к компьютеру RS-232, 10 м
| 1
|
| 8
| Кабель для подключения к компьютеру USB
| 1
|
| 9
| Кабель силовой 2 м
| 1
|
| 10
| Кабель связи универсальный, 2 м
| 2
|
| 11
| Кабель связи с ТТМ-2-04, 10 м
| 1
|
| 12
| Паспорт
| 1
|
| 13
| Руководство по эксплуатации
| 1
|
| 14
| Методика поверки
| 1
|
| 15
| CD или USB-накопитель с программным обеспечением
| 1
|
| 16
| Свидетельство о поверке установки АУ-2
| 1
|
| 17
| Сертификат о калибровке образцового аненометра
| 1
|
| Характеристики |
| Внесен в госреестр СИ |
Да |
| Документы и сертификаты |
| Номер в госреестре СИ |
29782-10 |
| Типподключениязонда |
Встроенный |
| Производитель |
ЭКСИС |
| Страна производитель |
Россия |
