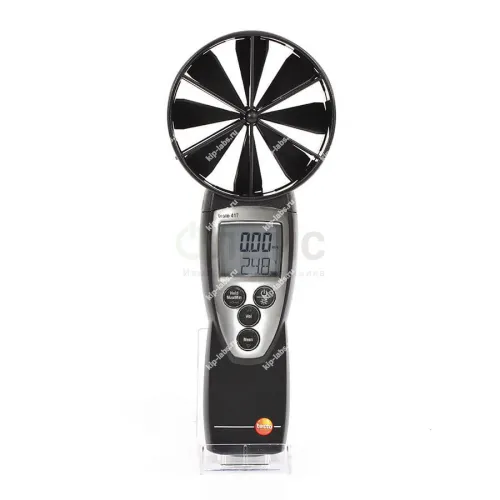

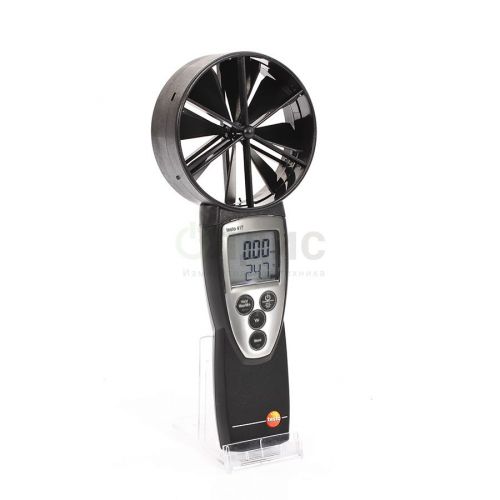

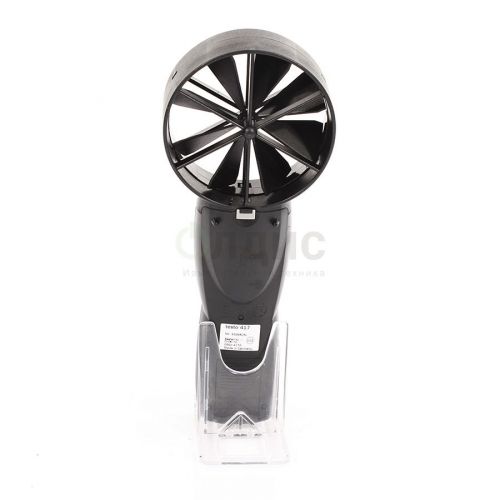

testo 417 - Анемометр со встроенной крыльчаткой большого диаметра

Назначение и принцип: testo 417 - Анемометр со встроенной крыльчаткой большого диаметра

Прибор предназначен для определения скорости воздушного потока и объёмного расхода воздуха; встроенная крыльчатка большого диаметра обеспечивает более устойчивый сигнал при измерениях, при этом модель выпускает Testo SE Co. KGaA.

Крыльчатка приводится в движение потоком воздуха, при этом частота её вращения преобразуется в показания скорости, а на очень низких скоростях возможна дискретность результатов, что следует учитывать при интерпретации данных.

Функциональные опции

Прибор выводит текущие и усреднённые показатели скорости воздуха; кроме того доступна функция фиксации значения на экране для удобства считывания информации.

• Измерение скорости воздушного потока
• Определение объёмного расхода воздуха
• Отображение мгновенных и средних значений
• Функция удержания показаний (hold)
• Интуитивное считывание результатов с дисплея

Сферы использования

На практике прибор применяют для проверки и наладки вентиляционных систем, а также для контроля распределения воздуха в помещениях; в работе его используют при балансировке вытяжных и приточных агрегатов, при этом при калибровке важно учитывать направление потока и стабильность условий.

Описание термоанемометра testo 417 (арт: 0560 4170):

Testo 417 служит для замера скорости воздушных потоков с помощью крыльчатки и фиксации температуры через встроенный термический датчик, при этом результаты отображаются на жидкокристаллическом дисплее с возможной подсветкой; последнее измерение сохраняется в памяти прибора.

Анемометр предназначен для оценки объёмного потока и температуры воздуха. Благодаря крыльчатке большого диаметра он быстрее охватывает большую площадь воздуховода по сравнению с приборами с меньшей крыльчаткой, что повышает скорость обработки измерений и позволяет оценить эффективность нагрева или охлаждения.

Testo 417 рассчитывает объёмный расход воздуха, что применяется при монтаже и обслуживании воздуховодов, систем вентиляции и кондиционирования; прибор также определяет направление перемещения воздушных масс.

Функция автоматического отключения при простое продлевает время работы от батареи. Кнопка Hold фиксирует текущее значение на дисплее в условиях нестабильности сигналов, при этом доступна опция усреднения по времени и отображения пиковых значений (минимум/максимум); с дополнительными зондами прибор выполняет измерения на клапанах воздуховодов и диффузорах круглой и четырёхугольной формы.

Ключевые характеристики:

• Крыльчатка большого диаметра.
• Опциональное вычисление объёмного расхода воздуха.
• Работа в диапазоне скоростей до 0,3 – 20 м/с.
• Фиксация текущих показаний.
• Автоматическое отключение прибора и подсветки его дисплея.
• Определение среднего значения измеряемых величин.

Типичные области применения

Анемометр с крыльчаткой Testo 417 ориентирован на специалистов по монтажу и обслуживанию систем ОВК; при эксплуатации его используют для оценки работы воздуховодов с входящим или выходящим потоком воздуха, а контроль пиковых значений помогает судить о качестве монтажа или функционирования систем.

Работа с наборами воронок (приобретаются отдельно) повышает точность измерений в системах вентиляции и кондиционирования круглого или прямоугольного сечения, при этом в качестве справочной информации полезно сопоставлять данные с нормативами и проектными параметрами.

Дисплей и панель управления термоанемометра testo 417

Управление осуществляется физическими кнопками под экраном, расположенными в зоне досягаемости большого пальца руки, которая удерживает анемометр; это обеспечивает удобство одноручной работы с прибором.

Питание подаётся от поставляемой в комплекте батареи напряжением 9 В типа «Крона» либо от перезаряжаемого аккумулятора. Индикатор состояния источника питания отображается на дисплее четырёхсегментным индикатором.

Результаты измерений, вычисления и направление потока выводятся на сегментный ЖК-экран со светодиодной подсветкой. Подсветка отключается автоматически для экономии заряда батареи.

Технические характеристики анемометра Testo 417:

Комплект поставки термоанемометра testo 417:
