Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ТТМ-2 /16-06 (8А)

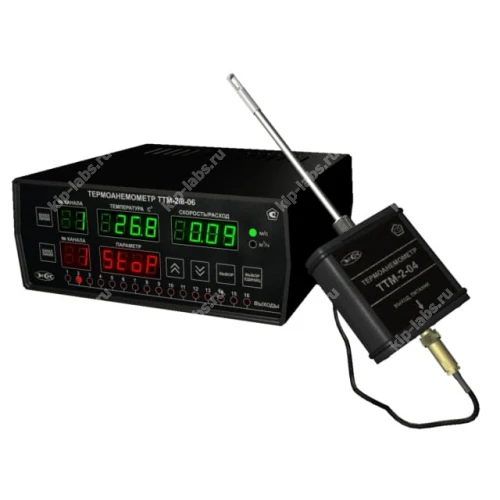

Назначение и принцип: ТТМ-2 /16-06 (8А) - cтационарный измеритель скорости потока воздуха (измерительный блок)
Установка ТТМ-2 /16-06 (8А) предназначена для постоянного наблюдения локальных воздушных потоков, при этом её производит ЭКСИС.
Принадлежит к группе термоанемометры. Это обеспечивает возможность включения прибора в типовые измерительные и автоматизированные системы.
Сенсор фиксирует локальную скорость воздушного потока и формирует результирующие данные для последующей обработки, тем самым облегчая их интеграцию в системы управления; при калибровке следует учитывать дискретность показаний.
Функциональные опции
Измерительный блок обеспечивает непрерывную регистрацию показаний, при этом конструкция рассчитана на стационарный монтаж и обмен информацией с внешними устройствами.
- монтаж в стационарных постах контроля
- выходные сигналы для передачи в систему сбора данных
- встроенные средства диагностики состояния сенсора
- возможность настройки периодичности опросов
На этапе проектирования рекомендуется предусмотреть разные способы передачи данных, что упрощает интеграцию в архитектуру АСУ. Нейтрально: при выборе интерфейсов целесообразно учитывать дискретность показаний, опции самокалибровки и наличие поддержки RS-232C.
Сферы использования
На практике прибор применяют для контроля воздушных каналов, воздуховодов и технологических линий. В работе он используется как элемент систем мониторинга параметров воздухообмена.
Также устройство находят применение на лабораторных стендах и в промышленных установках, где требуется постоянный стационарный контроль скорости потока воздуха.
Описание cтационарный измеритель скорости потока воздуха ТТМ-2 /16-06 (8А) (измерительный блок):
Термоанемометр ТТМ-2 /16-06 (8А) предназначен для измерения и регулирования скорости воздушного потока в жилых и производственных помещениях, системах кондиционирования, отопления и вентиляции.
Термоанемометр ТТМ-2 /16-06 (8А) может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
В термоанемометре ТТМ-2 /16-06 (8А) измерительный блок с восемью реле и восемью аналоговыми выходами.
Отличительные особенности ТТМ-2 /16-06 (8А):
- интерфейсы RS-232, RS-485 и USB;
- возможность регистрации данных;
- возможность пересчёта скорости в расход;
- взаимозаменяемость первичных преобразователей;
- наличие аналоговых выходов 4...20, 0...20, 0...5 мА;
- наличие встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;
- возможность объединения приборов в измерительную сеть.
Технические характеристики измерителя скорости потока воздуха ТТМ-2 /16-06 (8А):
| Параметр | Значение |
|---|---|
| Диапазон измерения скорости воздушного потока, м/с | 0,1…30 |
| Разрешающая способность в диапазоне: | |
| 0,1…10 м/с | 0,01 |
| 10…30 м/с | 0,1 |
| Погрешность измерения скорости воздушного потока, м/с | ±(0,05+0,05·V), V - скорость потока в м/с |
| Диапазон индикации расхода воздушного потока, м3/ч | 0...9999 |
| Диапазон индикации температуры воздушного потока, оС | -40...+60 |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | 4...20; 0...5; 0...20 |
| Дискретность изменения выходного тока, мкА | 19,5; 4,9; 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300; 1000; 300 |
| Интерфейс связи с компьютером | RS-232, RS-485, USB |
| Длина линии связи по RS-232, м, не более | 15 |
| Длина линии связи по RS-485, м, не более | 1000 |
| Длина линии связи по USB, м, не более | 3 |
| Длина кабеля для подключения измерительного преобразователя к измерительному блоку, м | до 1000 |
| Количество точек статистики | 30000 |
| Напряжение питания | 220±22 В, 50±1 Гц |
| Потребляемая термоанемометром мощность, Вт, не более | 15 |
| Коммутационная способность реле | 7A при 220B |
| Масса блока измерения, кг | 1,0 |
| Масса первичного преобразователя, кг, не более | 0,6 |
| Габаритные размеры блока измерения с учетом присоединенных разъемов, мм, не более | 178х180х75 |
| Габаритные размеры первичного преобразователя, мм, не более | Ø14, 40×90×340 |
| Рабочие условия применения блока измерения: | |
| - температура воздуха, оС | -40...+50 |
| - относительная влажность, % (без конденсации влаги) | 10...95 |
| - атмосферное давление, кПа | 84...106 |
| Рабочие условия применения первичного преобразователя: | |
| - температура воздуха, оС | -40...+50 |
| - относительная влажность, % (без конденсации влаги) | 10...95 |
| - атмосферное давление, кПа | 84...106 |
| Средний срок службы, лет | 5 |
Комплект поставки ТТМ-2 /16-06 (8А):
| № | Наименование | Количество |
|---|---|---|
| 1. | Cтационарный шестнадцатиканальный измеритель скорости потока воздуха ТТМ-2 /16-06 (8А) (измерительный блок) | 1 |
| 2. | РЭ и паспорт | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 44377-10 |
| Типподключениязонда | Выносной |
| Производитель | ЭКСИС |
| Страна производитель | Россия |
