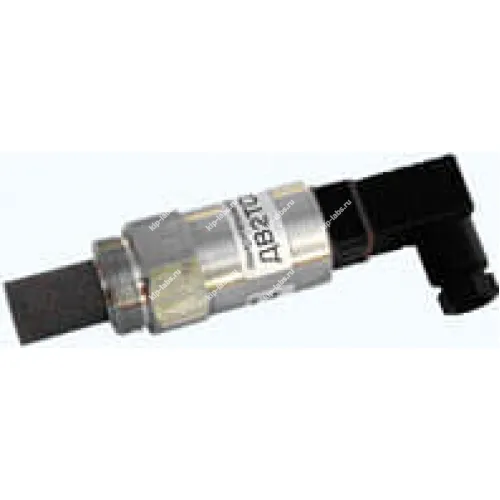

Описание модели: Измерительный преобразователь ДВ2ТС-1Т-1П-В
Измерительный преобразователь переводит параметры температуры и относительной влажности газовой среды в цифровой выходной сигнал и передаёт данные по интерфейсу RS-485 с использованием протокола ModBus. Изделие выпускает Микрофор НПК, что упрощает выбор совместимых компонентов.
Преобразователь рассчитан на установку в проточную камеру и предназначен для оценки влагосодержания воздуха, азота, инертных и прочих неагрессивных газов в технологических процессах промышленности, энергетики и сельского хозяйства, что позволяет применять его в составе многоканальных измерительных систем или совместно с различными вторичными приборами при избыточном давлении до 1,6 МПа. Также информация о похожих решениях доступна в разделе датчики влажности и температуры.
При необходимости возможна интеграция с дискретными входами и реализация процедур самокалибровки. Это упрощает подключение к существующим системам и способам обмена данными.
Преимущества
- Цифровой выход по RS-485 с поддержкой ModBus, что обеспечивает совместимость со стандартными системами сбора данных.
- Конструкция для установки в проточную камеру и возможность работы с различными неагрессивными газами, что расширяет области применения.
- Работа при избыточном давлении до 1,6 МПа, что также делает прибор пригодным для промышленных условий с повышенным давлением.
- Использование сорбционно-емкостного влагочувствительного элемента и NTC-термистора для температуры, что повышает стабильность и надёжность измерений.
- Цифровая архитектура обеспечивает 100% взаимозаменяемость изделий и упрощает обслуживание.
- Наличие микроконтроллерной обработки данных и вычисления дополнительных параметров (точка росы/инея, температурная коррекция), что снижает нагрузку на систему обработки сигналов.
Область применения
- контроль утечек теплоносителя в системах безопасности атомных электростанций
- измерение влагосодержания сжатого воздуха и других неагрессивных технологических газов
Конструктивные особенности преобразователя ДВ2ТС-1Т-1П-В:
- Корпус из нержавеющей стали имеет посадочную резьбу М24х1 и шестигранник S27, предназначенные для установки преобразователя и уплотнения его в камере.
- На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
- Пористый защитный колпачок выполнен из нержавеющей стали или фторопласта.
- Используется высокостабильный сорбционно-емкостной чувствительный элемент относительной влажности, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды.
- Для измерения температуры используется полупроводниковый NTC-термистор.
- Цифровое исполнение преобразователя обеспечивает 100% взаимозаменяемость изделия.
- Преобразователь содержит схему обработки и выдачи сигналов на основе микроконтроллера и интерфейс связи со следующими функциями:
- измерение сигнала по каналам влажности и температуры;
- вычисление значений относительной влажности, температуры точки росы/инея и температуры;
- температурная коррекция значения относительной влажности;
- поддержка протокола MODBUS.
Комплект поставки ДВ2ТС-1Т-1П-В:
Технические характеристики преобразователя ДВ2ТС-1Т-1П-В:
| Характеристики | Значения |
|---|---|
| Габаритные размеры, мм | 30x121 |
| Масса преобразователя, кг | не более 0,3 |
| Диапазон измерений относительной влажности, % | 0...98 |
| Диапазон измерения температуры | |
| для исполнения 1Т, °С | 0...+60 |
| для исполнения 2Т, °С | -20...+60 |
| для исполнения 3Т, °С | -40...+60 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| исполнение 1П | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%* | ±3 |
| исполнение 2П | |
| в диапазоне относительной влажности от 0 до 90% | ±1 |
| в диапазоне относительной влажности от 90 до 98%* | ±2 |
| * - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях | |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от –40 до -20°С | ±1 |
| в диапазоне от –20 до -60°С | ±0,3 |
| Постоянная времени при скорости обдува преобразователя не менее 1м/с | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Напряжение питания преобразователя, В | 6...15 |
| Потребляемый ток без электрической нагрузки на выходе, мА | не более 2 |
| Межповерочный интервал, мес | 12 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 25948-11 |
| Производитель | МИКРОФОРНПК |
| Страна производитель | Россия |
