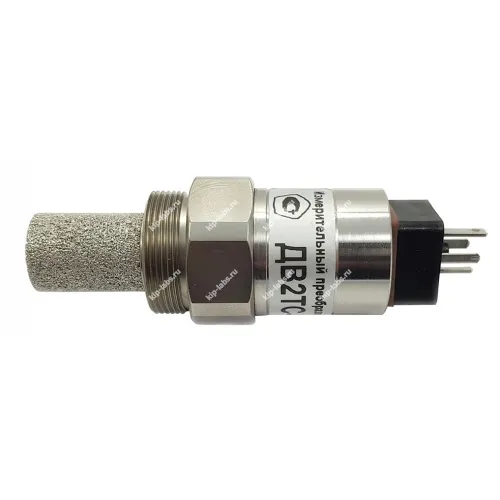

Преобразователь точки росы/инея ДТР-4-С

Назначение и принцип: Преобразователь точки росы/инея ДТР-4-С

Преобразователь ДВ2ТСМ-1Т-4П-В предназначен для постоянного преобразования влагосодержания и температуры неагрессивных технологических газов и сжатого воздуха в цифровой выходной сигнал; при этом передача данных выполняется по двухпроводному интерфейсу µForLAN (®НПК "МИКРОФОР") и по протоколу MODBUS.

Устройство входит в класс интеллектуальных преобразователей. В работе его применяют для комплектации термогигрометров Ива-6Б2-К, Ива-6Б2-К-DIN и измерительных преобразователей ДВ2ТТ20-Г, при этом производителем является Микрофор НПК и изделие относится к оборудованию из группы датчики влажности и температуры.

В работе уместно учитывать дискретность выходного сигнала при интеграции в автоматизированную систему. При калибровке полезно обращать внимание на совместимость интерфейсов.

Функциональные опции

• Измерительный преобразователь подключается к вторичным приборам трехпроводным кабелем длиной до 300 м.
• В преобразователе предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям. Значение рабочего давления вводится в память преобразователя.
• Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений относительной влажности в преобразователе ДВ2ТСМ-1Т-4П-В применена технология автокоррекции дрейфа характеристик сенсора. Автокоррекцияосуществляется автоматически через задаваемый интервал времени или принудительно.
• Широкий диапазон измерения влажности газа - от -70 до +40°С точки росы.
• Преобразователь рассчитывает величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры. Погрешность измерения температуры точки росы зависит от точки рос
